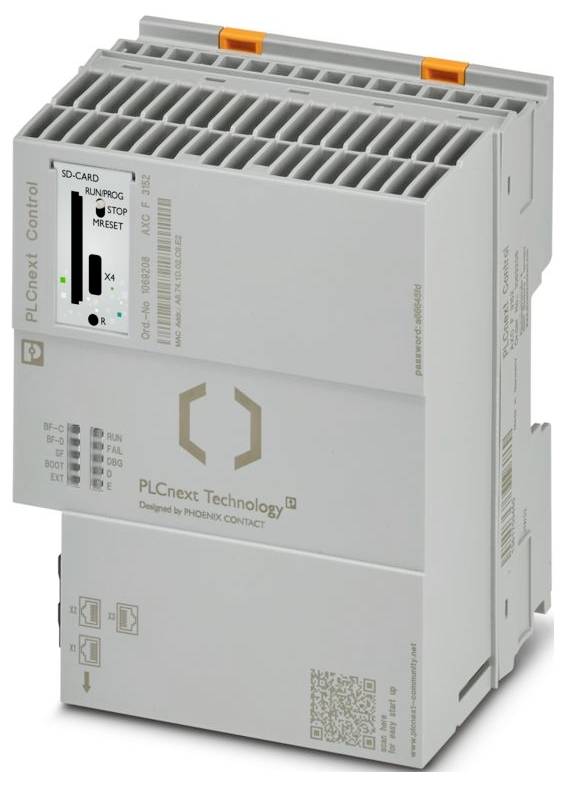

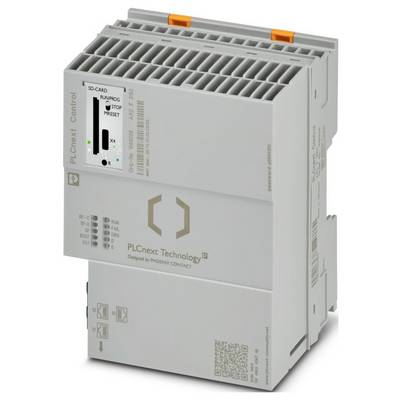

Phoenix Contact AXC F 3152 1069208 upravljačka jedinica 24 V/DC, 5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (2.715,00 € / komad)
2.715,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: PLCnext Control
- Bauform: modular
- Anschlussart: USB Typ C
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Širina: 100 mm
- Höhe: 126,93 mm
- Dubina: 75 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20 (Herstellerangabe, keine Bewertung durch UL)
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C bis 2000 m üNN (Derating beachten);-25 °C ... 55 °C bis 3000 m üNN (Derating beachten);55 °C (bei max. 1 A an UBus);55 °C ... 60 °C (nur in Verbindung mit einem Axioline F-Nachspeisemodul AXL F PWR 1H (Art.-Nr. 2688297));-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Anwenderhandbuch)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Stupanj nečistoće: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (nach DIN EN 61131-2)
- Schock (Betrieb): 30g (nach EN 60068-2-27/IEC 60068-2-27)
- Vibration (Betrieb): 5g (nach EN 60068-2-6/IEC 60068-2-6)
- Abisolierlänge: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Übertragungsgeschwindigkeit: 10/100/1000 MBit/s
- Kennzeichnung: cULus
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 10 W (10 W = 15 W - 5 W)
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 3
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Ethernet: Ethernet
- Bussystem: USB
- Übertragungslänge: max. 100 m
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit (± 5 %))
- Zertifikat: E238705
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (nach DIN EN 61131-2)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: max. 650 mA (mit 1 A an UBus für die I/Os und UL = 24 V)
- Funktion: Funktion
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Schutzbeschaltung: Überspannungsschutz | elektronisch;Verpolschutz | elektronisch
- Unterstützte Protokolle: HTTP;HTTPS;PROFINET;INTERBUS;Modbus/TCP (über entsprechende Bibliothek);Modbus/RTU (über entsprechende Bibliothek);EtherNet/IP (Adapter);CANopen® (über entsprechende Bibliothek);DALI (über entsprechende Bibliothek);DALI-2 (über entsprechende App);HART (über entsprechende Bibliothek);IO-Link® (über entsprechende Bibliothek);PROFIBUS;MQTT (über entsprechende App);OPC UA® Server;OPC UA® Client (Lizenz erforderlich);DHCP (über entsprechende Bibliothek);SFTP;SMTP (über entsprechende Bibliothek);SNTP (über entsprechende Bibliothek);SNMP (über entsprechende Bibliothek);DNS (über entsprechende Bibliothek);DNP3 (über entsprechende Bibliothek);IEC 60870-5-1 (über entsprechende Bibliothek);IEC 60870-5-104 (über entsprechende Bibliothek);IPsec;syslog
- Übertragungsphysik: Ethernet in RJ45-Twisted-Pair
- Farbe (Gehäuse): grau (RAL 7042)
- Luftdruck (Lagerung/Transport): 58 kPa ... 106 kPa (bis 4500 m üNN)
- Hinweis zur Anschlussart: Nur Device-Schnittstelle
- Anzahl der Prozessdaten: max. 1482 Byte (pro Station (Summe Eingangs- und Ausgangsdaten));max. 1024 Byte (Axioline F-Lokalbus (Input));max. 1024 Byte (Axioline F-Lokalbus (Output))
- Device ID: 0158hex
- Vendor ID: 00B0hex
- Besondere Eigenschaften: Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Produkt zertifiziert nach IEC 62443-4-2 Zertifizierungsbedingungen siehe Anwenderdokumentation
- Funktionalität: Funktionalität
- Leistungsaufnahme: typ. 15 W (mit 1 A an UBus für die I/Os)
- Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
- Versorgungsspannung: 5 V DC (über Bussockelmodul)
- Gerätefunktion: PROFINET-Controller, PROFINET-Device
- PROFINET: PROFINET
- Conformance Class: B
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Echtzeituhr: ja
- Anzahl der unterstützten Teilnehmer: max. 128 (am PROFINET-Controller)
- Systemvoraussetzungen: Systemvoraussetzungen
- Unterstützte Programmiersprachen: Ablaufsprache (AS/SFC);Kontaktplan (KOP/LD);Funktionsbausteinsprache (FBS/FBD);Strukturierter Text (ST);C++;C#;Java;Python®;Simulink®
- Webserver: ja
- Anzahl der anschließbaren Lokalbus-Teilnehmer: max. 63 (Stromaufnahme ist zu beachten)
- Axioline F-Lokalbus: Axioline F-Lokalbus
- Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
- Axioline F-Stecker: Axioline F-Stecker
- IEC-61131-Laufzeitsystem: IEC-61131-Laufzeitsystem
- Programmspeicher: 12 MByte
- Datenspeicher: 32 MByte
- Remanenter Datenspeicher: 1 MByte
- Arbeitsspeicher: 2048 MByte
- Engineering-Werkzeug: PLCnext Engineer;Eclipse®;Visual Studio®;MATLAB®/ Simulink®
- Sicherheitsfunktion: nein
- Konformität zu EMV-Richtlinien: Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Entladung statischer Elektrizität (ESD)IEC 61000-4-2 Kriterium B, ±6 kV Kontaktentladung, ±8 kV Luftentladung;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Elektromagnetische FelderIEC 61000-4-3 Kriterium A, Feldstärke: 10 V/m;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Schnelle Transienten (Burst)IEC 61000-4-4 Kriterium B, ±2 kV;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Transiente Überspannung (Surge)IEC 61000-4-5 Kriterium B, Versorgungsleitungen DC: ±0,5 kV/±1,0 kV (symmetrisch/unsymmetrisch), Feldbuskabel-Schirm: ±1,0 kV;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Leitungsgeführte StörgrößenIEC 61000-4-6 Kriterium A, Prüfspannung 10 V;Prüfung der Störaussendung nach EN IEC 61000-6-3 Klasse B
- Display: Display
- Trusted Platform Module: TPM 1.2 (bis Hardware-Version 03);TPM 2.0 (ab Hardware-Version 04)
- Update-Rate: min. 1 ms (32 Teilnehmer);min. 2 ms (64 Teilnehmer);min. 4 ms (128 Teilnehmer)
- Unterstützte Funktionalität: FSU PROFINET-Controller
- Applikationsschnittstelle: OPC UA®
- Stromversorgung: 1 A
- Service: Service
- Potenziale: Einspeisung der Logikspannung UL (aus UL wird die Versorgung des Axioline F-Lokalbusses UBus erzeugt): Potenziale: Einspeisung der Logikspannung UL (aus UL wird die Versorgung des Axioline F-Lokalbusses UBus erzeugt)
- Diagnosedisplay: nein
- Redundanzfunktion: ja
- Industrial Cyber Security: ja
- Flash-Speicher: 1 GByte (interner Flash-Speicher);SD-Karte von Phoenix Contact (externer Flash-Speicher, siehe Zubehör)
- Hinweis Redundanzfunktion: applikative Systemredundanz
- Beschreibung Echtzeituhr: 0,7 s/Tag = 8 ppm bei 25 °C
- IoT-Plattform: PROFICLOUD
- Unterstützt Cloud-Computing: ja
- Prozessdatenbreite: 64 Byte ... 512 Byte (PROFINET-Device)
- IoT-Fähigkeit: PROFICLOUDIoT-Fähigkeit: PROFICLOUD: IoT-Fähigkeit: PROFICLOUDIoT-Fähigkeit: PROFICLOUD
- Axioline: Axioline
- Hinweis Sicherheitsfunktion: Funktionale Sicherheit ist mit den linksanreihbaren Erweiterungsmodulen AXC F XT SPLC 1000 oder AXC F XT SPLC 3000 möglich.
- Vrsta proizvoda
upravljačka jedinica
- Sučelja
USB-C
RJ45
- Radni napon
24 V/DC
5 V/DC
- Visina
126.93 mm
- Dužina
75 mm
- Širina
100 mm
IP20
- dim.
(D x Š x V) 75 x 100 x 126.93 mm
- Priključak
Push-in priključak
- Prikaz
ne
- Proizvođač-br. dijela
1069208
- Tip
AXC F 3152
- Izvedba
modular
- Programska memorija
12 MB
- Montaža
Tragschienenmontage
- Sat s realnim vremenom
da
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Dubina
74.750074 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562652 Phoenix Contact AXC F 3152 1069208 upravljačka jedinica 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3562652 Phoenix Contact AXC F 3152 1069208 upravljačka jedinica 24 V/DC, 5 V/DC
Opis
PLCnext Control zur direkten Steuerung von Axioline F-I/Os. Mit drei unabhängigen Ethernet-Schnittstellen. Komplett mit Anschlussstecker und Bussockelmodul.
