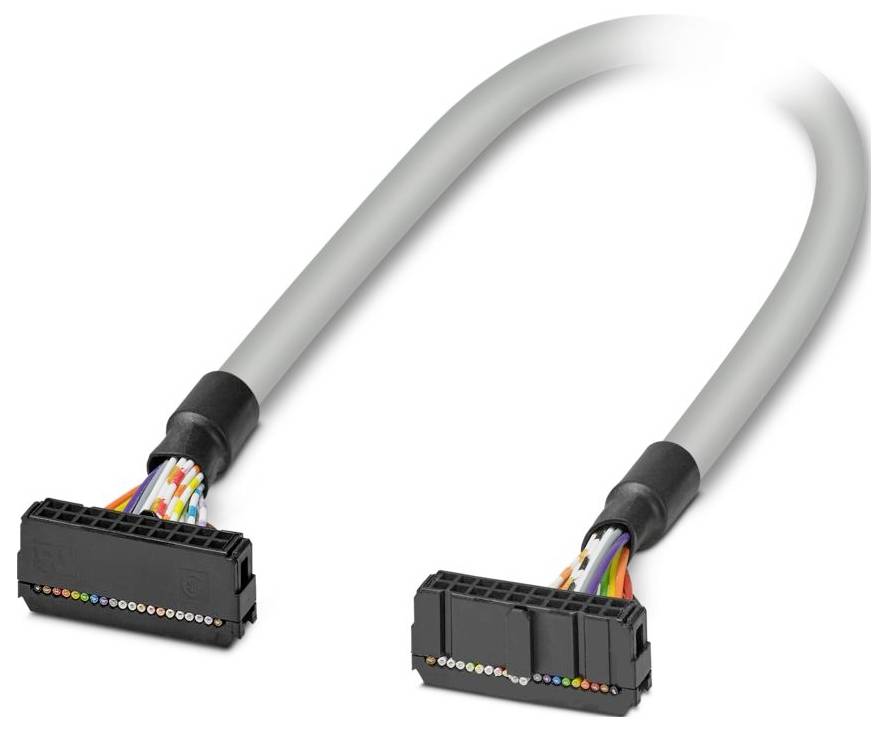

Slika slična
Kabel FLK 20/EZ-DR/1000KONFEK Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
10 m
Priključak
IDC-FLK ženski konektor
Ukupan broj polova
20
Proizvođač-br. dijela
2296537
Tehnički list (PDF)
Ukupno (124,99 € / komad)
124,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 20
- Vrsta priključka: IDC/FLK ženski konektor
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP00
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 7,60 mm ±0,4 mm
- Razmak mreže: 2,54 mm
- Priključak prema standardu: IEC 60603-13 (na temelju)
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: bakrene niti od kositra
- Duljina kabela: 10 m
- Presjek vodiča: 20 x 0,14 mm²
- Otpor linije: ≤ 145 Ω/km (20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: ne
- Vrsta kabela: 20X0.14 [PVC]
- Struktura vodiča signalne linije: 7x 0,16 mm
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 1 mm ±0,03 mm
- Minimalni radijus savijanja, trajno ugrađen: 64 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 120 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000 (s radijusom ≥ 15x vanjskog promjera)
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 50
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni okrugli kabel
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- bijela: IDC/FLK20 (10) = IDC/FLK20 (10)
- smeđa: IDC/FLK20 (2) = IDC/FLK20 (2)
- zelena: IDC/FLK20 (6) = IDC/FLK20 (6)
- žuta: IDC/FLK20 (5) = IDC/FLK20 (5)
- siva: IDC/FLK20 (9) = IDC/FLK20 (9)
- plava: IDC/FLK20 (7) = IDC/FLK20 (7)
- crvena: IDC/FLK20 (3) = IDC/FLK20 (3)
- crna: IDC/FLK20 (1) = IDC/FLK20 (1)
- ljubičasta: IDC/FLK20 (8) = IDC/FLK20 (8)
- bijelo-zeleno: IDC/FLK20 (16) = IDC/FLK20 (16)
- bijelo-žuto: IDC/FLK20 (15) = IDC/FLK20 (15)
- bijelo-siva: IDC/FLK20 (19) = IDC/FLK20 (19)
- bijelo-plavo: IDC/FLK20 (17) = IDC/FLK20 (17)
- bijelo-crveno: IDC/FLK20 (13) = IDC/FLK20 (13)
- bijelo-crno: IDC/FLK20 (11) = IDC/FLK20 (11)
- smeđe-crna: IDC/FLK20 (20) = IDC/FLK20 (20)
- bijelo-smeđa: IDC/FLK20 (12) = IDC/FLK20 (12)
- narančasta: IDC/FLK20 (4) = IDC/FLK20 (4)
- Dizajn kabela: Kabel za jedan modul
- Struja (po putu, 50 °C): ≤ 1 A (kada je odmotano, vidi smanjenje nazivne snage)
- Struja (po putu, 70 °C): ≤ 0,6 A (u odmotanom stanju, vidi Smanjenje nazivne snage)
- bijelo-narančasta: IDC/FLK20 (14) = IDC/FLK20 (14)
- bijelo-ljubičasta: IDC/FLK20 (18) = IDC/FLK20 (18)
- 20x0,14 [PVC]: 20x0,14 [PVC]
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
10 m
- Priključak
IDC-FLK ženski konektor
- Ukupan broj polova
20
- Proizvođač-br. dijela
2296537
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
20
- Tip
FLK 20/EZ-DR/1000KONFEK
- Dužina
10 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3578903 Kabel FLK 20/EZ-DR/1000KONFEK Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3578903 Kabel FLK 20/EZ-DR/1000KONFEK Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljen okrugli kabel; Priključak 1: IDC/FLK ženski konektor (1 x 20-pinski); Priključak 2: IDC/FLK ženski konektor (1 x 20-pinski); Duljina kabela: 10 m
