Kabel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
2 m
Priključak
IDC-FLK ženski konektor
konektor
Ukupan broj polova
40
Proizvođač-br. dijela
2321651
Tehnički list (PDF)
40 kom. - zaliha Njemačka
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: FCN 367
- Broj polova: 50
- Vrsta priključka: IDC/FLK ženski konektor
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP00
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 9,90 mm ±0,4 mm
- Razmak mreže: 2,54 mm
- Priključak prema standardu: IEC 60603-13 (na temelju)
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: bakrene niti od kositra
- Duljina kabela: 2 m
- Presjek kabela: 40x 0,14 mm²
- Otpor linije: ≤ 145 Ω/km (20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: ne
- Vrsta kabela: 40X0.14 [PVC]
- Struktura vodiča signalne linije: 7x 0,16 mm
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 1 mm ±0,03 mm
- Minimalni radijus savijanja, trajno ugrađen: 82 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 155 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000 (s radijusom ≥ 15x vanjskog promjera)
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 50
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni okrugli kabel
- Odgovarajuća I/O kartica: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX DD0 6402K; BMX DDM 3202K
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- bijela: Fujitsu40 (B5) = IDC/FLK50 (41)
- smeđa: Fujitsu40 (B1) = IDC/FLK50 (37)
- zelena: Fujitsu40 (B3) = IDC/FLK50 (45)
- žuta: Fujitsu40 (A3) = IDC/FLK50 (46)
- siva: Fujitsu40 (A5) = IDC/FLK50 (42)
- plava: Fujitsu40 (A4) = IDC/FLK50 (44)
- crvena: Fujitsu40 (A2) = IDC/FLK50 (35)
- crna: Fujitsu40 (A1) = IDC/FLK50 (47)
- ljubičasta: Fujitsu40 (B4) = IDC/FLK50 (43)
- bijelo-zelena: Fujitsu40 (B8) = IDC/FLK50 (31)
- smeđe-zelena: Fujitsu40 (B12) = IDC/FLK50 (1)
- bijelo-žuto: Fujitsu40 (A8) = IDC/FLK50 (32)
- žuto-smeđa: Fujitsu40 (B19) = IDC/FLK50 (5)
- bijelo-siva: Fujitsu40 (A10) = IDC/FLK50 (28)
- bijelo-plavo: Fujitsu40 (A9) = IDC/FLK50 (30)
- smeđe-plava: Fujitsu40 (A13) = IDC/FLK50 (22)
- bijelo-crveno: Fujitsu40 (A7) = IDC/FLK50 (34)
- smeđe-crvena: Fujitsu40 (A11) = IDC/FLK50 (23)
- bijelo-crno: Fujitsu40 (A6) = IDC/FLK50 (40)
- smeđe-crna: Fujitsu40 (B10) = IDC/FLK50 (27)
- zeleno-plavo: Fujitsu40 (A17) = IDC/FLK50 (10)
- zeleno-crveno: Fujitsu40 (A16) = IDC/FLK50 (16)
- žuto-crvena: Fujitsu40 (A20) = IDC/FLK50 (4)
- zeleno-crno: Fujitsu40 (A15) = IDC/FLK50 (18)
- žuto-crna: Fujitsu40 (A19) = IDC/FLK50 (6)
- bijelo-smeđa: Fujitsu40 (B6) = IDC/FLK50 (39)
- zeleno-smeđa: Fujitsu40 (B15) = IDC/FLK50 (17)
- narančasta: Fujitsu40 (B2) = IDC/FLK50 (25)
- zeleno-bijela: Fujitsu40 (B18) = IDC/FLK50 (7)
- zeleno-narančasta: Fujitsu40 (B16) = IDC/FLK50 (15)
- Dizajn kabela: Kabel za jedan modul
- Struja (po putu, 50 °C): ≤ 1 A (kada je odmotano, vidi smanjenje nazivne snage)
- Struja (po putu, 70 °C): ≤ 0,6 A (u odmotanom stanju, vidi Smanjenje nazivne snage)
- Podržani kontroler: SCHNEIDER ELECTRIC Modicon M340: Podržani kontroler: SCHNEIDER ELECTRIC Modicon M340
- 40x0,14 [PVC]: 40x0,14 [PVC]
- bijelo-narančasta: Fujitsu40 (B7) = IDC/FLK50 (33)
- bijelo-ljubičasta: Fujitsu40 (B9) = IDC/FLK50 (29)
- smeđe-narančasta: Fujitsu40 (B11) = IDC/FLK50 (13)
- smeđe-žuta: Fujitsu40 (A12) = IDC/FLK50 (11)
- smeđe-ljubičasta: Fujitsu40 (B13) = IDC/FLK50 (21)
- smeđe-siva: Fujitsu40 (A14) = IDC/FLK50 (20)
- smeđe-bijela: Fujitsu40 (B14) = IDC/FLK50 (19)
- zeleno-ljubičasta: Fujitsu40 (B17) = IDC/FLK50 (9)
- zeleno-siva: Fujitsu40 (A18) = IDC/FLK50 (8)
- žuto-narančasta: Fujitsu40 (B20) = IDC/FLK50 (3)
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
2 m
- Priključak
IDC-FLK ženski konektor
konektor
- Ukupan broj polova
40
- Proizvođač-br. dijela
2321651
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
40
- Tip
CABLE-FCN40/1X50/ 2,0M/M340
- Dužina
2 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579048 Kabel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579048 Kabel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Sadržaj: 1 St.
Opis

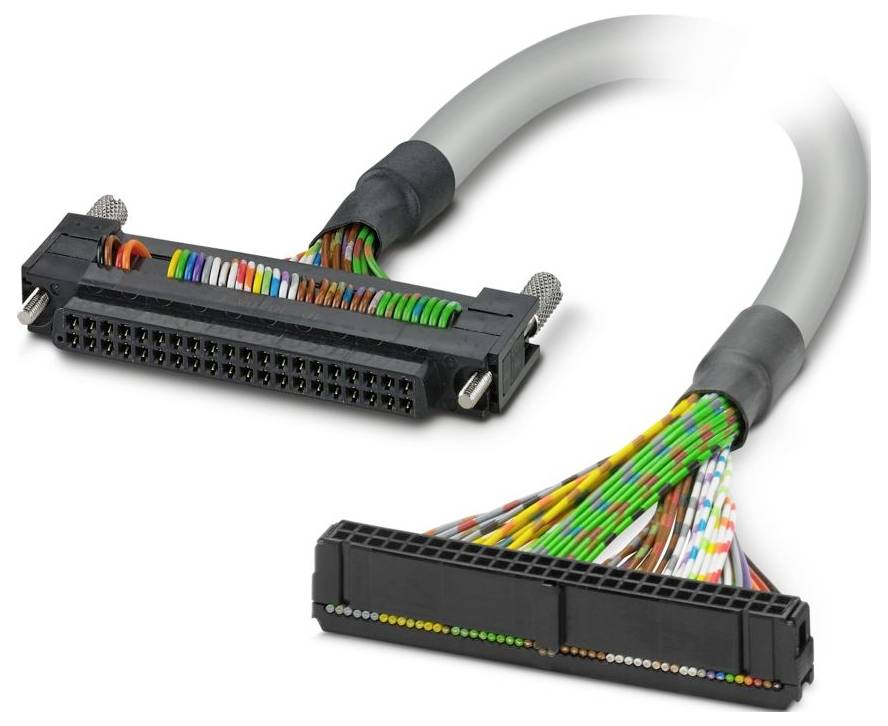

Unaprijed sastavljeni okrugli kabel; Kontroler: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Priključak 1: Fujitsu priključak (1 x 40-pinski); Priključak 2: IDC/FLK ženski konektor (1 x 50-pinski); Duljina kabela: 2 m
