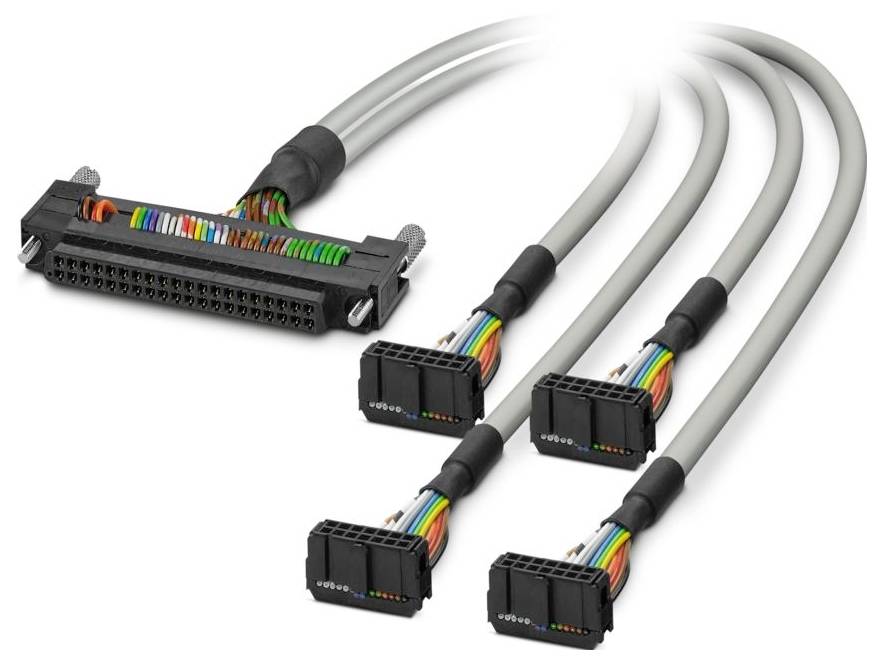

Kabel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
2 m
Priključak
IDC-FLK ženski konektor
konektor
Ukupan broj polova
10
Proizvođač-br. dijela
2321732
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (164,99 € / komad)
164,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Tehnički podaci
- Dizajn: FCN 367
- Broj polova: 14
- Vrsta priključka: IDC/FLK ženski konektor
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP00
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 6,10 mm ±0,4 mm
- Razmak mreže: 2,54 mm
- Priključak prema standardu: IEC 60603-13 (na temelju)
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: kalajisane bakrene niti
- Duljina kabela: 2 m
- Presjek vodiča: 10 x 0,14 mm²
- Otpor linije: ≤ 145 Ω/km (20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: ne
- Vrsta kabela: 10X0.14 [PVC]
- Struktura vodiča signalne linije: 7x 0,16 mm
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 1 mm ±0,03 mm
- Najmanji radijus savijanja, trajno ugrađen: 52 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 98 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 4
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 50
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni okrugli kabel
- Odgovarajuća I/O kartica: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX DD0 6402K; BMX DDM 3202K
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- bijela: X1 (A1) = X5 (10)
- smeđa: X1 (A6) = X5 (2)
- zelena: X1 (A4) = X5 (6)
- žuta: X1 (B4) = X5 (5)
- siva: X1 (B1) = X5 (9)
- plava: X1 (B3) = X5 (7)
- crvena: X1 (B5) = X5 (3)
- crna: X1 (B6) = X5 (1)
- ljubičasta: X1 (A3) = X5 (8)
- narančasta: X1 (A5) = X5 (4)
- Konfiguracija kabela: Razdvojeni kabel za četiri modula
- Struja (po putu, 50 °C): ≤ 1 A (kada je odmotano, vidi smanjenje nazivne snage)
- Struja (po putu, 70 °C): ≤ 0,6 A (u odmotanom stanju, vidi Smanjenje nazivne snage)
- Podržani kontroler: SCHNEIDER ELECTRIC Modicon M340: Podržani kontroler: SCHNEIDER ELECTRIC Modicon M340
- 10x0,14 [PVC]: 10x0,14 [PVC]
- X1: X1
- X2 ... X5: X2 ... X5
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
2 m
- Priključak
IDC-FLK ženski konektor
konektor
- Ukupan broj polova
10
- Proizvođač-br. dijela
2321732
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
10
- Tip
CABLE-FCN40/4X14/ 2,0M/M340
- Dužina
2 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579073 Kabel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579073 Kabel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljeni okrugli kabel; Kontroler: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Priključak 1: Fujitsu priključak (1 x 40-pinski); Priključak 2: IDC/FLK ženski konektor (4 x 14-pinski); Duljina kabela: 2 m
