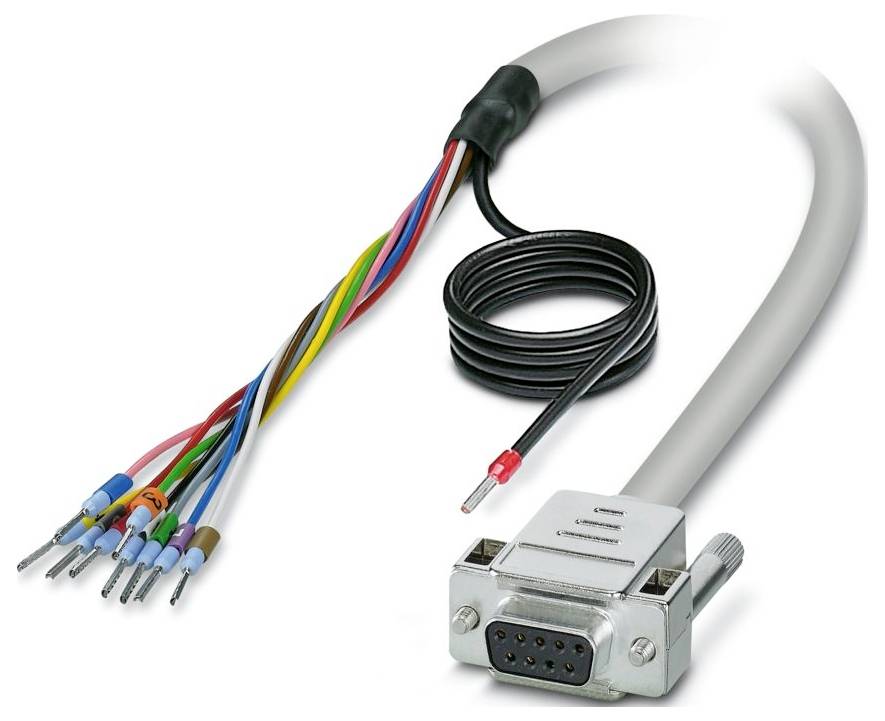

Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
3 m
Priključak
D-Sub ženski konektor
Ukupan broj polova
9
Proizvođač-br. dijela
2926056
Tehnički list (PDF)
Broj
Ukupno (63,99 € / komad)
63,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Polzahl: 9
- Anschlussart: D-SUB-Buchsenleiste
- Schraubengewinde: UNC 4-40
- Anzugsdrehmoment: 0,2 Nm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 6,70 mm ±0,5 mm
- Rastermaß: 2,74 mm
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 3 m
- Leitungsquerschnitt: 9x 0,25 mm²
- Leitungs-Widerstand: ≤ 80 Ω/km (20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 9X0.25 [PVC]
- Leiteraufbau Signalleitung: 14x 0,15 mm
- AWG Signalleitung: 24
- Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
- Nennspannung Kabel: 300 V AC/DC
- Kleinster Biegeradius, fest verlegt: 58 mm
- Kleinster Biegeradius, beweglich verlegt: 108 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Steckzyklen: > 200
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
- 9X0.25 [PVC]: 9X0.25 [PVC]
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: D-SUB9 (1) = ()
- braun: D-SUB9 (2) = ()
- grün: D-SUB9 (3) = ()
- gelb: D-SUB9 (4) = ()
- grau: D-SUB9 (5) = ()
- rosa: D-SUB9 (6) = ()
- blau: D-SUB9 (7) = ()
- rot: D-SUB9 (8) = ()
- schwarz: D-SUB9 (9) = ()
- Abisolierlänge (Mantel): 150 mm
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
3 m
- Priključak
D-Sub ženski konektor
- Ukupan broj polova
9
- Proizvođač-br. dijela
2926056
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
9
- Tip
CABLE-D- 9SUB/F/OE/0,25/S/3,0M
- Dužina
3 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580266 Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580266 Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Sadržaj: 1 St.
Opis
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: Einzeladern (9-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.); Anschluss 2: D-SUB-Buchsenleiste (1x 9-polig); Kabellänge: 3 m
