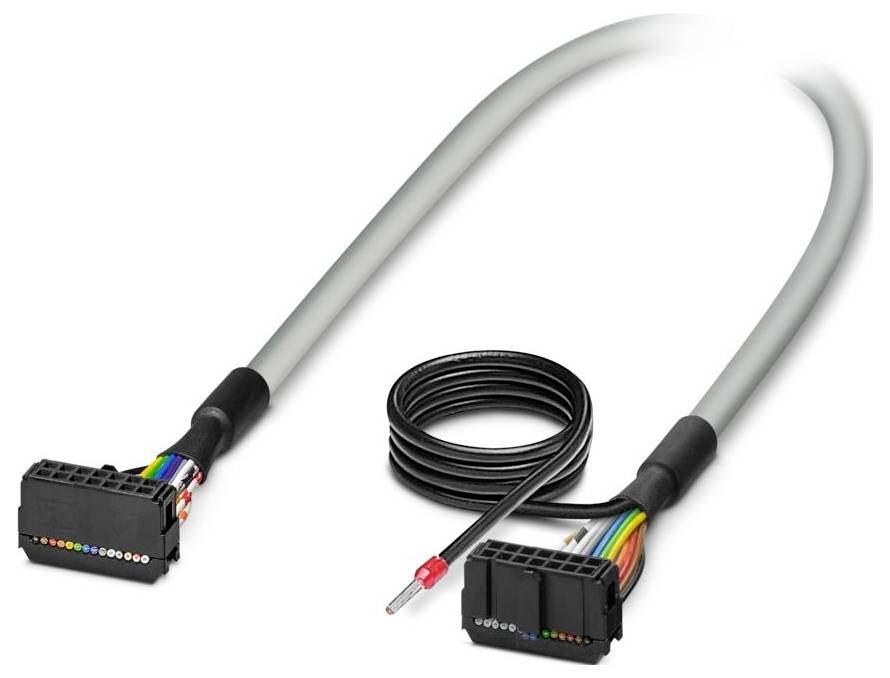

Kabel FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
1.8 m
Priključak
IDC-FLK ženski konektor
Ukupan broj polova
14
Proizvođač-br. dijela
2299084
Tehnički list (PDF)
Ukupno (48,99 € / komad)
48,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 14
- Vrsta priključka: IDC/FLK ženski konektor
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP00
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Napomena: Pleteno oklopno žice provodi se na zasebnom kraju kabela. Ovaj zasebni kraj kabela dug je otprilike 0,5 m (H05V-K 1 mm², crni).
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 6,70 mm ±0,4 mm
- Razmak mreže: 2,54 mm
- Priključak prema standardu: IEC 60603-13 (na temelju)
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: kalajisane bakrene niti
- Duljina kabela: 1,8 m
- Presjek vodiča: 14 x 0,14 mm²
- Otpor linije: ≤ 145 Ω/km (20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: da
- Vrsta kabela: 14X0.14 [PVC]
- Struktura vodiča signalne linije: 7x 0,16 mm
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 1 mm ±0,03 mm
- Minimalni radijus savijanja, trajno ugrađen: 71 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 128 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000 (s radijusom ≥ 15x vanjskog promjera)
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 50
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni, oklopljeni okrugli kabel
- Odgovarajuća I/O kartica: DDI 353; DDI 853; DAI 453; DDO 353
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Podržani kontroler: SIEMENS S7-1500: Podržani kontroler: SIEMENS S7-1500
- Podržani kontroler: SIEMENS S7-300 / ET 200 M: Podržani kontroler: SIEMENS S7-300 / ET 200 M
- Podržani kontroler: HONEYWELL Experion PKS C200: Podržani kontroler: HONEYWELL Experion PKS C200
- Podržani upravljački sustav: ALLEN-BRADLEY ControlLogix: Podržani upravljački sustav: ALLEN-BRADLEY ControlLogix
- Podržani kontroler: SCHNEIDER ELECTRIC Modicon TSX QUANTUM: Podržani kontroler: SCHNEIDER ELECTRIC Modicon TSX QUANTUM
- Dizajn kabela: Kabel za jedan modul
- Struja (po putu, 50 °C): ≤ 1 A (kada je odmotano, vidi smanjenje nazivne snage)
- Struja (po putu, 70 °C): ≤ 0,6 A (u odmotanom stanju, vidi Smanjenje nazivne snage)
- 14X0,14 [PVC]: 14X0,14 [PVC]
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
1.8 m
- Priključak
IDC-FLK ženski konektor
- Ukupan broj polova
14
- Proizvođač-br. dijela
2299084
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
14
- Tip
FLK 14/EZ-DR/ 180/KONFEK/S
- Dužina
1.8 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3578836 Kabel FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3578836 Kabel FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljen, oklopljeni okrugli kabel; Priključak 1: IDC/FLK ženski konektor (1 x 14-pinski); Priključak 2: IDC/FLK ženski konektor (1 x 14-pinski) (Zaštitna pletenica se provodi na zasebnom kraju kabela); Duljina kabela: 1,8 m
