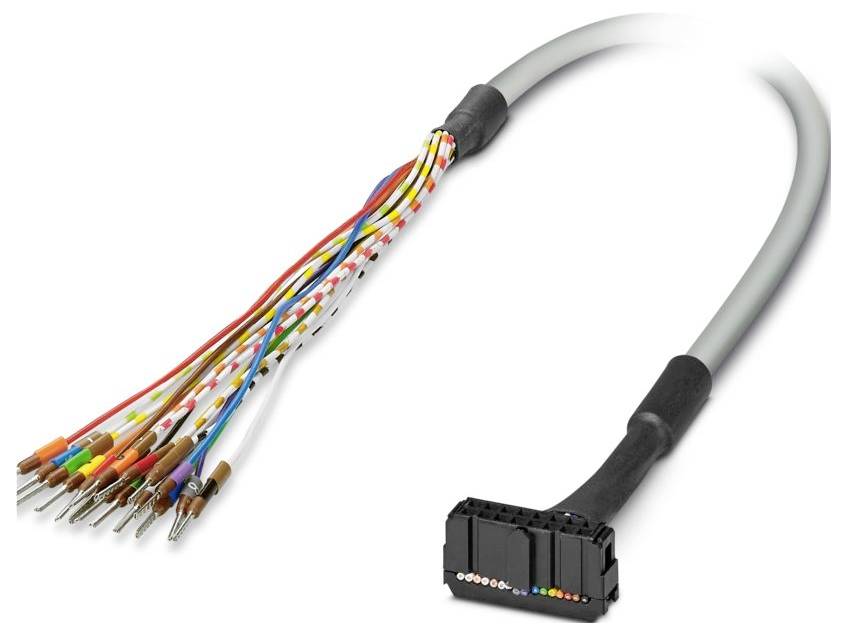

Slika slična
Kabel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
2 m
Priključak
IDC-FLK ženski konektor
Ukupan broj polova
16
Proizvođač-br. dijela
2318156
Tehnički list (PDF)
Ukupno (41,99 € / komad)
41,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 16
- Vrsta priključka: IDC/FLK ženski konektor
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP00
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Napomena: Žice su označene i opremljene ferulama.
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 6,80 mm ±0,4 mm
- Razmak mreže: 2,54 mm
- Priključak prema standardu: IEC 60603-13 (na temelju)
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: kalajisane bakrene niti
- Duljina kabela: 2 m
- Presjek vodiča: 16 x 0,14 mm²
- Otpor linije: ≤ 145 Ω/km (20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: ne
- Vrsta kabela: 16X0.14 [PVC]
- Struktura vodiča signalne linije: 7x 0,16 mm
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 1 mm ±0,03 mm
- Najmanji radijus savijanja, trajno ugrađen: 58 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 108 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000 (s radijusom ≥ 15x vanjskog promjera)
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 50
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni okrugli kabel
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- bijela: IDC/FLK16 (10) = ()
- smeđa: IDC/FLK16 (2) = ()
- zelena: IDC/FLK16 (6) = ()
- žuta: IDC/FLK16 (5) = ()
- siva: IDC/FLK16 (9) = ()
- plava: IDC/FLK16 (7) = ()
- crvena: IDC/FLK16 (3) = ()
- crna: IDC/FLK16 (1) = ()
- Duljina skidanja izolacije (plašt): ≈ 150 mm
- ljubičasta: IDC/FLK16 (8) = ()
- bijelo-zeleno: IDC/FLK16 (16) = ()
- bijelo-žuto: IDC/FLK16 (15) = ()
- bijelo-crveno: IDC/FLK16 (13) = ()
- bijelo-crno: IDC/FLK16 (11) = ()
- bijelo-smeđa: IDC/FLK16 (12) = ()
- narančasta: IDC/FLK16 (4) = ()
- Dizajn kabela: Kabel za jedan modul
- Struja (po putu, 50 °C): ≤ 1 A (kada je odmotano, vidi smanjenje nazivne snage)
- Struja (po putu, 70 °C): ≤ 0,6 A (u odmotanom stanju, vidi Smanjenje nazivne snage)
- bijelo-narančasta: IDC/FLK16 (14) = ()
- 16X0,14 [PVC]: 16X0,14 [PVC]
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
2 m
- Priključak
IDC-FLK ženski konektor
- Ukupan broj polova
16
- Proizvođač-br. dijela
2318156
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
16
- Tip
CABLE-FLK16/OE/0,14/ 2,0M
- Dužina
2 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579269 Kabel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579269 Kabel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljeni okrugli kabel; Priključak 1: Pojedinačne žice (16-pinski) (Žice su označene i opremljene ferulama); Priključak 2: IDC/FLK konektor (1 x 16-pinski); Duljina kabela: 2 m
