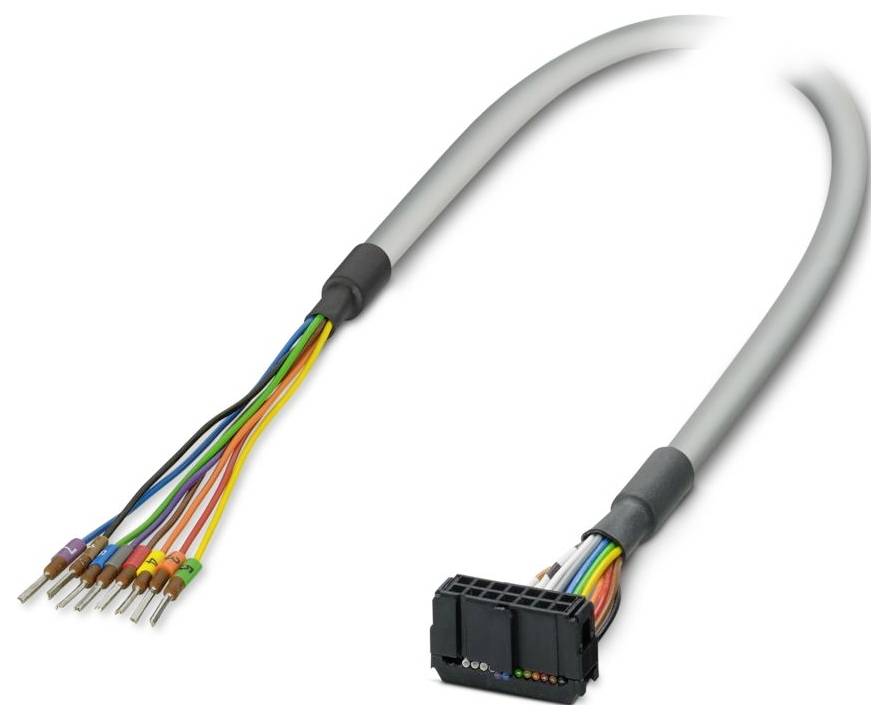

Kabel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
1 m
Priključak
IDC-FLK ženski konektor
Ukupan broj polova
10
Proizvođač-br. dijela
1369897
Tehnički list (PDF)
Ukupno (48,99 € / komad)
48,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 14
- Vrsta priključka: IDC/FLK ženski konektor
- Presjek vodiča AWG: 26
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP00
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Napomena: Žice su označene i opremljene ferulama.
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 6,10 mm ±0,4 mm
- Razmak mreže: 2,54 mm
- Priključak prema standardu: IEC 60603-13 (na temelju)
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: kalajisane bakrene niti
- Duljina kabela: 1 m
- Presjek vodiča: 10 x 0,14 mm²
- Otpor linije: ≤ 145 Ω/km (20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: ne
- Vrsta kabela: 10X0.14 [PVC]
- Struktura vodiča signalne linije: 7x 0,16 mm
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 1 mm ±0,03 mm
- Najmanji radijus savijanja, trajno ugrađen: 52 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 98 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 50
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni okrugli kabel
- Odgovarajuća I/O kartica: AXL F DI16...;AXL F DI32...;AXL F DI64...;AXL F DO16...;AXL F DO32...;AXL F DO64...;AXL F DI16/DO16...;AXL F DI16/DO8...;AXL SE DI16...;AXL SE DO16...
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- smeđa: IDC/FLK14 (2) = ()
- zelena: IDC/FLK14 (6) = ()
- žuta: IDC/FLK14 (5) = ()
- plava: IDC/FLK14 (7) = ()
- crvena: IDC/FLK14 (3) = ()
- crna: IDC/FLK14 (1) = ()
- Duljina skidanja izolacije (plašt): ≈ 150 mm
- ljubičasta: IDC/FLK14 (8) = ()
- narančasta: IDC/FLK14 (4) = ()
- Dizajn kabela: Kabel za jedan modul
- Struja (po putu, 50 °C): ≤ 1 A (kada je odmotano, vidi smanjenje nazivne snage)
- Struja (po putu, 70 °C): ≤ 0,6 A (u odmotanom stanju, vidi Smanjenje nazivne snage)
- 10x0,14 [PVC]: 10x0,14 [PVC]
- Podržano upravljanje: PHOENIX CONTACT Axioline: Podržano upravljanje: PHOENIX CONTACT Axioline
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
1 m
- Priključak
IDC-FLK ženski konektor
- Ukupan broj polova
10
- Proizvođač-br. dijela
1369897
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
10
- Tip
CABLE-FLK14/AXIO/OE/0,14/1,0M
- Dužina
1 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3583206 Kabel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3583206 Kabel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljen okrugli kabel; Upravljanje: Axioline Realtime I/O; Priključak 1: Pojedinačne žice (8-pinski) (Žice su označene i opremljene ferulama); Priključak 2: IDC/FLK ženski konektor (1 x 14-pinski); Duljina kabela: 1 m
