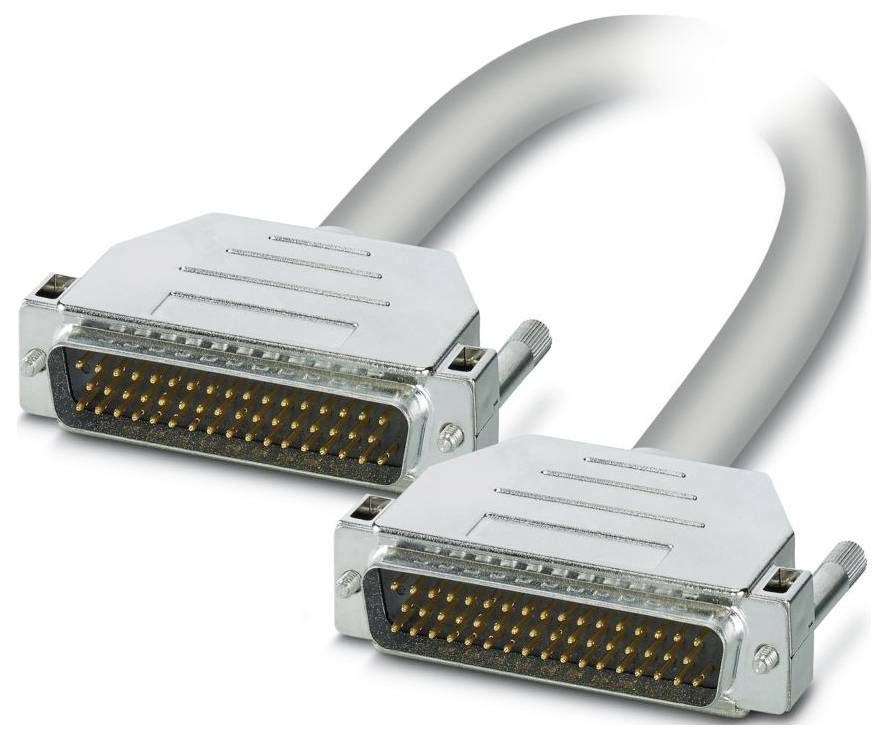

Slika slična
Kabel CABLE-D50SUB/S/S/200/KONFEK/S Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
2 m
Priključak
D-Sub muški konektor
Ukupan broj polova
50
Proizvođač-br. dijela
2305703
Tehnički list (PDF)
Ukupno (134,99 € / komad)
134,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 50
- Vrsta priključka: D-SUB pin konektor
- Navoj vijka: UNC 4-40
- Moment zatezanja: 0,2 Nm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 12,40 mm ±0,5 mm
- Razmak mreže: 2,77 mm
- Priključak prema standardu: IEC 60807-2; DIN 41652
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 2 m
- Presjek vodiča: 50 x 0,25 mm²
- Otpor voda: ≤ 80 Ω/km (pri 20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (pri 20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: da
- Vrsta kabela: 50X0,25 [PVC]
- Konstrukcija vodiča signalnog kabela: 14 x 0,15 mm
- AWG signalna linija: 24
- Promjer žice uključujući izolaciju: 1,2 mm ±0,05 mm
- Najmanji radijus savijanja, trajno ugrađen: 106 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 200 mm
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 200
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni, oklopljeni okrugli kabel
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Struja (po putu): ≤ 2 A (kada se odmotava, vidi smanjenje nazivne snage)
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- bijela: D-SUB50 (1) = D-SUB50 (1)
- smeđa: D-SUB50 (2) = D-SUB50 (2)
- zelena: D-SUB50 (3) = D-SUB50 (3)
- žuta: D-SUB50 (4) = D-SUB50 (4)
- siva: D-SUB50 (5) = D-SUB50 (5)
- ružičasta: D-SUB50 (6) = D-SUB50 (6)
- plava: D-SUB50 (7) = D-SUB50 (7)
- crvena: D-SUB50 (8) = D-SUB50 (8)
- crna: D-SUB50 (9) = D-SUB50 (9)
- 50x0,25 [PVC]: 50x0,25 [PVC]
- ljubičasta: D-SUB50 (10) = D-SUB50 (10)
- sivo-ružičasta: D-SUB50 (47) = D-SUB50 (47)
- crveno-plavo: D-SUB50 (12) = D-SUB50 (12)
- bijelo-zeleno: D-SUB50 (49) = D-SUB50 (49)
- smeđe-zelena: D-SUB50 (14) = D-SUB50 (14)
- bijelo-žuto: D-SUB50 (15) = D-SUB50 (15)
- žuto-smeđa: D-SUB50 (16) = D-SUB50 (16)
- bijelo-siva: D-SUB50 (17) = D-SUB50 (17)
- sivo-smeđa: D-SUB50 (18) = D-SUB50 (18)
- bijelo-ružičasta: D-SUB50 (19) = D-SUB50 (19)
- ružičasto-smeđa: D-SUB50 (20) = D-SUB50 (20)
- bijelo-plavo: D-SUB50 (21) = D-SUB50 (21)
- smeđe-plavo: D-SUB50 (22) = D-SUB50 (22)
- bijelo-crveno: D-SUB50 (23) = D-SUB50 (23)
- smeđe-crveno: D-SUB50 (24) = D-SUB50 (24)
- bijelo-crno: D-SUB50 (25) = D-SUB50 (25)
- smeđe-crno: D-SUB50 (26) = D-SUB50 (26)
- sivo-zelena: D-SUB50 (27) = D-SUB50 (27)
- žuto-siva: D-SUB50 (28) = D-SUB50 (28)
- ružičasto-zelena: D-SUB50 (29) = D-SUB50 (29)
- žuto-ružičasta: D-SUB50 (30) = D-SUB50 (30)
- zeleno-plavo: D-SUB50 (31) = D-SUB50 (31)
- žuto-plavo: D-SUB50 (32) = D-SUB50 (32)
- zeleno-crveno: D-SUB50 (33) = D-SUB50 (33)
- žuto-crveno: D-SUB50 (34) = D-SUB50 (34)
- zeleno-crno: D-SUB50 (35) = D-SUB50 (35)
- žuto-crna: D-SUB50 (36) = D-SUB50 (36)
- sivo-plava: D-SUB50 (37) = D-SUB50 (37)
- ružičasto-plavo: D-SUB50 (38) = D-SUB50 (38)
- sivo-crvena: D-SUB50 (39) = D-SUB50 (39)
- ružičasto-crvena: D-SUB50 (40) = D-SUB50 (40)
- sivo-crna: D-SUB50 (41) = D-SUB50 (41)
- ružičasto-crna: D-SUB50 (42) = D-SUB50 (42)
- plavo-crno: D-SUB50 (43) = D-SUB50 (43)
- crveno-crno: D-SUB50 (44) = D-SUB50 (44)
- bijelo-smeđa: D-SUB50 (45) = D-SUB50 (45)
- žuto-zelena: D-SUB50 (46) = D-SUB50 (46)
- plavo-crveno: D-SUB50 (48) = D-SUB50 (48)
- zeleno-smeđa: D-SUB50 (50) = D-SUB50 (50)
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
2 m
- Priključak
D-Sub muški konektor
- Ukupan broj polova
50
- Proizvođač-br. dijela
2305703
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
50
- Tip
CABLE-D50SUB/S/S/200/KONFEK/S
- Dužina
2 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3578851 Kabel CABLE-D50SUB/S/S/200/KONFEK/S Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3578851 Kabel CABLE-D50SUB/S/S/200/KONFEK/S Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljen, oklopljeni okrugli kabel; Priključak 1: D-SUB konektor (1 x 50-pinski); Priključak 2: D-SUB konektor (1 x 50-pinski); Duljina kabela: 2 m
Ovaj tekst je strojno preveden.
