Name: Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Sadržaj: 1 St.
Brand: Phoenix Contact
SKU: 3564690
Availability: SoldOut

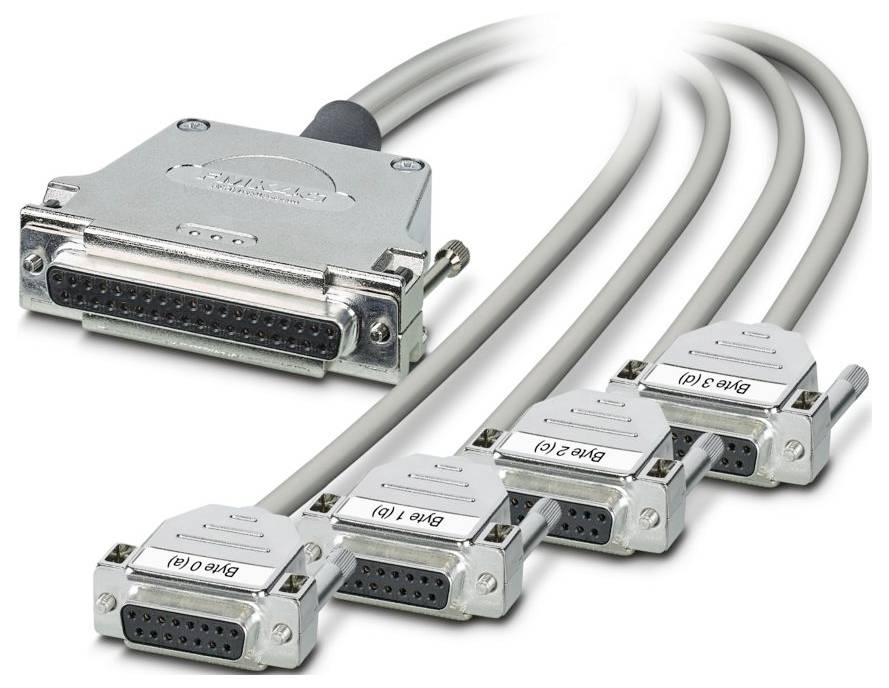

Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Sadržaj: 1 St.-0

Slika slična

Vrsta proizvoda

Priključni kabel

Duljina kabela

3 m

Priključak

D-Sub ženski konektor

Ukupan broj polova

Proizvođač-br. dijela

1119201

Tehnički list (PDF)

Nije dostupno

Ukupno (229,99 € / komad)

229,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj polova: 15
Vrsta priključka: D-SUB ženski konektor
Navoj vijka: UNC 4-40; M2.5
Moment zatezanja: 0,2 Nm
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP00
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 2000 m
Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
Vanjski promjer kabela: 6,10 mm ±0,4 mm
Razmak mreže: 2,74 mm
Priključak prema standardu: IEC 60807-2; DIN 41652
Vanjsko kućište, materijal: Polukruti PVC
Materijal vodiča: bakrene niti od kositra
Duljina kabela: 3 m
Presjek vodiča: 10 x 0,14 mm²
Otpor linije: ≤ 145 Ω/km (20 °C)
Vanjska ljuska, boja: siva
Otpor izolacije: ≥ 20 MΩ*km (20 °C)
Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
UL AWM stil: 2464/1061
Zaštićeno: ne
Vrsta kabela: 10X0.14 [PVC]
Struktura vodiča signalne linije: 7x 0,16 mm
AWG signalna linija: 26
Promjer žice uključujući izolaciju: 1 mm ±0,03 mm
Najmanji radijus savijanja, trajno ugrađen: 52 mm
Najmanji radijus savijanja, fleksibilno ugrađen: 98 mm
Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000
Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
Otpornost na ulje: protiv povremenog prskanja (cjevovod)
Broj priključaka: 4
Nazivni način rada: 100% ED
Ciklusi uključivanja:> 200
Priključak 1: Priključak 1
Priključak 2: Priključak 2
Bez halogena: ne
Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
Vrsta vodiča: Unaprijed sastavljeni okrugli kabel
Radni napon (AC): ≤ 30 V AC
Radni napon (DC): ≤ 60 V DC
Prikladni periferni modul: 6DL1131-6BL00-0PH1 (Priključni blok H1/M1); 6DL1132-6BL00-0PH1 (Priključni blok H1/M1)
Podržani kontroler: SIEMENS ET 200SP HA: Podržani kontroler: SIEMENS ET 200SP HA
Šifra boje: Jedna žica: Šifra boje: Jedna žica
bijela: D-SUB 37 X1 (37) = D-SUB 15 X5 (10)
smeđa: D-SUB 37 X1 (29) = D-SUB 15 X5 (2)
zelena: D-SUB 37 X1 (33) = D-SUB 15 X5 (6)
žuta: D-SUB 37 X1 (32) = D-SUB 15 X5 (5)
siva: D-SUB 37 X1 (18) = D-SUB 15 X5 (9)
plava: D-SUB 37 X1 (34) = D-SUB 15 X5 (7)
crveno: D-SUB 37 X1 (30) = D-SUB 15 X5 (3)
crna: D-SUB 37 x 1 (28) = D-SUB 15 x 5 (1)
ljubičasta: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
narančasta: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
Konfiguracija kabela: Razdvojeni kabel za četiri modula
Struja (po putu, 50 °C): ≤ 1 A (kada je odmotano, vidi smanjenje nazivne snage)
Struja (po putu, 70 °C): ≤ 0,6 A (u odmotanom stanju, vidi Smanjenje nazivne snage)
10x0,14 [PVC]: 10x0,14 [PVC]
Prikladni terminalni blok: 6DL1193-6TP00-0BH1; 6DL1193-6TP00-0DH1; 6DL1193-6TP00-0BM1; 6DL1193-6TP00-0DM1

Vrsta proizvoda: Priključni kabel

Duljina kabela: 3 m

Priključak: D-Sub ženski konektor

Ukupan broj polova: 10

Proizvođač-br. dijela: 1119201

Sadržaj: 1 St.

Materijal: PVC

Broj polova: 10

Tip: CABLE-D37F/4XD15F/3,0M/ETHA

Dužina: 3 m

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3564690 Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Sadržaj: 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3564690 Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Sadržaj: 1 St.

Opis

Unaprijed sastavljen okrugli kabel; Kontroler: Siemens SIMATIC® ET 200SP HA; Priključak 1: D-SUB priključak (1 x 37-pinski); Priključak 2: D-SUB priključak (4 x 15-pinski); Duljina kabela: 3 m
