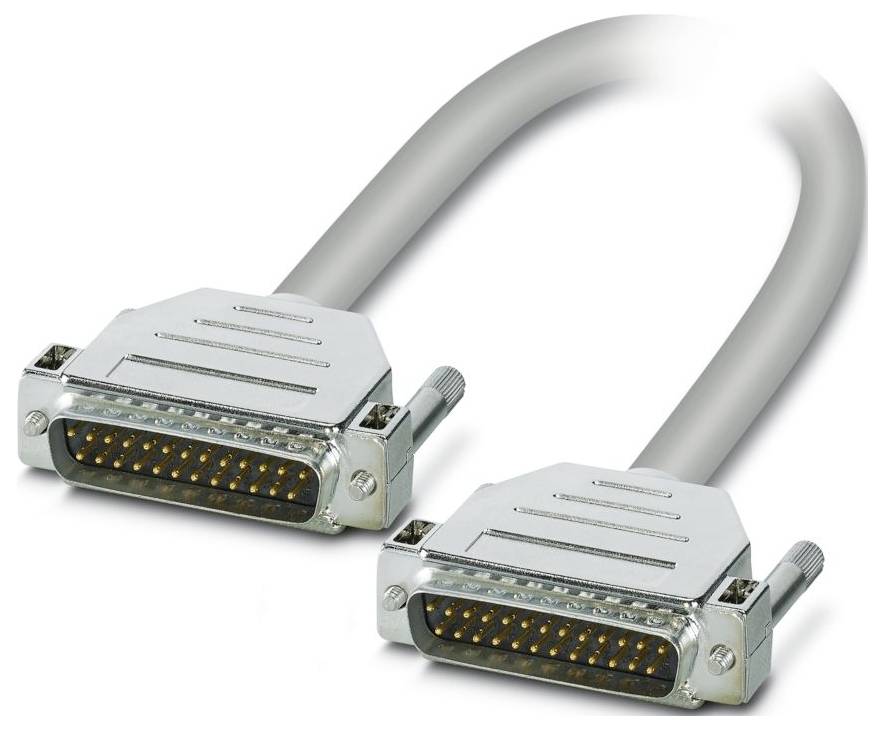

Kabel CABLE-D25SUB/S/S/HF/S/ 2,0M Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
2 m
Priključak
D-Sub muški konektor
Ukupan broj polova
25
Proizvođač-br. dijela
1066669
Tehnički list (PDF)
Ukupno (109,99 € / komad)
109,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 25
- Vrsta priključka: D-SUB pin konektor
- Navoj vijka: UNC 4-40
- Moment zatezanja: 0,2 Nm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 9,80 mm ±0,5 mm
- Razmak mreže: 2,77 mm
- Priključak prema standardu: IEC 60807-2; DIN 41652
- Vanjski plašt, materijal: plašt bez halogena
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 2 m
- Presjek vodiča: 25 x 0,25 mm²
- Otpor voda: ≤ 80 Ω/km (pri 20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (pri 20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 21946
- Zaštićeno: da
- Konstrukcija vodiča signalnog kabela: 14 x 0,15 mm
- AWG signalna linija: 24
- Promjer žice uključujući izolaciju: 1,2 mm ±0,05 mm
- Minimalni radijus savijanja, trajno ugrađen: 82 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 155 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000 (s radijusom ≥ 15x vanjskog promjera)
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev)
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 200
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: da
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni, oklopljeni, okrugli kabel bez halogena
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Struja (po putu): ≤ 2 A (kada se odmotava, vidi smanjenje nazivne snage)
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- bijela: D-SUB25 (1) = D-SUB25 (1)
- smeđa: D-SUB25 (2) = D-SUB25 (2)
- zelena: D-SUB25 (3) = D-SUB25 (3)
- žuta: D-SUB25 (4) = D-SUB25 (4)
- siva: D-SUB25 (5) = D-SUB25 (5)
- ružičasta: D-SUB25 (6) = D-SUB25 (6)
- plava: D-SUB25 (7) = D-SUB25 (7)
- crvena: D-SUB25 (8) = D-SUB25 (8)
- crna: D-SUB25 (9) = D-SUB25 (9)
- ljubičasta: D-SUB25 (10) = D-SUB25 (10)
- sivo-ružičasta: D-SUB25 (11) = D-SUB25 (11)
- crveno-plavo: D-SUB25 (12) = D-SUB25 (12)
- bijelo-zeleno: D-SUB25 (13) = D-SUB25 (13)
- smeđe-zelena: D-SUB25 (14) = D-SUB25 (14)
- bijelo-žuto: D-SUB25 (15) = D-SUB25 (15)
- žuto-smeđa: D-SUB25 (16) = D-SUB25 (16)
- bijelo-siva: D-SUB25 (17) = D-SUB25 (17)
- sivo-smeđa: D-SUB25 (18) = D-SUB25 (18)
- bijelo-ružičasta: D-SUB25 (19) = D-SUB25 (19)
- ružičasto-smeđa: D-SUB25 (20) = D-SUB25 (20)
- bijelo-plavo: D-SUB25 (21) = D-SUB25 (21)
- smeđe-plavo: D-SUB25 (22) = D-SUB25 (22)
- bijelo-crveno: D-SUB25 (23) = D-SUB25 (23)
- smeđe-crveno: D-SUB25 (24) = D-SUB25 (24)
- bijelo-crno: D-SUB25 (25) = D-SUB25 (25)
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
2 m
- Priključak
D-Sub muški konektor
- Ukupan broj polova
25
- Proizvođač-br. dijela
1066669
- Sadržaj
1 St.
- Broj polova
25
- Tip
CABLE-D25SUB/S/S/HF/S/ 2,0M
- Dužina
2 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562640 Kabel CABLE-D25SUB/S/S/HF/S/ 2,0M Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562640 Kabel CABLE-D25SUB/S/S/HF/S/ 2,0M Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljen, oklopljeni okrugli kabel bez halogena; Priključak 1: D-SUB pin konektor (1 x 25-pinski); Priključak 2: D-SUB pin konektor (1 x 25-pinski); Duljina kabela: 2 m
