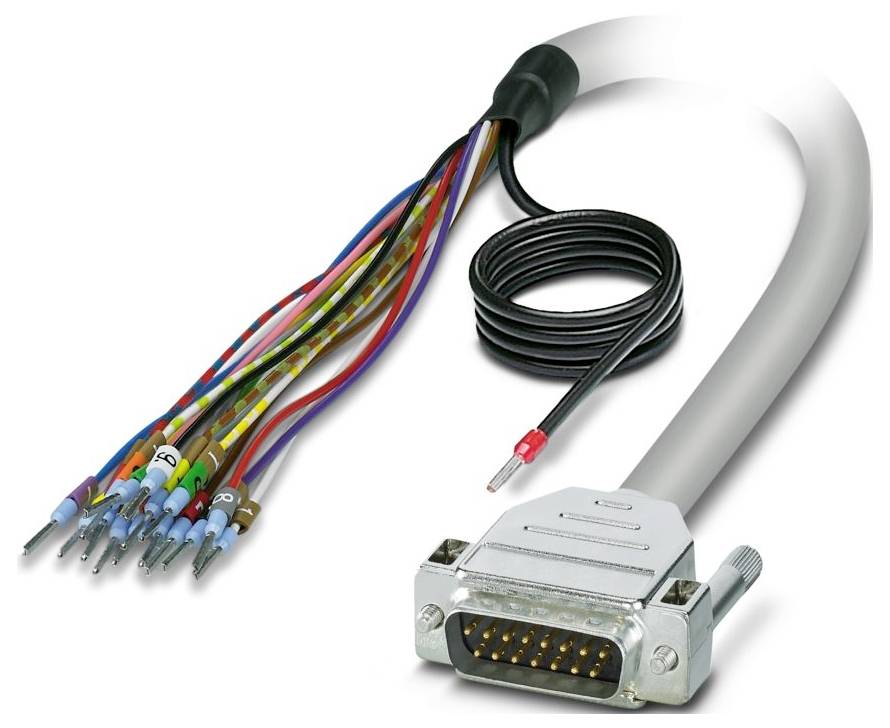

Slika slična
Kabel CABLE-D-15SUB/M/OE/0,25/S/6,0M Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
6 m
Priključak
D-Sub muški konektor
Ukupan broj polova
15
Proizvođač-br. dijela
2926496
Tehnički list (PDF)
Ukupno (104,99 € / komad)
104,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 15
- Vrsta priključka: D-SUB pin konektor
- Navoj vijka: UNC 4-40
- Moment zatezanja: 0,2 Nm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Napomena: Žice su označene i opremljene ferulama. Pleteno oklopno žice se usmjerava na zaseban kraj kabela.
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Vanjski promjer kabela: 7,90 mm ±0,5 mm
- Razmak mreže: 2,74 mm
- Priključak prema standardu: IEC 60807-2; DIN 41652
- Vanjsko kućište, materijal: Polukruti PVC
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 6 m
- Presjek vodiča: 15 x 0,25 mm²
- Otpor voda: ≤ 80 Ω/km (pri 20 °C)
- Vanjska ljuska, boja: siva
- Otpor izolacije: ≥ 20 MΩ*km (pri 20 °C)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- UL AWM stil: 2464/1061
- Zaštićeno: da
- Vrsta kabela: 15X0,25 [PVC]
- Konstrukcija vodiča signalnog kabela: 14 x 0,15 mm
- AWG signalna linija: 24
- Promjer žice uključujući izolaciju: 1,2 mm ±0,05 mm
- Najmanji radijus savijanja, trajno ugrađen: 67 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 126 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000 (s radijusom ≥ 15x vanjskog promjera)
- Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
- Otpornost na ulje: protiv povremenog prskanja (cjevovod)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Ciklusi uključivanja:> 200
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: ne
- Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
- Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
- Vrsta vodiča: Unaprijed sastavljeni, oklopljeni okrugli kabel
- Radni napon (AC): ≤ 30 V AC
- Radni napon (DC): ≤ 60 V DC
- Struja (po putu): ≤ 2 A (kada se odmotava, vidi smanjenje nazivne snage)
- Šifra boje: Jedna žica: Šifra boje: Jedna žica
- bijela: D-SUB15 (1) = ()
- smeđa: D-SUB15 (2) = ()
- zelena: D-SUB15 (3) = ()
- žuta: D-SUB15 (4) = ()
- siva: D-SUB15 (5) = ()
- ružičasta: D-SUB15 (6) = ()
- plava: D-SUB15 (7) = ()
- crveno: D-SUB15 (8) = ()
- crna: D-SUB15 (9) = ()
- Duljina skidanja izolacije (plašt): ≈ 150 mm
- ljubičasta: D-SUB15 (10) = ()
- sivo-ružičasta: D-SUB15 (11) = ()
- crveno-plavo: D-SUB15 (12) = ()
- bijelo-zeleno: D-SUB15 (13) = ()
- smeđe-zelena: D-SUB15 (14) = ()
- bijelo-žuto: D-SUB15 (15) = ()
- 15X0,25 [PVC]: 15X0,25 [PVC]
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
6 m
- Priključak
D-Sub muški konektor
- Ukupan broj polova
15
- Proizvođač-br. dijela
2926496
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
15
- Tip
CABLE-D-15SUB/M/OE/0,25/S/6,0M
- Dužina
6 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580198 Kabel CABLE-D-15SUB/M/OE/0,25/S/6,0M Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580198 Kabel CABLE-D-15SUB/M/OE/0,25/S/6,0M Phoenix Contact Sadržaj: 1 St.
Opis
Unaprijed sastavljen, oklopljeni okrugli kabel; Priključak 1: Pojedinačne žice (15-pinski) (Žice su označene i opremljene ferulama. Zaštitna pletenica je usmjerena na zaseban kraj kabela. Priključak 2: D-SUB konektor (1 x 15-pinski); Duljina kabela: 6 m
