Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet-CANopen Profinet 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (995,00 € / komad)
1.109,00 €
-10 %
995,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

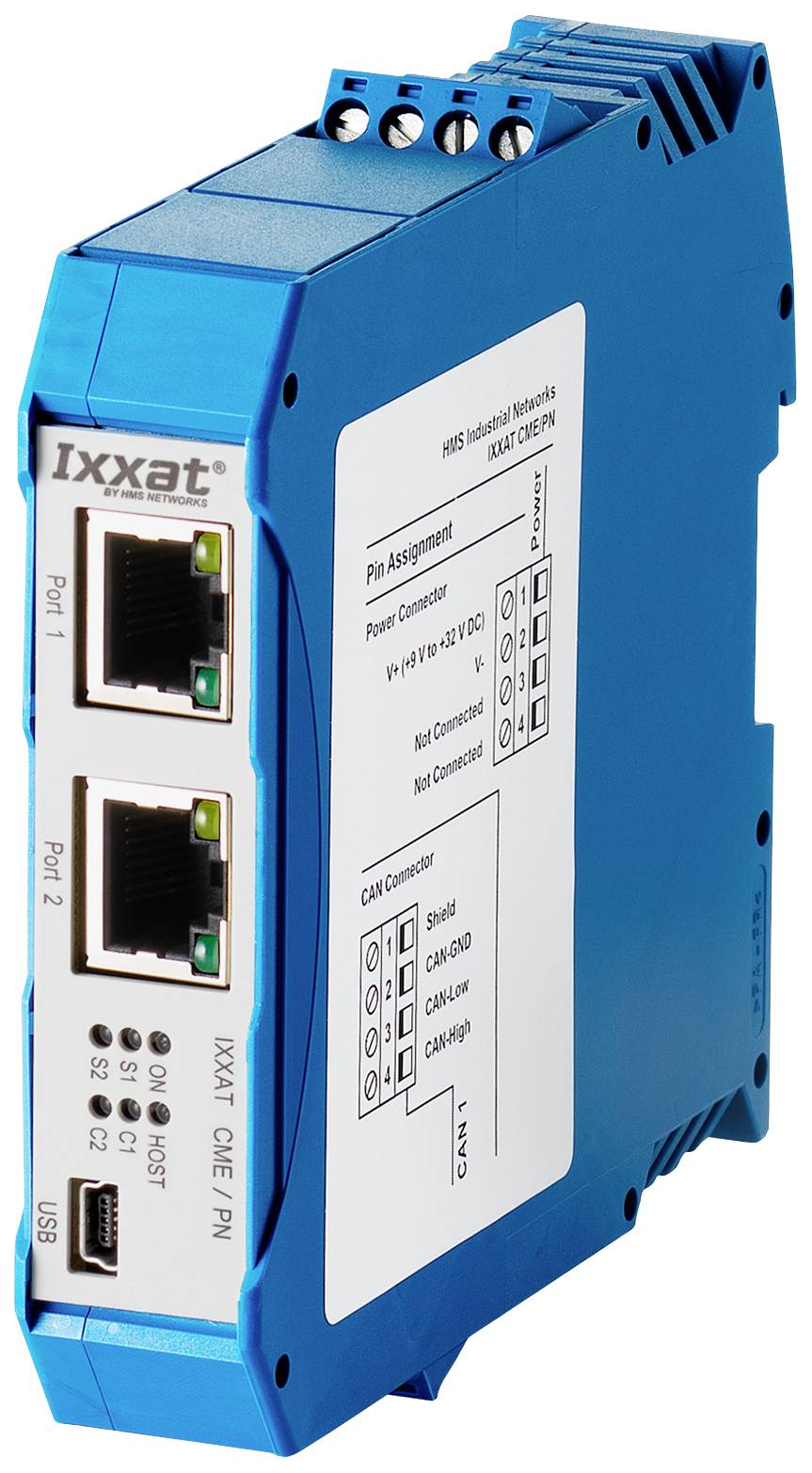

IXXAT CME / PN PROFINET-CANopen pristupnik
- Jednostavna konfiguracija pomoću isporučenog alata za konfiguraciju IXXAT
- Dvosmjerna razmjena podataka za PROFINET / CANopen
- Integrirani prekidač s 2 porta
- Konfiguracija putem Etherneta ili USB-a
Tehnički podaci
- CPU: STM32F407
- PROFINET sučelje: 2 x 100 Mbit / s Ethernet preko RJ45 konektora
- Prekidač: 2-portni prekidač integriran
- Sučelje CAN sabirnice: Galvanski odvojeno. Spajanje preko vijčanih stezaljki.
- Sučelje za konfiguraciju: USB ili daljinski pristup putem Etherneta
- Raspon temperature: -20 ºC ... +70 ºC
- Napajanje: 9 - 32 V / DC, 3 W.
- LED zaslon: uključeno, status hosta, status modula, status protokola, status pokretanja CAN-a, status pogreške CAN-a
- Kućište: plastično kućište za montažu na gornju šinu
- Dimenzije: cca 22,5 x 100 x 115 mm
- Vrsta proizvoda
Profinet-CANopen
- Sučelja (Advantech)
Profinet
- Tip
IXXAT CME/PN
- Min. radna temperatura
-20 °C
- Pogonski napon (detalji)
9 - 32 (prikaz, stručni). V/DC
- Pogonska tempratura
-20 °C (min)
- dim.
(Š x V) 22.5 mm x 100 mm
- Visina
100 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
1.01.0261.02106
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2497731 Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet-CANopen Profinet 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2497731 Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet-CANopen Profinet 1 St.
Opis
IXXAT CME / PN je moćan pristupnik koji se lako konfigurira za povezivanje CANopen uređaja i mreža na PROFINET. Gateway omogućuje razmjenu podataka u oba smjera i omogućuje, između ostalog, integraciju postojećih, isplativih sudionika CANopen u PROFINET mreže kao i pružanje podataka iz PROFINET sustava za korištenje u CANopen mrežama.
PRINCIP RADA
Na PROFINET strani, pristupnik radi kao IO uređaj i razmjenjuje podatke putem utora i pod-utora. Na strani CANopen, uređaj djeluje kao CANopen NMT master s PDO i SDO podrškom.
Konfiguracija pristupnika provodi se pomoću IXXAT konfiguracijskog alata, koji je besplatno uključen u opseg isporuke. Konfiguracijski alat stvara CDC konfiguracijsku datoteku za CANopen mrežu i GSDML datoteku za PROFINET. Konfiguracija na strani CANopen temelji se na EDS datotekama. GSDML datoteka omogućuje jednostavno integraciju pristupnika u PROFINET mrežu i adresiranje pristupnika iz PLC programa. Ovdje je pristupnik predstavljen kao jedan I/O uređaj. Svi podaci na CANopen strani koji se razmjenjuju s PROFINET mrežom preko gatewaya definirani su u GSDML datoteci kao varijable s nazivima varijabli, veličinom podataka i smjerom podataka. Ovaj pristup, koji uključuje obje strane pristupnika u konfiguraciji, za sada je jedinstven i značajno pojednostavljuje konfiguraciju.
Gateway ima integriranu 2-portnu sklopku koja omogućuje jednostavnu integraciju u topologije linije. Konfiguracija uređaja i ažuriranje firmvera odvija se putem USB 2.0 sučelja pristupnika ili daljinskim pristupom preko Ethernet sučelja.
Ovaj tekst je strojno preveden.
PRINCIP RADA
Na PROFINET strani, pristupnik radi kao IO uređaj i razmjenjuje podatke putem utora i pod-utora. Na strani CANopen, uređaj djeluje kao CANopen NMT master s PDO i SDO podrškom.
Konfiguracija pristupnika provodi se pomoću IXXAT konfiguracijskog alata, koji je besplatno uključen u opseg isporuke. Konfiguracijski alat stvara CDC konfiguracijsku datoteku za CANopen mrežu i GSDML datoteku za PROFINET. Konfiguracija na strani CANopen temelji se na EDS datotekama. GSDML datoteka omogućuje jednostavno integraciju pristupnika u PROFINET mrežu i adresiranje pristupnika iz PLC programa. Ovdje je pristupnik predstavljen kao jedan I/O uređaj. Svi podaci na CANopen strani koji se razmjenjuju s PROFINET mrežom preko gatewaya definirani su u GSDML datoteci kao varijable s nazivima varijabli, veličinom podataka i smjerom podataka. Ovaj pristup, koji uključuje obje strane pristupnika u konfiguraciji, za sada je jedinstven i značajno pojednostavljuje konfiguraciju.
Gateway ima integriranu 2-portnu sklopku koja omogućuje jednostavnu integraciju u topologije linije. Konfiguracija uređaja i ažuriranje firmvera odvija se putem USB 2.0 sučelja pristupnika ili daljinskim pristupom preko Ethernet sučelja.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- IXXAT CME / PN
- Uputstva za korištenje
- IXXAT softver za konfiguraciju
