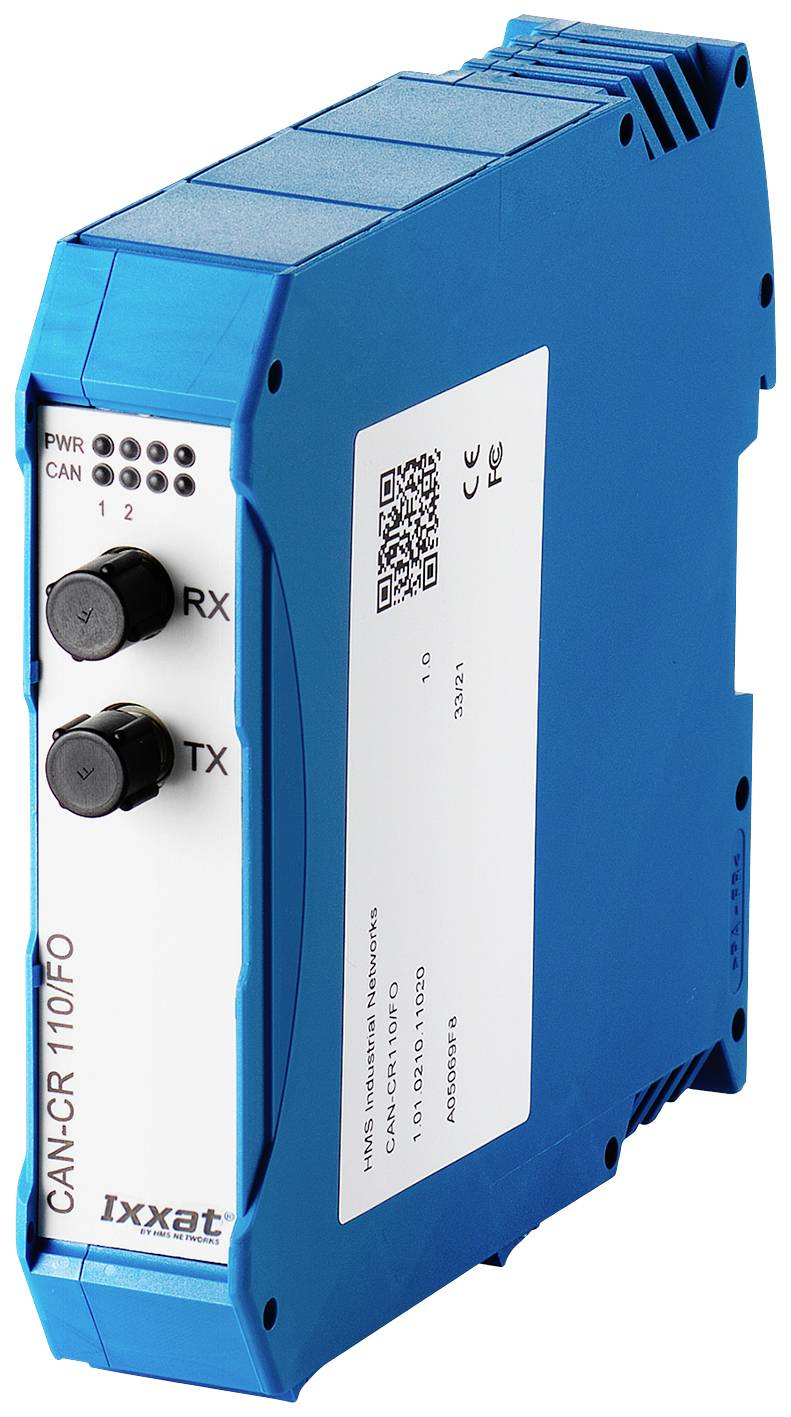

Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repetitor staklena vlakna Broj I/O: 2 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (699,00 € / komad)
699,00 €
sa PDV-om
Istaknuti proizvodi i detalji
CAN / CAN FD repetitor, vijčani konektor, optička veza, bez završnog otpornika
- Optički kabel omogućuje prijenos signala u okruženjima s visokim razinama EMC-a
- CAN i CAN FD sučelja u jednom uređaju
- Uštede troškova jednostavnijim ožičenjem
- Veća pouzdanost sustava
- Vrlo mali utjecaj na ponašanje sustava u stvarnom vremenu
Tehnički podaci
- Prikazi: proces prijenosa / neispravan segment (dvije duo LED diode,
- jedan po segmentu), snaga (jedna LED)
- Sučelje CAN sabirnice: ISO 11898-2 s CAN prigušivačem. Dva vijčana priključka.
- Dostupne su varijante sa i bez integriranih završnih otpornika.
- CAN brzine prijenosa: do 1 Mbit/s
- Sučelje CAN-FD sabirnice: ISO CAN-FD i neISO CAN-FD
- CAN FD brzine prijenosa: brzina arbitraže do 1000 kbit/s, brzina prijenosa podataka do 8000 kbit/s. Brzine podataka provjerene su testovima. Moguće su korisnički definirane brzine prijenosa.
- Oprez: Maksimalna brzina prijenosa podataka može se premašiti ovisno o specifičnim uvjetima primjene (duljina kabela, postavljene postavke, udaljene stanice, ...), ali se ni ona ne može postići.
- Prolazno kašnjenje: približno 300 ns (odgovara približno 60 metara dužine sabirnice) od bakrenog priključka FO repetitora preko optičkih vlakana do bakrenog priključka drugog FO repetitora (bez
- Vrijeme kašnjenja optičkog kabela; približno 5 ns/m)
- FO odašiljač: Broadcom HFBR 1404Z, 820 nm
- FO prijemnik: Broadcom HFBR 2402Z, 820 nm
- FO linija: F-SMA konektor; Višemodni optički kabel (samo staklo); Preporučeno: 50/125 µm, 62,5 / 125 µm, također kompatibilno sa: 100/140 µm, 200 µm (obratite pažnju na maksimalnu duljinu kabela)
- Maksimalna duljina kabela između repetitora: 50/125 µm: 1500 m, 62,5 / 125 µm: 2000 m
- Napajanje: 9 - 36 V / DC, tip. 70 mA, max. 100 mA, preko vijčanih stezaljki
- Galvanska izolacija: 1 kV DC / 1 sec, 500 V AC / 1 min; CAN 1 i CAN 2 i napajanje su međusobno galvanski odvojeni.
- Raspon temperature: -20 ºC ... +70 ºC
- Kućište, dimenzije: plastično kućište za DIN šinu, 22,5 x 105 x 120 mm
- Vrsta proizvoda
CAN/CAN-FD repetitor
- Sučelja (Advantech)
staklena vlakna
- Tip
CAN-CR110/FO
- Min. radna temperatura
-20 °C
- Pogonski napon (detalji)
9 - 36 (prikaz, stručni). V/DC
- Pogonska tempratura
-20 °C (min)
- Broj I/O
2
- dim.
(Š x V) 22.5 mm x 105 mm
- Maks. potrošnja struje
100 mA
- Visina
105 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
1.01.0210.11220
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repetitor staklena vlakna Broj I/O: 2 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repetitor staklena vlakna Broj I/O: 2 1 St.
Informacije
Informacije 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repetitor staklena vlakna Broj I/O: 2 1 St.
Opis
CAN-CR110 / FO se koristi za galvansko razdvajanje dva segmenta CAN / CAN FD mreže. Kao posebna značajka, repetitor odvaja neispravan segment od ostatka mreže kako bi preostala mreža mogla nastaviti s radom. Nakon što je kvar otklonjen, segment se automatski ponovno spaja na mrežu. Galvanska izolacija je implementirana i za CAN segmente i za napon napajanja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CAN-CR110 / FO
- Priručnik
