Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (349,00 € / komad)
349,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

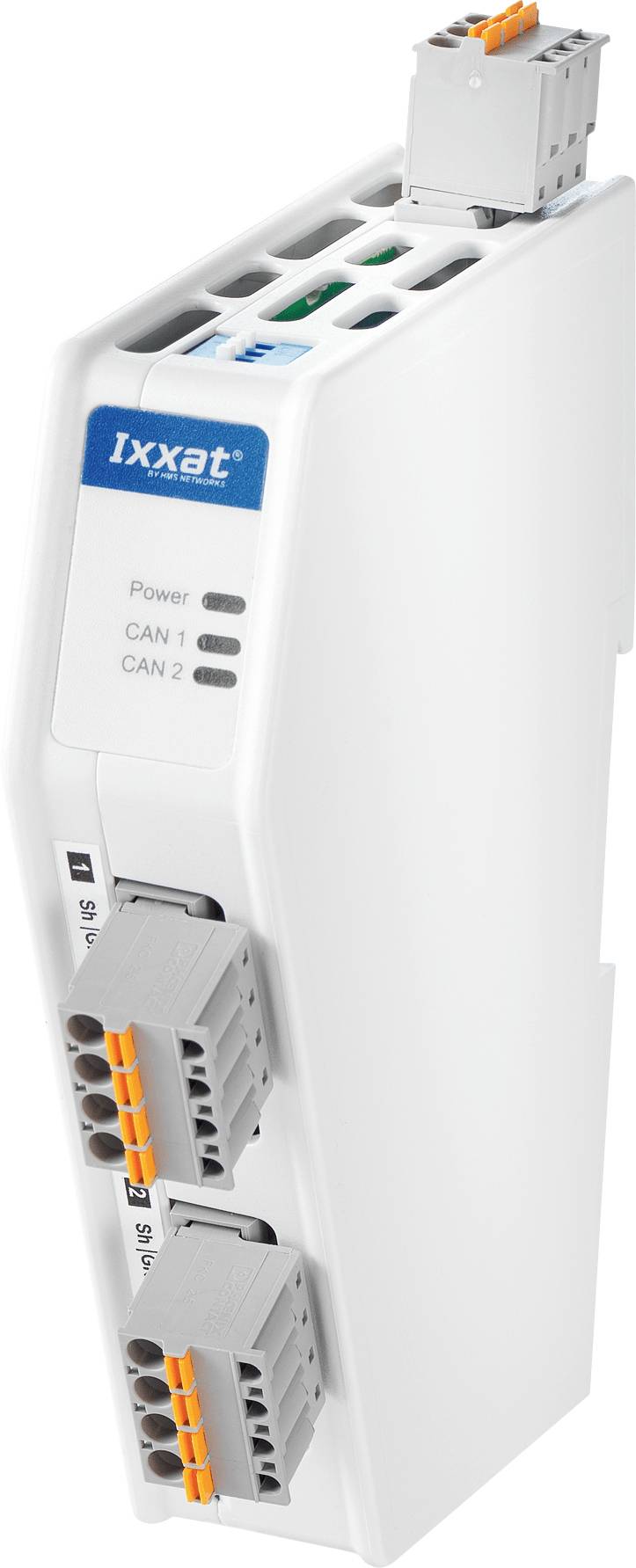

Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
- Zaštita mrežnih segmenata do 5 kV
- Uklonjivi utični konektori s opružnim steznim mehanizmom omogućuju brzu montažu i održavanje bez dodatnog alata
- Gotovo da nema utjecaja na ponašanje u stvarnom vremenu
- Veća fleksibilnost u dizajnu CAN FD mreža
- Isključuje neispravan segment tako da ostatak mreže može nastaviti funkcionirati
Tehnički podaci
- Sučelja: CAN FD, utičnica
- CAN brzine prijenosa: do 1 Mbit/s
- CAN/CAN FD brzine prijenosa: 14 kBit/s do 8000 kBit/s
- CAN završni otpornik: Za svaki CAN/CAN FD kanal; zasebno prebacivanje preko klavirske sklopke
- Prolazno kašnjenje: Tip. 175 ns (odgovara približno 35 m duljine kabela)
- Galvansko odvajanje: CAN-CAN i CAN-Power s najmanje 5 kV DC tijekom 1 minute; CAN zaštititi s uzemljenjem i napajati s uzemljenjem s najmanje 2 kV DC na 1 minutu
- Kućište: Plastično kućište za DIN šinu
- Vrsta proizvoda
CAN/CAN-FD repetitor
- Sučelja (Advantech)
CAN Bus
- Tip
CAN/FD Repeater Standard
- Maks. radna temperatura
70 °C
- Min. radna temperatura
-20 °C
- Pogonski napon (detalji)
10 do 30 V +-0 %
- Pogonska tempratura
-20 do 70 °C
- Broj I/O
2
- dim.
(Š x V) 27 mm x 109 mm
- Visina
109 mm
- Širina
27 mm
- Proizvođač-br. dijela
1.01.0211.20000
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
Informacije
Informacije 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
Opis
Ixxat CAN/FD Repeater Standard s dva CAN/CAN FD sučelja koristi se za galvansku izolaciju dva segmenta CAN mreže i nudi vrlo visoku galvansku izolaciju do 5 kV, što ga čini prikladnim čak i za zahtjevne aplikacije. Može se koristiti za povećanje nosivosti CAN sabirnice s čvorovima, za fizičko spajanje CAN/CAN FD sabirničkih sustava ili za umetanje galvanske izolacije.
Repetitor stvara potrebnu fleksibilnost za optimizaciju strukture CAN/CAN FD mreža i oslobađanje CAN mreža od ograničenja strukture sabirnice. Integrirani završni otpornici sabirnice sprječavaju refleksiju na krajevima kabela i osiguravaju optimalnu komunikaciju.
Kao prednost, CAN repetitor odvaja neispravan segment od ostatka mreže tako da preostala mreža može nastaviti funkcionirati. Nakon što je greška otklonjena, segment se automatski ponovno spaja na mrežu.
Galvanska izolacija implementirana je za segmente CAN/CAN FD i napon napajanja i pouzdano povećava zaštitu uređaja od oštećenja elektronike uzrokovanih vršnim naponima.
