Name: Fischer 533376 STSI M10x181 A2 hangar vijak
Brand: Fischer
SKU: 3028796
Availability: BackOrder

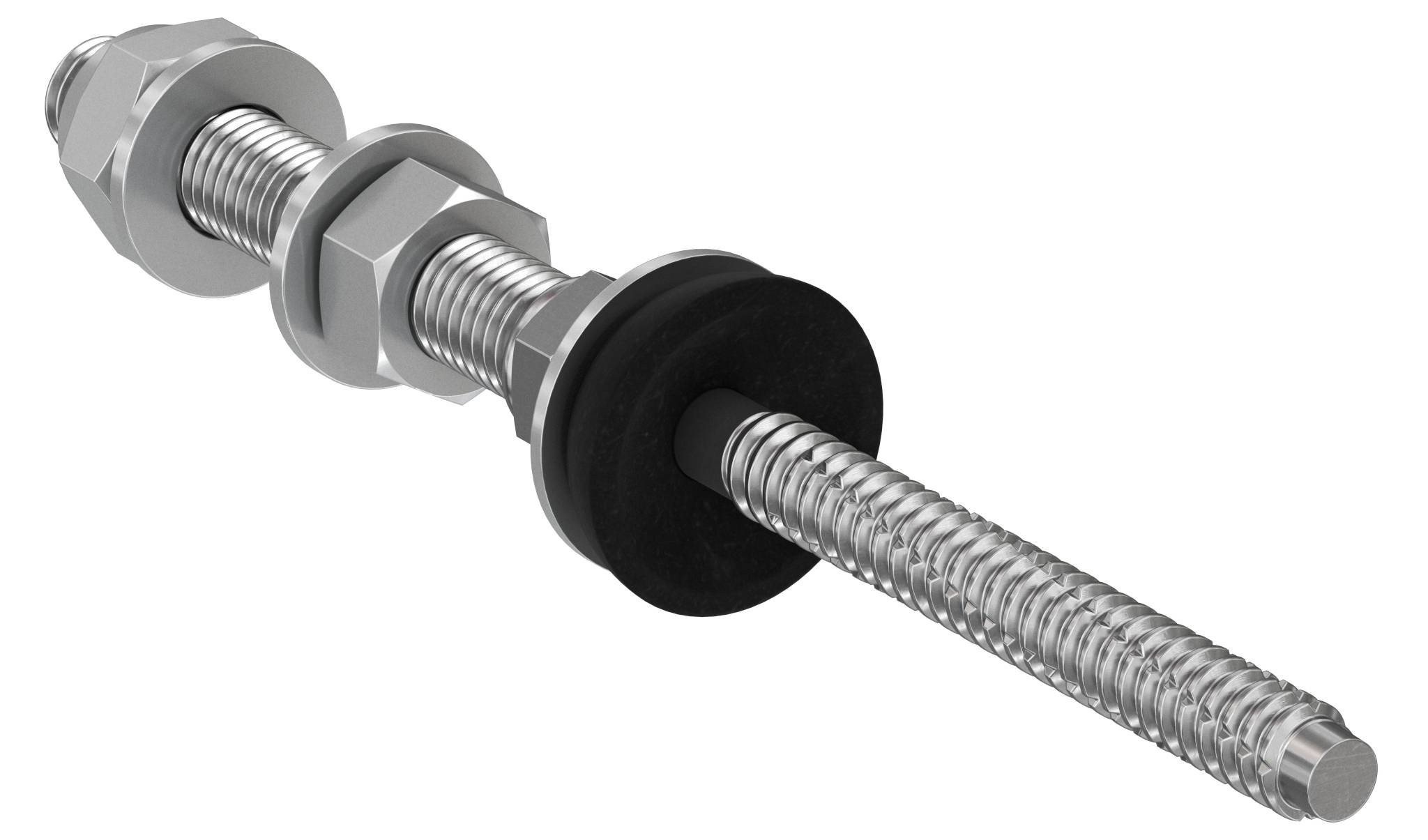

Montaža navojnog metalnog vijka s matkicama, podloškama i gumenim ili plastičnim razmakom na bijeloj pozadini.

Fischer 533376 STSI M10x181 A2 hangar vijak-1

Fischer 533376 STSI M10x181 A2 hangar vijak-2

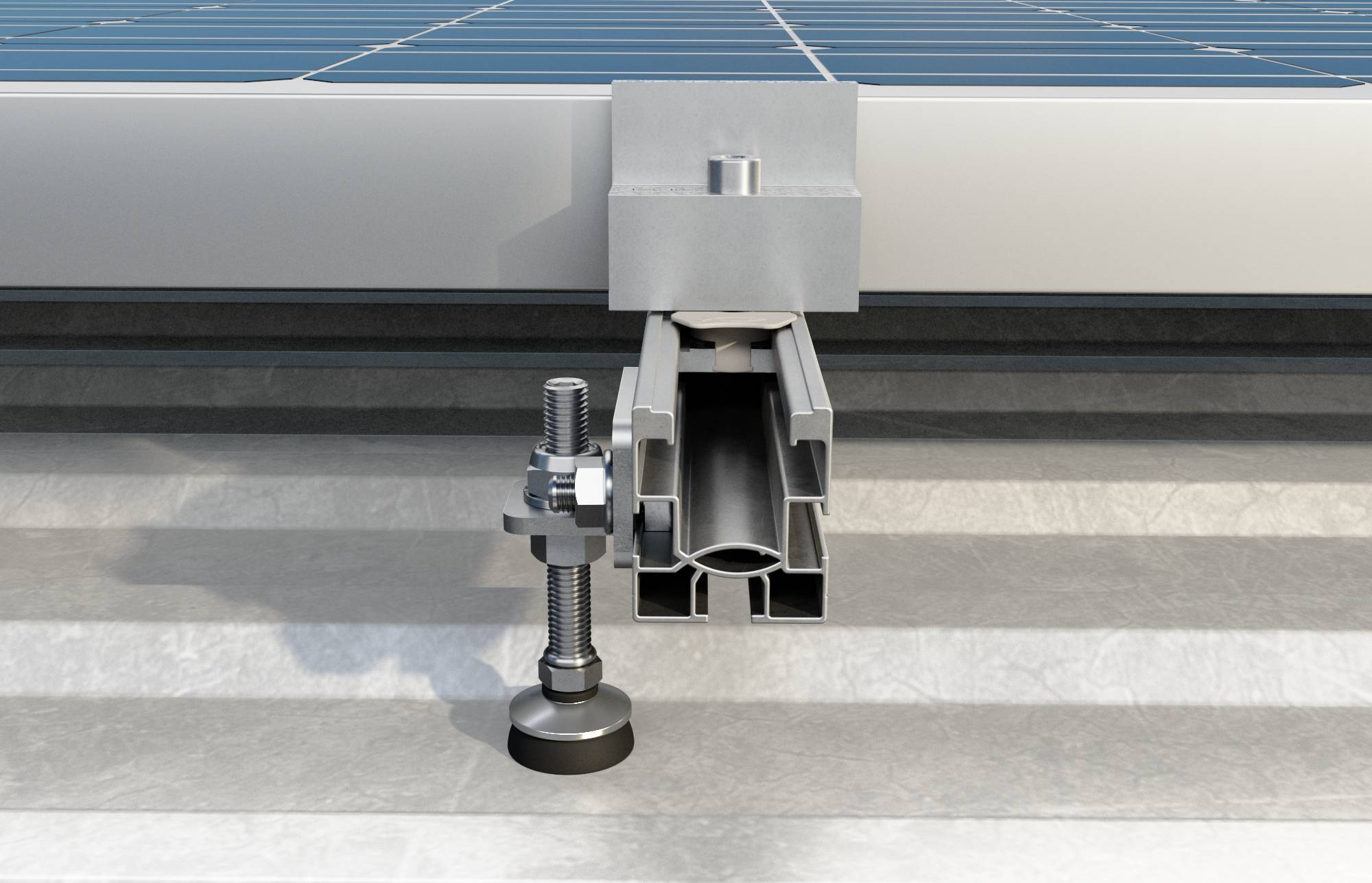

Poprečni presjek nosive sponke za solarni panel koja osigurava okvir na krovnoj šini sa vijkom i podesivom bazom.

Fischer 533376 STSI M10x181 A2 hangar vijak-4

1/5

Dostava pon,26.10.

2 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (104,99 € / komad)

104,99 €

uklj. PDV

samo 11,27 €

Dostupno još samo 2 Set(ovi) - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

fischer stock vijak valoviti lim STSI M10 x 181 A2 nehrđajući čelik A2

Integrirana EPDM brtva za brtvljenje i zaštitu od vlage i kiše.Donji navoj za čelik
Metrički vanjski navoj
Integrirana EPDM brtva
Izrađen od A2 nehrđajućeg čelika
Odredite duljinu vijka STSI vješalice ovisno o debljini potporne strukture
Odredite središnju udaljenost vijaka STSI vješalice ovisno o opterećenju snijega i vjetra na gradilištu i nagibu krova
Odredite položaj vijaka STSI vješalice ovisno o potpornoj konstrukciji i rasporedu instalacije
Prethodno izbušite krovište s 14 mm, a čeličnu gredu s 6,5 mm
Pričvrstite STSI vješalicu na čeličnu konstrukciju. EPDM guma naliježe na oblogu
Zategnite MU maticu na brtvi kako biste održali vodonepropusnost
Bitumenskim brtvilom pažljivo zatvorite mjesto gdje vijak izlazi iz krova
Pričvrstite SSP ili MW spojnu ploču podešavanjem visine pomoću MU matica
Prikladno za sustav valovitog krova:
SolarLight tračnica
SolarFish tračnica
STSI vješalica za pričvršćivanje vijcima:
Izravno na čelične grede i tračnice nakon prethodnog bušenja

Tehnički podaci

Promjer 8 mm
Navoj: M10
Duljina drvenog konca: 70 mm
Dužina: 181 mm
Duljina metričkog navoja: 56 mm
Duljina osovine: 8,5 mm
Vrsta navoja: dupli navoj

Vrsta proizvoda: hangar vijak

Težina: 180 g

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3028796 Fischer 533376 STSI M10x181 A2 hangar vijak

Opis

STSI je vješalica izrađena od A2 nehrđajućeg čelika. Vijak za vješalicu prikladan je za pričvršćivanje podkonstrukcija fotonaponskih sustava na kosim krovovima s valovitim limom ili lažnim cementnim pokrovom. U tu svrhu se u nosivu čeličnu podkonstrukciju montira vijak za vješanje. Vijak STSI vješalice isporučuje se unaprijed montiran s EPDM brtvom, steznom maticom i parom matica za spajanje na MW ili SSP konzole. Brza montaža jer se krovni pokrov ne mora skidati tijekom montaže. Zahvaljujući EPDM brtvi održava se vodonepropusnost krova.

Ovaj tekst je strojno preveden.
