Name: Fischer 512195 SolarFlat Blechdach 400 AL krovni nosač
Brand: Fischer
SKU: 3028782
Availability: BackOrder

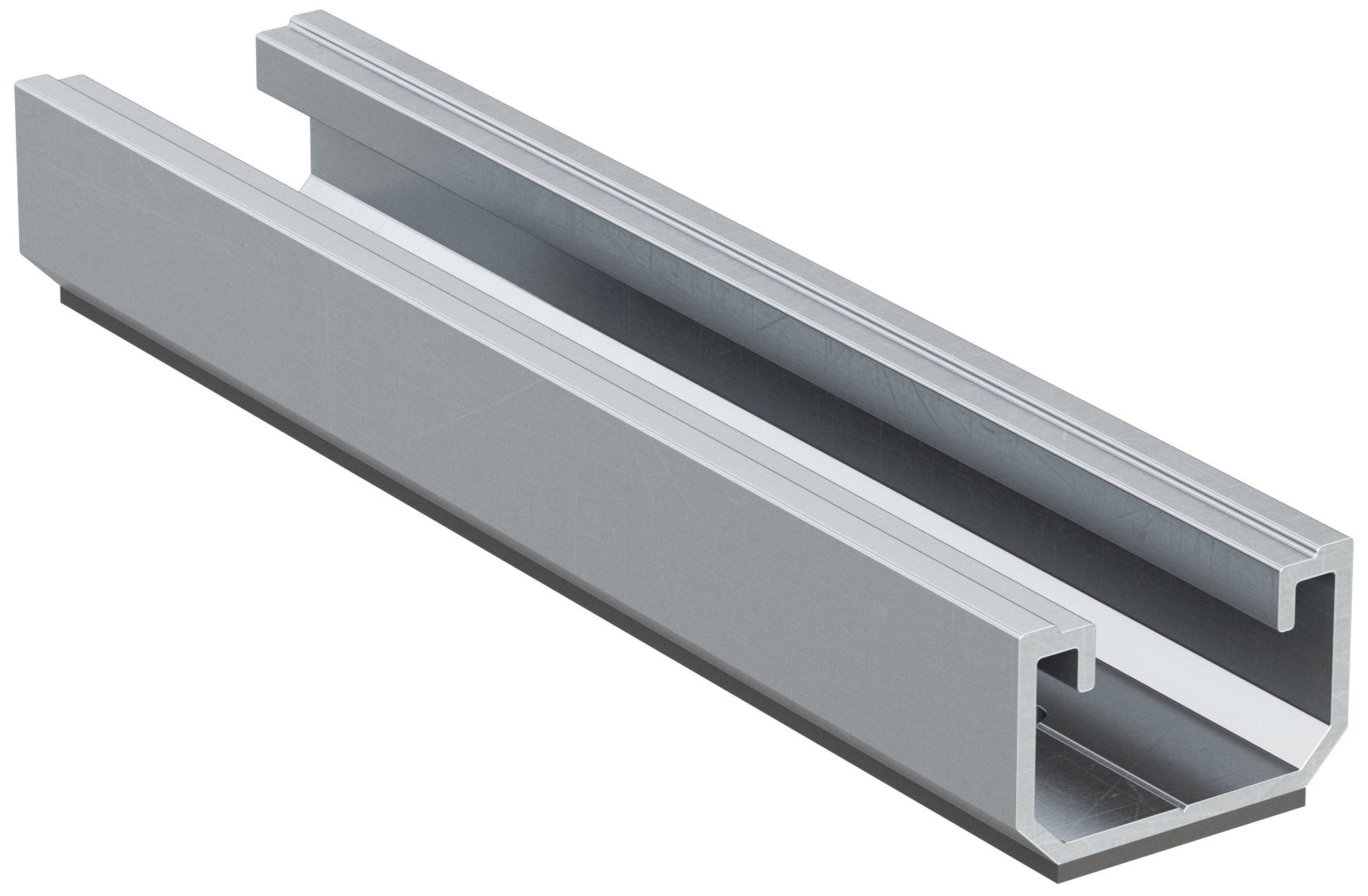

3D prikaz sivog metalnog U-profila s dva uzdignuta bočna pojasa, prikazan u perspektivi na bijeloj pozadini.

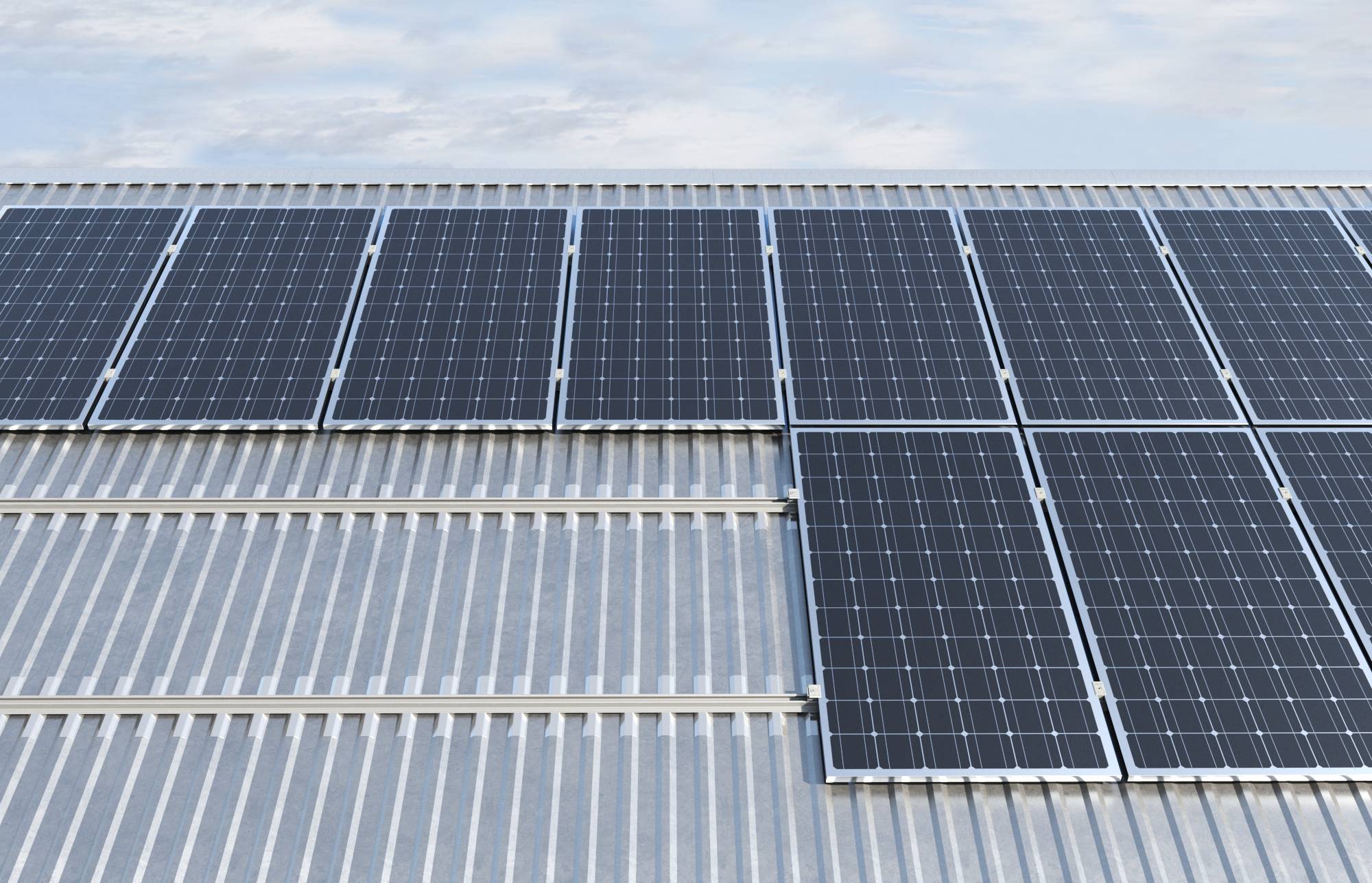

Fischer 512195 SolarFlat Blechdach 400 AL krovni nosač-1

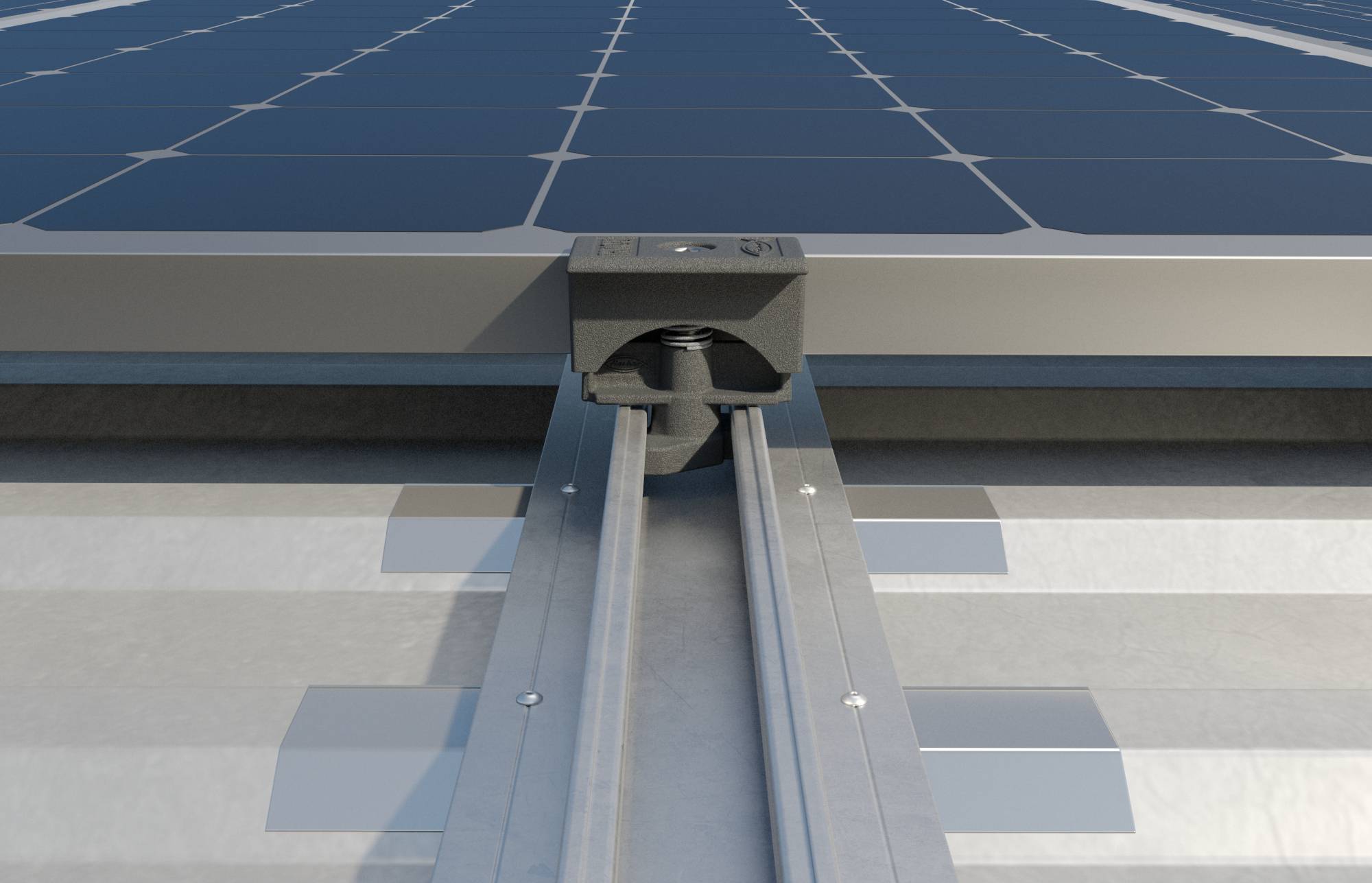

Detaljan prikaz montažne šine solarnog panela i stezaljke koja osigurava panel na nizu na krovu.

1/3

Dostava pon,26.10.

2 Set(ovi) - zaliha Njemačka

Broj

Set(ovi) - zaliha Njemačka

Ukupno (1 m = 12,25 €)

244,99 €

uklj. PDV

samo 20,49 €

Dostupno još samo 2 Set(ovi) - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

fischer profil za limeni krov SolarFlat 400 mm aluminij

Za montažu PV panela u portretnom formatu na trapezoidne ploče
Idealno za optimizaciju konstrukcije u instalacijama veće površine
Izrađen od aluminija AW 6060 T6
Odrediti središnji razmak spojeva ovisno o nagibu rebara trapeznog lima i opterećenju snijega i vjetra na gradilištu
Između šine i trapeznog lima zalijepite sloj CG INT butilne ljepljive trake. Provjerite je li butilna traka uvijena tako da je aluminijski sloj na strani na koju se oslanja tračnica
Kod pričvršćivanja ALG zakovicama, šinu postaviti na trapezni lim i izbušiti šinu i lim svrdlom 5,5 mm.
Kod pričvršćivanja sa 6x25 EPDM samobušećim vijcima, prethodno izbušite Solar Flat krovnu šinu od lima na mjestu gdje se treba izvršiti pričvršćivanje. Postavite već izbušenu tračnicu na lim i zavrnite samobušeći vijak provlačeći ga kroz prethodno izbušenu rupu u tračnici
Prikladno za ugradnju fotonaponskih sustava na trapezoidne ploče

Tehnički podaci

Težina u kg/m: 0,724 kg/m
Dužina: 400 mm
Presjek profila: 2,68 cm²
Moment inercije: 2,19 cm4
Moment inercije: 11,9 cm4
Modul presjeka: 1,22 cm³
Modul presjeka: 2,88 cm³

Vrsta proizvoda: krovni nosač

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3028782 Fischer 512195 SolarFlat Blechdach 400 AL krovni nosač

Opis

fischer Solar Flat Sheet Metal Roof je šina izrađena od aluminijske legure za pričvršćivanje fotonaponskih sustava na ravne ili kose krovove s trapeznim limom i ortogonalnim pričvršćivanjem. Korištenjem ALG zakovica montaža je brza i jednostavna. Osim toga, fotonaponski modul može se brzo instalirati pomoću univerzalnih terminala PMU/PMCU i unaprijed sastavljenih terminala PM-F/PM-C. U kratkim komadima za visoku fleksibilnost. Prethodno izbušeni dijelovi za montažu s ALG zakovicama i samobušećim EPDM vijcima.

Ovaj tekst je strojno preveden.
