Name: Fischer 571747 RH 52-67 HB AL krovne kuke
Brand: Fischer
SKU: 3028836
Availability: BackOrder

Metalni montažni stezač s C-oblikovanom zagradom i bolcnom bazom, koristi se za pričvršćivanje strukturnih komponenti na bijeloj pozadini.

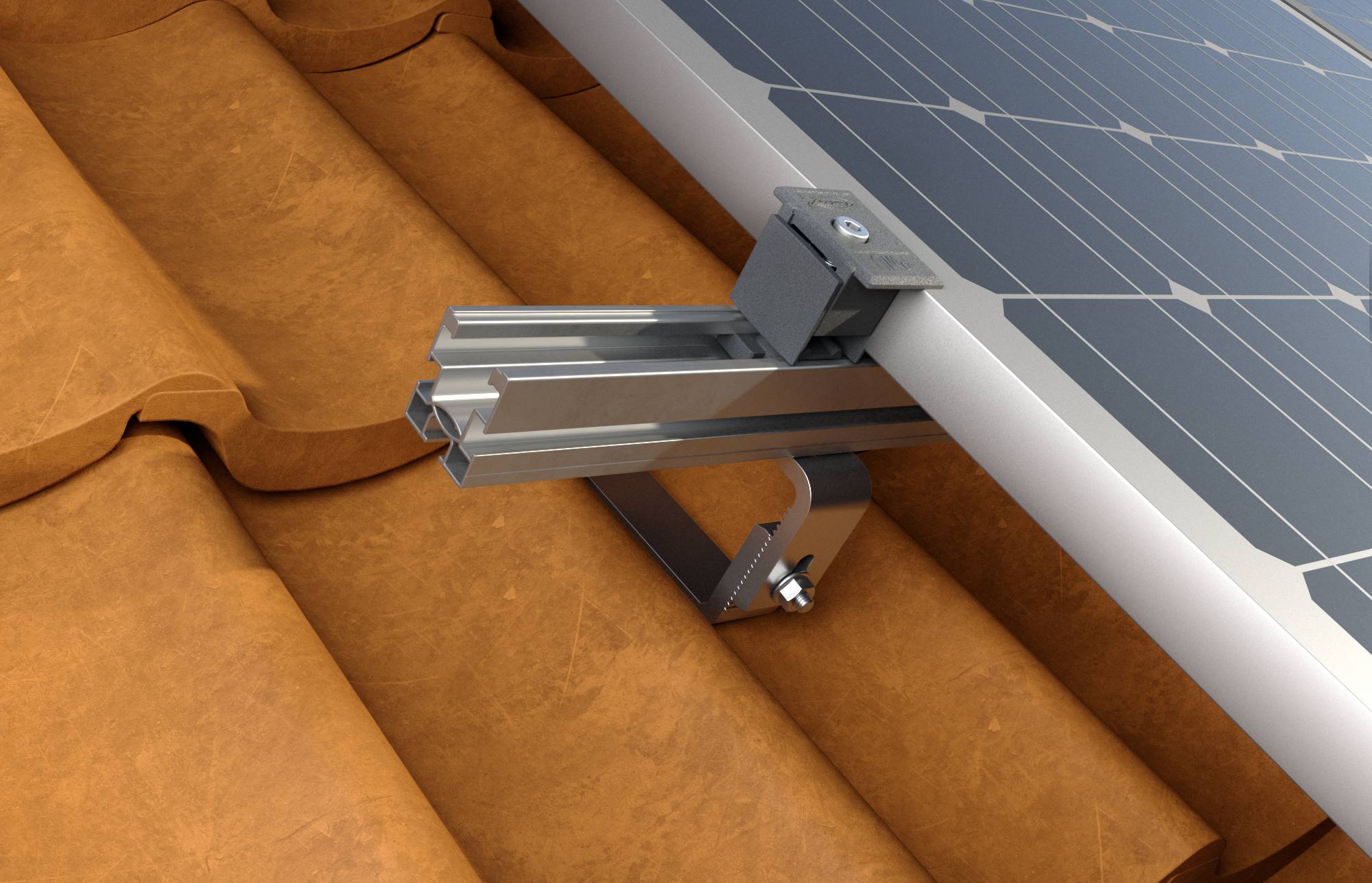

Detaljan prikaz sponge za montažu solarnog panela pričvršćene na krovne pločice, prikazuje kako se panel fiksira na krov.

1/2

Dostava pon,26.10.

2 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (199,99 € / komad)

199,99 €

uklj. PDV

samo 16,39 €

Dostupno još samo 2 Set(ovi) - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

fischer krovna kuka RH 52-67 HB AL aluminij

Krovna kuka ima četiri elementa za podešavanje: Horizontalno podešavanje na osnovnoj ploči omogućuje prilagodbu crijepu, donji omogućuje prilagođavanje različitim debljinama crijepa, srednji okomiti omogućuje podešavanje razmaka između profila i vrha pločice, gornji vam omogućuje vodoravno poravnavanje tračnice
Prikladno za krovne crijepove ukupne debljine od 40 do 52 mm (571745) ili 52 do 67 mm (571747)
Kuka/šina za brzo spajanje ne zahtijeva nikakve dodatne vijke
Široka temeljna ploča nudi varijabilno pričvršćivanje na kontra letvu
Različite rupe povećavaju izbor u rasporedu montaže
Velika nosivost omogućuje upotrebu manjeg broja krovnih kuka
Odredite središnju udaljenost krovnih kuka na temelju opterećenja snijegom i vjetrom na gradilištu i odredite položaj ovisno o potpornoj konstrukciji i lokalnim uvjetima
Podignite crijep i pričvrstite osnovnu ploču kuke s odgovarajućim zatvaračem
Podesite visinu i širinu potrebne za vrstu krova i zategnite vijke na podesivim spojevima kako biste učvrstili kuku na mjestu
Spoj na vrhu kuke umetnite u bočni žlijeb tračnice koju koristite. Spoj se može rotirati kako bi se prilagodio tračnicama SolarLight ili SolarFish
Kosi krov s crijepom različitih debljina

Tehnički podaci

Raspon podešavanja: 52 - 67 mm

Vrsta proizvoda: krovne kuke

Težina: 360 g

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3028836 Fischer 571747 RH 52-67 HB AL krovne kuke

Opis

Aluminijska kuka RH HB AL prikladna je za postavljanje fotonaponskih sustava na strmim krovovima s različitim debljinama crijepa. Zahvaljujući horizontalnom podešavanju na osnovnoj ploči, krovna kuka se može precizno namjestiti na crijep. Donji položaj za podešavanje omogućuje podešavanje krovne kuke na različite debljine crijepa. Gornji položaj za podešavanje omogućuje podešavanje udaljenosti šine od vrha krovnog crijepa. Oblik kuke je dizajniran da izdrži regulatorna opterećenja snijega i vjetra bez oštećenja cigle. Krovna kuka nudi nekoliko elemenata za podešavanje: donji omogućava podešavanje debljine crijepa, vertikalni element za podešavanje na vrhu omogućava podešavanje razmaka između profila i vrha crijepa. Opcija gornjeg podešavanja omogućuje da se tračnica poravna paralelno s pričvršćivanjem strehe/sljemena s vijcima A2-PowerFast, bilo s tri vijka Ø6 ili dva vijka Ø8. Visoka nosivost omogućuje upotrebu manjeg broja krovnih kuka Krovna kuka ima kontroliranu deformaciju i dizajnirana je tako da ne savija i ne oštećuje crijep Krovna kuka je predmontirana i može se postaviti bez dodatnog pribora Krovna kuka je stabilna , lagan i izrađen od aluminija, kako bi se osigurao dug životni vijek sustava Rotiranjem zgloba, krovna kuka postaje kompatibilna i sa SolarLight i SolarFish tračnicama.

Ovaj tekst je strojno preveden.
