Name: Fischer 520112 PM C 33-39 AL sw srednja stezaljka
Brand: Fischer
SKU: 3028788
Availability: BackOrder

Eksplozivni prikaz opruge s napetošću na hladnjaku s dvije crne metalne čeljusti, centralnom zavojnom oprugom i sivom ploči za regulaciju na bijeloj pozadini

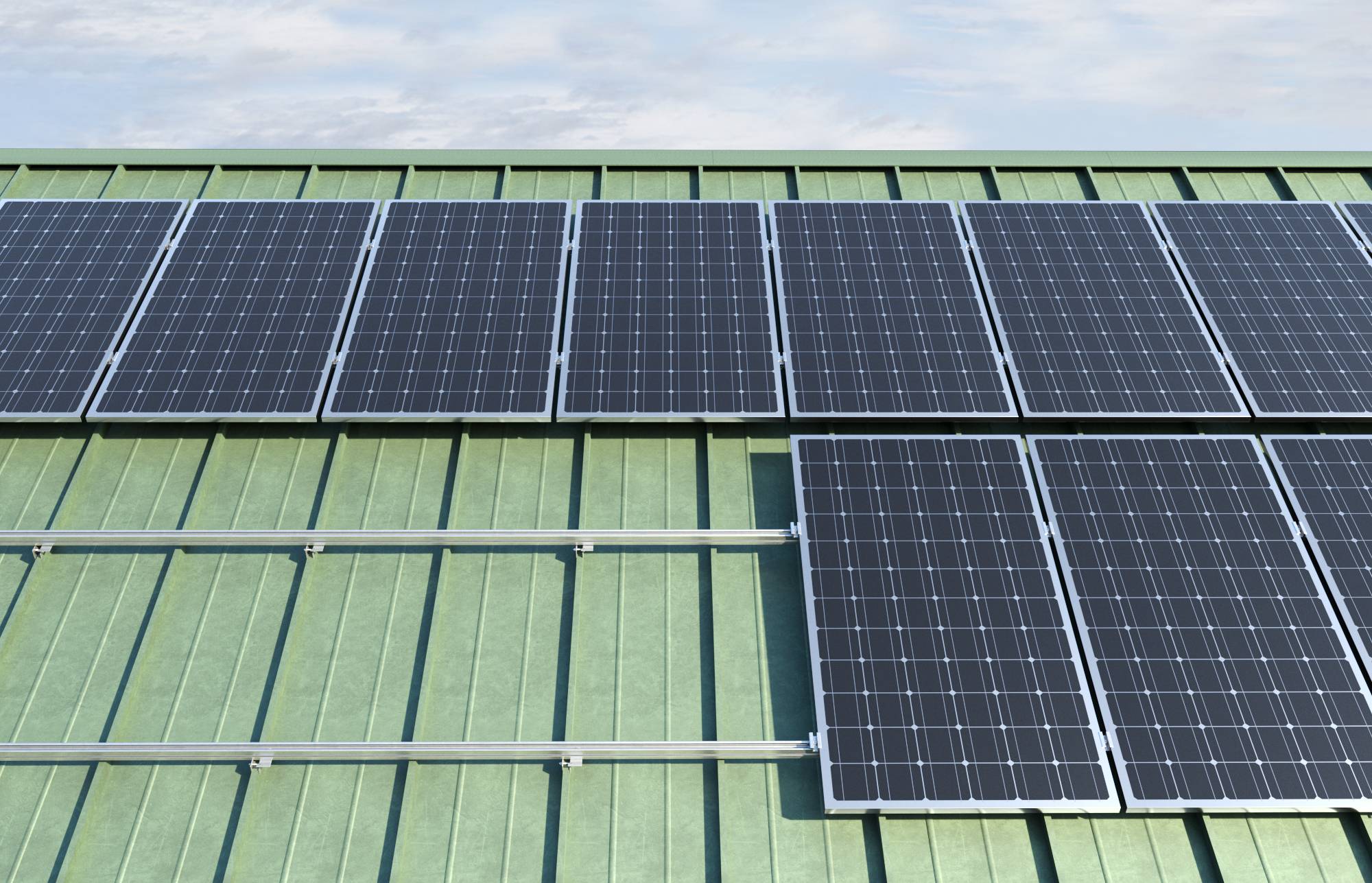

Solarni paneli montirani na zelenoj metalnoj krovnoj površini pod jasnim nebom.

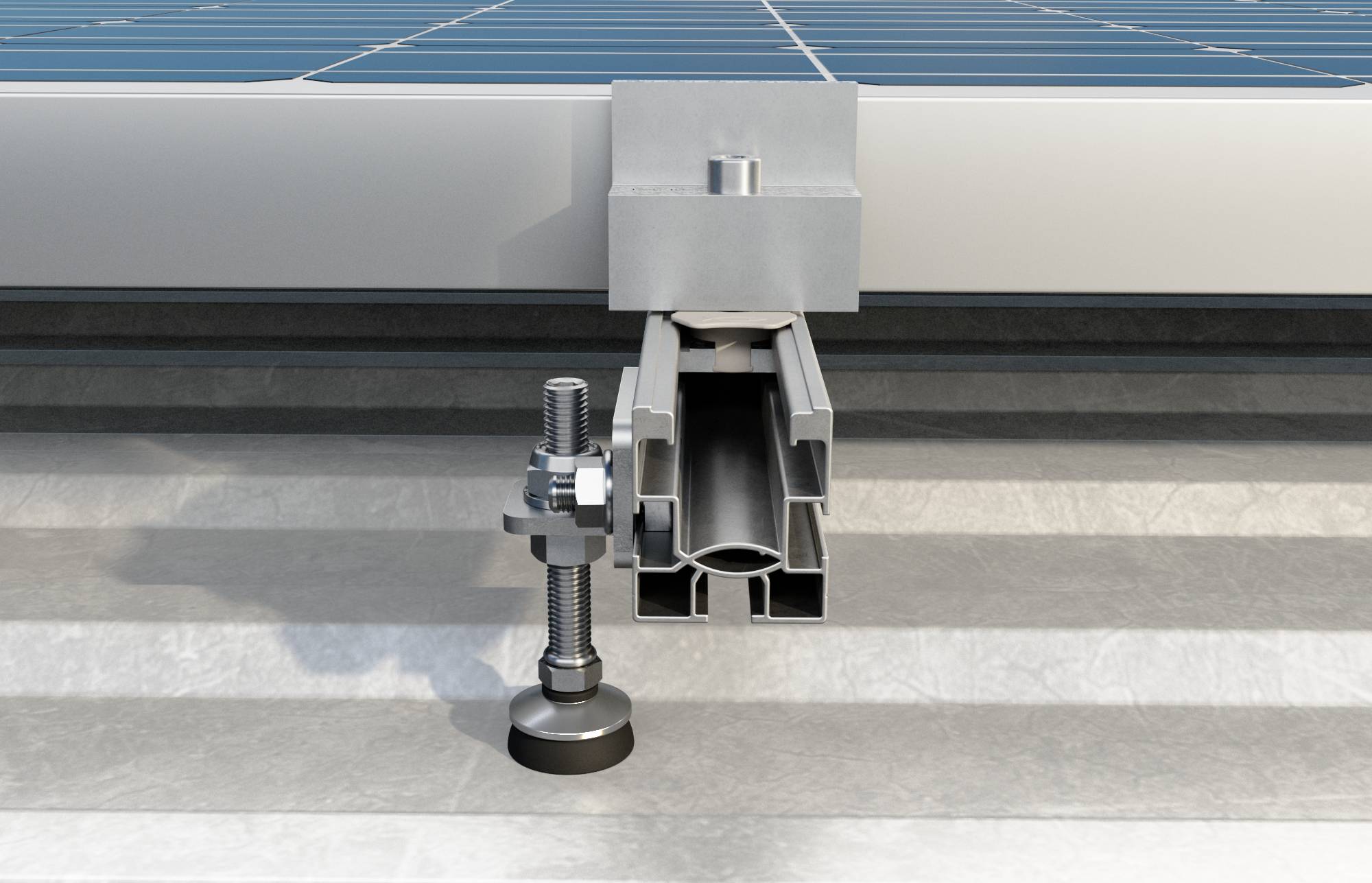

Presjek montažnog stezača solarnog panela pričvršćenog na metalnu šinu sa podesivom bazom sa vijkom, prikazujući konekciju instalacije.

1/3

Dostava pon,26.10.

30 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (32,99 € / komad)

32,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

fischer srednja stezaljka predmontirana PM C 33-39 AL crna

Prethodno sastavljen
Čekić matica sa kopčom za brzo umetanje u šinu
Integrirana opruga za lakše pozicioniranje PV panela
Stezaljka i matica od aluminija AW 6060 T66, vijak od nehrđajućeg čelika A2-70, obujmica od PA 6
Umetnite donji dio središnje stezaljke PM C u gornji žlijeb tračnice
Okrenite predmontiranu srednju stezaljku PM C za 90° u smjeru kazaljke na satu
Pričvrstite PV modul zateznim momentom od približno 10 Nm na imbus vijak (TCEI)
Pogodan za:
Sustavi kosih krovova s kukama
Trapezni limeni krovni sustavi
Krovni sustavi od valovitog metala
Specijalne konstrukcije
S:
SolarLight
SolarMid
SolarMetal limeni krov
SolarFlat limeni krov

Tehnički podaci

Moment ugradnje: 10 Nm
Debljina modula: 33 - 39 mm
Veličina ključa (unutarnji šesterokutni): 6 mm
Duljina vijka: 40 mm

Vrsta proizvoda: srednja stezaljka

Težina: 70 g

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3028788 Fischer 520112 PM C 33-39 AL sw srednja stezaljka

Opis

PM C je predmontirana srednja stezaljka za PV module s aluminijskim okvirima. PM C-stezaljka dostupna je u različitim varijantama ovisno o debljini PV panela. Stezaljka ima čekić maticu s posebnim plastičnim kavezom za lakše pozicioniranje matice u središnjem utoru tračnice. Opruga drži stezaljku podignutu dok se ne zategne kako bi se olakšalo pozicioniranje PV panela. Zahvaljujući opruzi, predmontirana središnja stezaljka PM C ostaje podignuta tijekom faza zatezanja, a zahvaljujući plastičnom elementu ostaje na mjestu bez klizanja. Stezaljke ne zahtijevaju nikakve dodatne elemente kao što su vijci, brtve ili vijci.
