Name: Bürkert proporcionalni regulacijski ventil tlaka 282985 6223 G 3/4 Nazivna širina 13 mm Materijal kućišta mjed Brtveni m
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

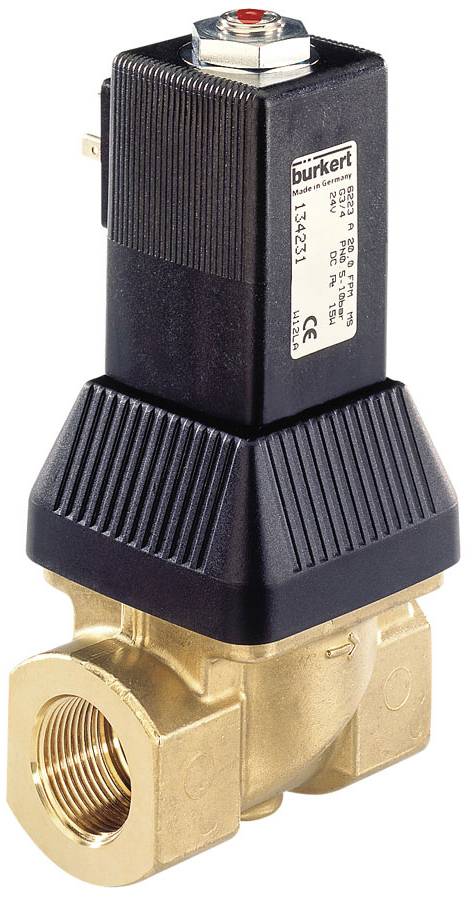

Elektromagnetski ventil s crnim kućištem i mesinganim priključcima koji se koristi za upravljanje tekućinama.

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (409,00 € / komad)

409,00 €

uklj. PDV

samo 29,71 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bürkert proporcionalni regulacijski ventil tlaka 282985 6223 G 3/4 Nazivna širina 13 mm Materijal kućišta mjed Brtveni material FKM 1 St.

Kontrolni ventil za kontinuiranu kontrolu tekućina
Niska histereza i visoka ponovljivost
Kontrola s PWM signalom
Upravljani pilot, ventil za čvrsto zatvaranje

Tehnički podaci

Materijal brtve - materijal brtve pilota: FKM (fluoro guma)
Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 90 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
Tlak i temperatura - nazivni tlak min: 0,5 bara
Tlak i temperatura - Nazivni tlak max: 10 bara
Tlak i temperatura - diferencijalni tlak max: 10 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
Električni priključak - Vrsta električnog priključka: muški
Karakteristike uređaja - princip rada glavnog ventila: klip
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - Protok: preko sjedala
Svojstva uređaja - vakuumska izvedba: Br
Karakteristike uređaja - verzija za kisik: Br
Svojstva uređaja - Vrsta pogona: podizno sidro
Karakteristike uređaja - Rad: servo upravljan
Svojstva uređaja - Odvajanje medija: Ne
Svojstva uređaja - Preklopna funkcija: kontinuirana
Svojstva uređaja - Izvršenje analize: Br
Karakteristike uređaja - Steam verzija: Ne
Svojstva uređaja - vodilica jezgre: klizni prsten
Karakteristike uređaja - PWM frekvencija min.: 180 Hz
Karakteristike uređaja - PWM frekvencija max.: 280 Hz
Svojstva uređaja - raspon podešavanja: 1:10
Svojstva uređaja - vodilica jezgre 2: klizni prsten
Medij i kalibracija - položaj ugradnje: bilo koji
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 2,695 l/min
Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,2 mm
Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 13 mm
Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 2,7 m3/h
Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/2 inča
Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
Proces / linijski priključak - Linijski priključak 1 oznaka navoja: 3/4
Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
Proces / linijski priključak - linijski priključak 2 oznaka navoja: 3/4
Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
Napon - napon min / nazivni napon: 24 V
Napon - Napon max / Nazivni napon: 24 V
Napon - AC napon: Br
Napon - DC napon: Da
Napon - pozitivna tolerancija napona: 10%
Napon - negativna tolerancija napona: 10%
Zavojnica (jezgra) - Veličina zavojnice: 40 mm
Zavojnica (jezgra) - Vrsta zavojnice: priključena
Zavojnica (jezgra) - materijal zavojnice (pokrivač): PA (poliamid)
Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeća cijev jezgre Materijal: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 1 Materijal: PTFE (politetrafluoretilen)
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 2 Materijal: PTFE (politetrafluoretilen)
Zavojnica (jezgra) - dio u kontaktu s medijem Odstojna čahura Materijal: nehrđajući čelik
Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
Način rada - Priključak fluidnog voda Broj: 2
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
Odobrenja - Nazivna snaga: 10 W

Vrsta: 282985

Vrsta proizvoda: proporcionalni regulacijski ventil tlaka

Radni napon: 24 V/DC

Materijal kućišta: mjed

Priključak: G 3/4

Radni tlak (maks: 10 bar

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Potrošnja struje: 10 W

Proizvođač-br. dijela: 282985

Radni tlak (min.): 0.5 bar

Brtveni material: FKM

Funkcija: 2/2 zatvoreno monostabilno

Temperaturni opseg medija: -10 do 90 °C

Maks. temperatura medija: 90 °C

Min. temperatura medija: -10 °C

Medium: voda

Nazivna širina: 13 mm

QNn vrijednost: 2.695 l/min

: IP65

Maks. temperatura okoline: 55 °C

Min. temperatura okoline: -10 °C

Način rada: servo upravljano

Kv vrijednost: 2.7 m³/h

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047014 Bürkert proporcionalni regulacijski ventil tlaka 282985 6223 G 3/4 Nazivna širina 13 mm Materijal kućišta mjed Brtveni m

Upute za rad i sigurnost

Upute za rad i sigurnost 3047014 Bürkert proporcionalni regulacijski ventil tlaka 282985 6223 G 3/4 Nazivna širina 13 mm Materijal kućišta mjed Brtveni m

Opis

Ventil tipa 6223 može se koristiti kao pokretač za kontrolu velikih količina tekućine. Niska histereza, visoka ponovljivost i dobra osjetljivost odgovora osiguravaju dobro ponašanje kontrole. Ventil se čvrsto zatvara. Uključena zavojnica može se jednostavno zamijeniti.

Ovaj tekst je strojno preveden.

Napomene

KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
