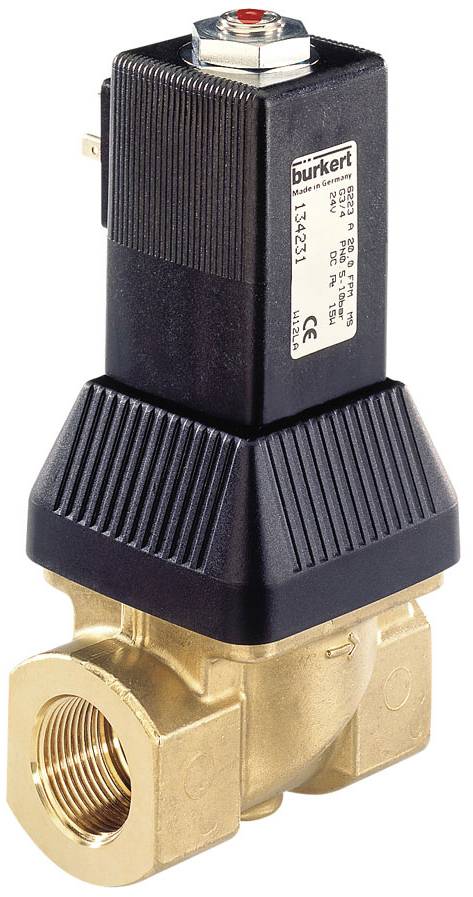

Bürkert proporcionalni regulacijski ventil tlaka 134230 6223 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
9 kom. - zaliha Njemačka
Broj
Ukupno (315,00 € / komad)
315,00 €
sa PDV-om
Dostupno još samo 9 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert proporcionalni regulacijski ventil tlaka 134230 6223 1 St.
- Kontrolni ventil za kontinuiranu kontrolu tekućina
- Niska histereza i visoka ponovljivost
- Kontrola s PWM signalom
- Upravljani pilot, ventil za čvrsto zatvaranje
Tehnički podaci
- Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 90 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0,5 bara
- Tlak i temperatura - Nazivni tlak max: 10 bara
- Tlak i temperatura - diferencijalni tlak max: 10 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Električni priključak - Vrsta električnog priključka: muški
- Karakteristike uređaja - princip rada glavnog ventila: klip
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: servo upravljan
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - Preklopna funkcija: kontinuirana
- Svojstva uređaja - Izvršenje analize: Br
- Karakteristike uređaja - Steam verzija: Ne
- Svojstva uređaja - vodilica jezgre: klizni prsten
- Karakteristike uređaja - PWM frekvencija min.: 180 Hz
- Karakteristike uređaja - PWM frekvencija max.: 280 Hz
- Svojstva uređaja - raspon podešavanja: 1:10
- Svojstva uređaja - vodilica jezgre 2: klizni prsten
- Medij i kalibracija - položaj ugradnje: bilo koji
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 1,509 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,2 mm
- Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 10 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 1,5 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 3/8 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon min / Nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 32 mm
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - materijal zavojnice (pokrivač): PA (poliamid)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeća cijev jezgre Materijal: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 1 Materijal: PTFE (politetrafluoretilen)
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 2 Materijal: PTFE (politetrafluoretilen)
- Zavojnica (jezgra) - dio u kontaktu s medijem Odstojna čahura Materijal: nehrđajući čelik
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Odobrenja - Nazivna snaga: 8 W
- Vrsta
134230
- Vrsta proizvoda
proporcionalni regulacijski ventil tlaka
- Radni tlak (maks
10 bar
- Proizvođač-br. dijela
134230
- Radni tlak (min.)
0.5 bar
- Temperaturni opseg medija
-10 do 90 °C
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047094 Bürkert proporcionalni regulacijski ventil tlaka 134230 6223 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047094 Bürkert proporcionalni regulacijski ventil tlaka 134230 6223 1 St.
Opis
Ventil tipa 6223 može se koristiti kao pokretač za kontrolu velikih količina tekućine. Niska histereza, visoka ponovljivost i dobra osjetljivost odgovora osiguravaju dobro ponašanje kontrole. Ventil se čvrsto zatvara. Uključena zavojnica može se jednostavno zamijeniti.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
