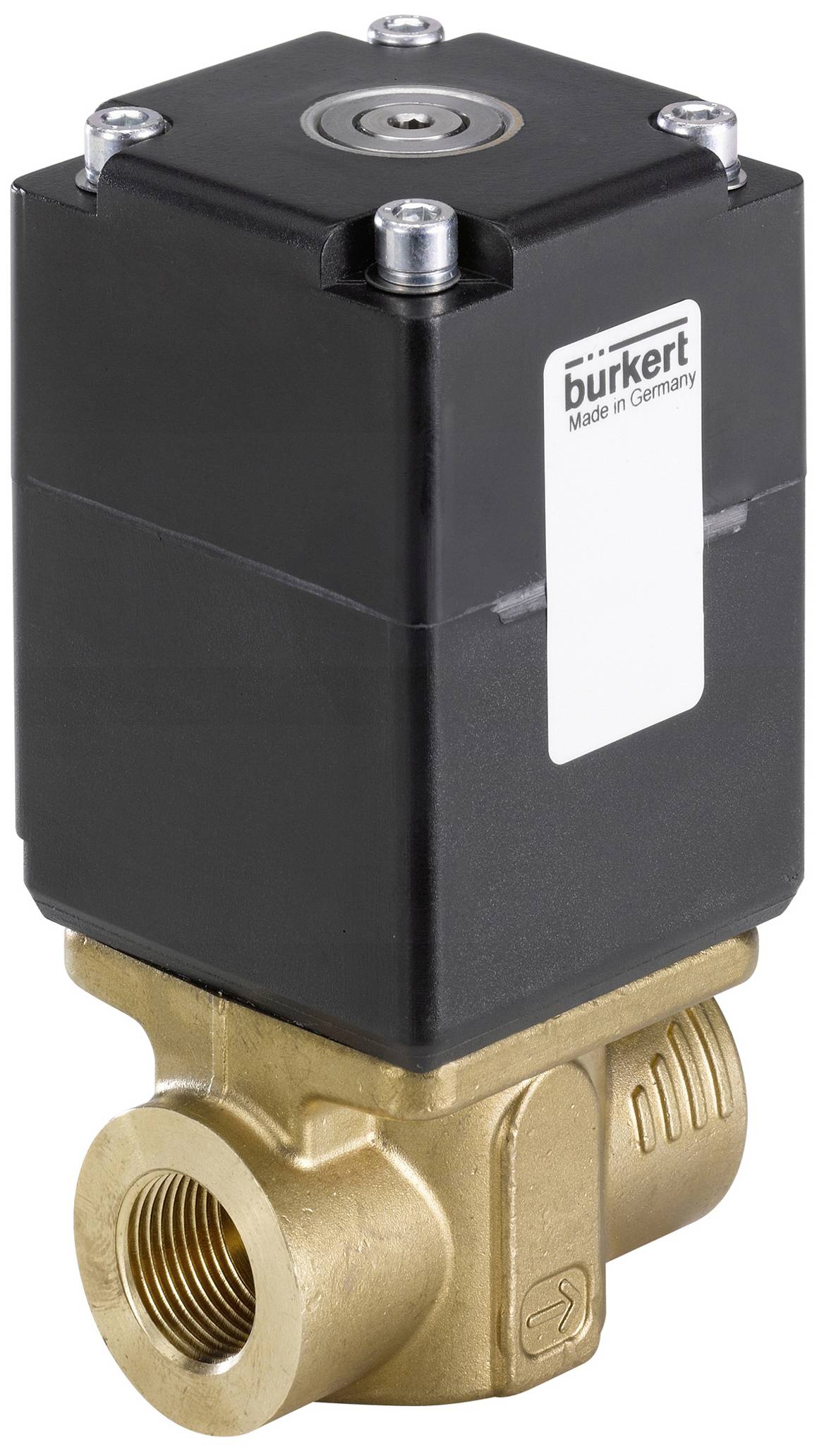

Bürkert proporcionalni regulacijski ventil tlaka 236922 2875 G 1/2 Nazivna širina 8 mm Materijal kućišta mjed Brtveni ma
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
10 kom. - zaliha Njemačka
Broj
Ukupno (355,00 € / komad)
355,00 €
sa PDV-om
Dostupno još samo 10 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert proporcionalni regulacijski ventil tlaka 236922 2875 G 1/2 Nazivna širina 8 mm Materijal kućišta mjed Brtveni material FKM 1 St.
- Izvrstan parking
- Vrlo dobar odgovor
- Kompaktan dizajn regulacijskog ventila
- Nazivne širine DN 2...9,5 mm
- Dodatno: zavojnica otporna na eksploziju
Tehnički podaci
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 90 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - Nazivni tlak min: -1 bar
- Tlak i temperatura - Nazivni tlak max: 2 bara
- Tlak i temperatura - diferencijalni tlak max: 1 bar
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Električni priključak - Vrsta električnog priključka: muški
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - protok: ispod sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Svojstva uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - Preklopna funkcija: kontinuirana
- Svojstva uređaja - Izvršenje analize: Br
- Karakteristike uređaja - Steam verzija: Ne
- Svojstva uređaja - Vodilica jezgre: Formirana opruga
- Karakteristike uređaja - PWM frekvencija min.: 800 Hz
- Karakteristike uređaja - PWM frekvencija max.: 900 Hz
- Svojstva uređaja - raspon podešavanja: 1:200
- Svojstva uređaja - vodilica jezgre 2: oblik opruge
- Medij i kalibracija - položaj ugradnje: bilo koji
- Medij i kalibracija - pogodno za tekuće medije: br
- Medij i kalibracija - pogodno za plinovite medije: Da
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 1,186 l/min
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 8 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 1,1 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (in): 5/16 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon min / Nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 49 mm
- Zavojnica (jezgra) - Otpor zavojnice: 21,4 ohma
- Zavojnica (jezgra) - Vrsta zavojnice: blok s vijcima
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeća cijev jezgre Materijal: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 1 Materijal: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 2 Materijal: nehrđajući čelik
- Zavojnica (jezgra) - dio koji je u kontaktu s materijalom srednjeg pritiska: nehrđajući čelik
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Odobrenja - Nazivna snaga: 16 W
- Vrsta
236922
- Vrsta proizvoda
proporcionalni regulacijski ventil tlaka
- Radni napon
24 V/DC
- Materijal kućišta
mjed
- Priključak
G 1/2
- Radni tlak (maks
2 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Potrošnja struje
16 W
- Proizvođač-br. dijela
236922
- Radni tlak (min.)
-1 bar
- Brtveni material
FKM
- Funkcija
2/2-smjerni
- Temperaturni opseg medija
-10 do 90 °C
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-10 °C
- Medium
plinoviti mediji
- Nazivna širina
8 mm
- QNn vrijednost
1.186 l/min
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Način rada
izravno djelovanje
- Kv vrijednost
1.1 m³/h
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047164 Bürkert proporcionalni regulacijski ventil tlaka 236922 2875 G 1/2 Nazivna širina 8 mm Materijal kućišta mjed Brtveni ma
Upute za rad i sigurnost
Upute za rad i sigurnost 3047164 Bürkert proporcionalni regulacijski ventil tlaka 236922 2875 G 1/2 Nazivna širina 8 mm Materijal kućišta mjed Brtveni ma
Opis
Proporcionalni ventil s izravnim djelovanjem tipa 2875 može se koristiti kao pogon za kontrolu procesa. Zahvaljujući elastomernoj brtvi sjedišta, ventil se čvrsto zatvara u području nazivnog tlaka u odnosu na nazivni promjer (integrirana funkcija zatvaranja). Pogonska armatura ventila montirana je bez trenja, što dovodi do izvanrednog ponašanja pokretanja. Ovaj ventil je posebno prikladan za zahtjevne regulacijske zadatke (visoki regulacijski raspon, suhi plinovi, itd.).
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
