Name: Weidmüller 2530650000 VPU PV II 3 R 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični u
Brand: Weidmüller
SKU: 1760880
Availability: BackOrder

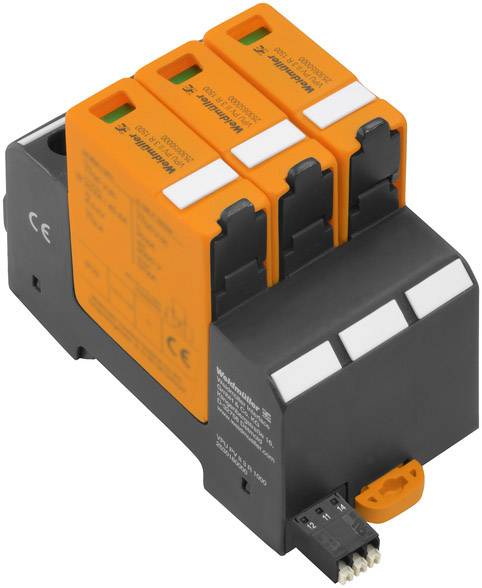

Trostruki zaštitni uređaj od prenapona u narančastoj i crnoj boji, s tehnièkim specifikacijama otisnjenima na uređaju, namijenjen elektroenergetskim instalacijama.

Tehnički list (PDF)

Dostava čet,10.12.2026.

Broj

kom. - zaliha Njemačka

Ukupno (129,99 € / komad)

129,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Weidmüller 2530650000 VPU PV II 3 R 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kodirana razina napona
Ugradnja u distribucijsku ploču
Funkcija termičke zaštite
Ovaj tekst je strojno preveden.

Tehnički podaci

Duljina trake: 8 mm
Spoj nazivne duljine: 18 mm
Vrsta veze: Gurnite unutra
Moment zatezanja, maks .: 4 Nm
Moment zatezanja, min .: 2 Nm
Dizajn: kućište za ugradnju; 3 TE, Insta IP20
Visina ugradbene dimenzije: 75 mm
Područje stezanja, maks .: 35 mm²
Površina stezanja, min .: 1,5 mm²
Snaga kratkog spoja ISCPV: 11.000 A.
Temperatura skladištenja: -40 ° C do 85 ° C
Presjek provodnika, čvrst, maks .: 1,5 mm²
Presjek provodnika, fino namotan, maks .: 25 mm²
Presjek provodnika, višežični, maks .: 35 mm²
Neto težina: 440 g
Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
DIN šina: TS 35
Kategorija prenapona: III
Stupanj zagađenja: 3

Vrsta proizvoda: utični odvodnik za prenaponsku zaštitu

Zaštita od prenapona za: fotovoltaični uređaj

Propuštanje: 20 kA

Nazivni napon: 1500 V

Radna temperatura: -40 °C do +70 °C

: IP20

Proizvođač-br. dijela: 2530650000

Vrsta: VPU PV II 3 R 1500

Boja: crna
narančasta

Norme: RoHS sukladan

dim.: (D x Š x V) 54 x 54 x 102 mm

Dužina: 54 mm

Širina: 54 mm

Visina: 102 mm

Dubina: 70 mm

Sadržaj: 1 St.

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Zaštita od prenapona za

Propuštanje

Nazivni napon

Weidmüller 2530650000 VPU PV II 3 R 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1760880

Dostava čet,10.12.2026.

Conrad Electronic

Ovaj proizvod

fotovoltaični uređaj

20 kA

1500 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Weidmüller 1351220000 VPU II 2 PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Kataloški br.:1950551

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

12.5 kA

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Weidmüller 1351240000 VPU II 2 R PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Kataloški br.:1951513

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

12.5 kA

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

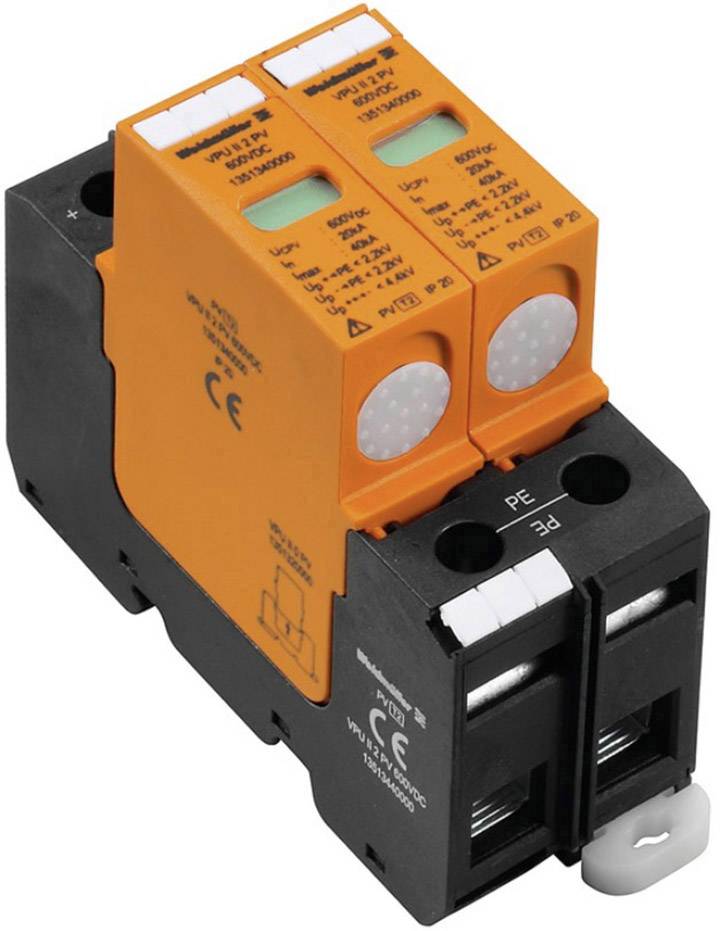

Weidmüller 1351340000 VPU II 2 PV 600V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Kataloški br.:1912790

Dostava pon,07.12.

Conrad Electronic

12.5 kA

600 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

149,99 €^*

Weidmüller 2530190000 VPU PV I+II 3 R 1000 E utični odvodnik za prenaponsku zaštitu 20 kA 1 St.

Kataloški br.:1917438

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

20 kA

1100 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Weidmüller 2530520000 VPU PV I+II 3 1000 E utični odvodnik za prenaponsku zaštitu 20 kA 1 St.

Kataloški br.:1915997

Dostava sri,14.10.

13 kom. - zaliha NjemačkaConrad Electronic

20 kA

1100 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Weidmüller 2530530000 VPU PV I+II 0 1000 E utični odvodnik za prenaponsku zaštitu 20 kA 1 St.

Kataloški br.:1915813

Dostava sri,14.10.

8 kom. - zaliha NjemačkaConrad Electronic

20 kA

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Weidmüller 2530550000 VPU PV II 3 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1761032

Dostava sri,14.10.

3 kom. - zaliha NjemačkaConrad Electronic

fotovoltaični uređaj

20 kA

1100 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

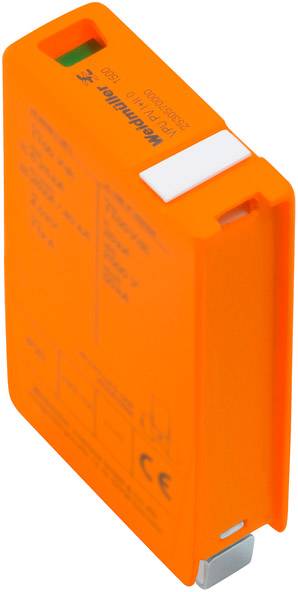

Weidmüller 2530570000 VPU PV I+II 0 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1760958

Dostava pon,07.12.

Conrad Electronic

fotovoltaični uređaj

20 kA

1500 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Weidmüller 2530580000 VPU PV I+II 3 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1760987

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

fotovoltaični uređaj

20 kA

1500 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1760880 Weidmüller 2530650000 VPU PV II 3 R 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični u

Upute za rad i sigurnost

Upute za rad i sigurnost 1760880 Weidmüller 2530650000 VPU PV II 3 R 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični u

Opis

VARITECTOR prenaponska zaštita VPU PV I (tip I) i VPU PV II (tip II) serije učinkovito štiti fotonaponske sustave i njihove komponente od smetnji uslijed munje i prenapona, čak i ispod granica definiranih koordinacijom izolacije prema EN 60664-3 / Specificira se DIN VDE 0110-3. To štiti infrastrukturu kao i inverterske sustave od prenapona i povećava dostupnost sustava.
Odvodnici su ispitani u skladu s normom proizvoda IEC 50539-11 / DIN EN 50539-11 i mogu se ugraditi u sustave sukladno standardu primjene IEC 50539-12 / DIN EN 50539-12 iu skladu s IEC 60364-7-712 Instalacija fotonaponskih sustava napajanja.

Ovaj tekst je strojno preveden.
