Weidmüller 2530550000 VPU PV II 3 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični ure
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
7 kom. - zaliha Njemačka
Broj
Ukupno (93,99 € / komad)
93,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

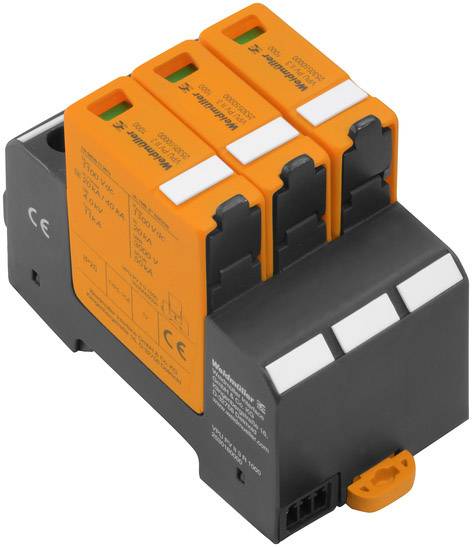

Weidmüller 2530550000 VPU PV II 3 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.
- Priključni odvodnik
- Pogodno za zaštitu DC sustava
- Visoka energetska apsorpcija s kratkim vremenom odziva
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Spoj nazivne duljine: 18 mm
- Vrsta priključka: vijak
- Moment zatezanja, maks .: 4 Nm
- Moment zatezanja, min .: 2 Nm
- Dizajn: kućište za ugradnju; 3 TE, Insta IP20
- Visina ugradbene dimenzije: 75 mm
- Područje stezanja, maks .: 35 mm²
- Površina stezanja, min .: 1,5 mm²
- Snaga kratkog spoja ISCPV: 11.000 A.
- Temperatura skladištenja: -40 ° C do 85 ° C
- Presjek provodnika, čvrst, maks .: 16 mm²
- Presjek provodnika, fino namotan, maks .: 25 mm²
- Presjek provodnika, višežični, maks .: 35 mm²
- Neto težina: 386 g
- Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
- DIN šina: TS 35
- Kategorija prenapona: III
- Stupanj zagađenja: 3
- Vrsta proizvoda
utični odvodnik za prenaponsku zaštitu
- Zaštita od prenapona za
fotovoltaični uređaj
- Propuštanje
20 kA
- Nazivni napon
1100 V
- Radna temperatura
-40 °C do +70 °C
IP20
- Proizvođač-br. dijela
2530550000
- Vrsta
VPU PV II 3 1000
- Boja
crna
narančasta
- Norme
RoHS sukladan
- dim.
(D x Š x V) 54 x 54 x 96 mm
- Dužina
54 mm
- Širina
54 mm
- Visina
96 mm
- Dubina
70 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1761032 Weidmüller 2530550000 VPU PV II 3 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični ure
Upute za rad i sigurnost
Upute za rad i sigurnost 1761032 Weidmüller 2530550000 VPU PV II 3 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični ure
Opis
VARITECTOR prenaponska zaštita VPU PV I (tip I) i VPU PV II (tip II) serije učinkovito štiti fotonaponske sustave i njihove komponente od smetnji uslijed munje i prenapona, čak i ispod granica definiranih koordinacijom izolacije prema EN 60664-3 / Specificira se DIN VDE 0110-3. To štiti infrastrukturu kao i inverterske sustave od prenapona i povećava dostupnost sustava.
Odvodnici su ispitani u skladu s normom proizvoda IEC 50539-11 / DIN EN 50539-11 i mogu se ugraditi u sustave sukladno standardu primjene IEC 50539-12 / DIN EN 50539-12 iu skladu s IEC 60364-7-712 Instalacija fotonaponskih sustava napajanja.
Ovaj tekst je strojno preveden.
Odvodnici su ispitani u skladu s normom proizvoda IEC 50539-11 / DIN EN 50539-11 i mogu se ugraditi u sustave sukladno standardu primjene IEC 50539-12 / DIN EN 50539-12 iu skladu s IEC 60364-7-712 Instalacija fotonaponskih sustava napajanja.
Ovaj tekst je strojno preveden.
Napomene
Ispitano na EN 50539-11
Prikladno za uporabu prema IEC60364-7-712 / EN
50539-12
Kodirana razina napona
Ugradnja u distribucijsku ploču
Funkcija termičke zaštite
