Weidmüller 2530620000 VPU PV I+II 3 R 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (214,99 € / komad)
214,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

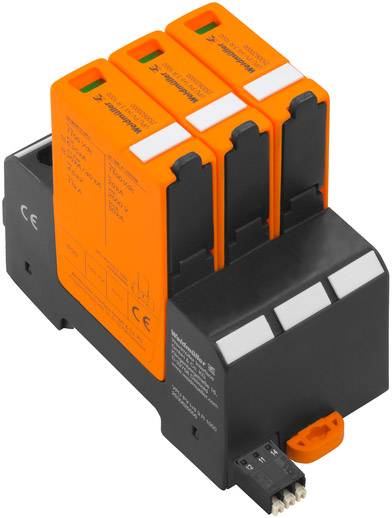

Weidmüller 2530620000 VPU PV I+II 3 R 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.
- Kodirana razina napona
- Ugradnja u distribucijsku ploču
- Funkcija termičke zaštite
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Duljina trake: 8 mm
- Spoj nazivne duljine: 18 mm
- Vrsta veze: Gurnite unutra
- Moment zatezanja, maks .: 4 Nm
- Moment zatezanja, min .: 2 Nm
- Dizajn: kućište za ugradnju; 3 TE, Insta IP20
- Visina ugradbene dimenzije: 85 mm
- Područje stezanja, maks .: 35 mm²
- Površina stezanja, min .: 1,5 mm²
- Snaga kratkog spoja ISCPV: 11.000 A.
- Temperatura skladištenja: -40 ° C do 85 ° C
- Presjek provodnika, čvrst, maks .: 1,5 mm²
- Presjek provodnika, fino namotan, maks .: 25 mm²
- Presjek provodnika, višežični, maks .: 35 mm²
- Neto težina: 452 g
- Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
- DIN šina: TS 35
- Kategorija prenapona: III
- Stupanj zagađenja: 3
- Vrsta proizvoda
utični odvodnik za prenaponsku zaštitu
- Zaštita od prenapona za
fotovoltaični uređaj
- Propuštanje
20 kA
- Nazivni napon
1100 V
- Radna temperatura
-40 °C do +70 °C
IP20
- Proizvođač-br. dijela
2530620000
- Vrsta
VPU PV I + II 3 R 1000
- Boja
crna
narančasta
- Norme
Sukladno ROHS; HR
50539-11: 2013 + A1: 2014
UL 1449 Ed.4
- dim.
(D x Š x V) 54 x 54 x 102 mm
- Dužina
54 mm
- Širina
54 mm
- Visina
102 mm
- Dubina
86 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1761031 Weidmüller 2530620000 VPU PV I+II 3 R 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični
Upute za rad i sigurnost
Upute za rad i sigurnost 1761031 Weidmüller 2530620000 VPU PV I+II 3 R 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični
Opis
VARITECTOR prenaponska zaštita VPU PV I (tip I) i VPU PV II (tip II) serije učinkovito štiti fotonaponske sustave i njihove komponente od smetnji uslijed munje i prenapona, čak i ispod granica definiranih koordinacijom izolacije prema EN 60664-3 / Specificira se DIN VDE 0110-3. To štiti infrastrukturu kao i inverterske sustave od prenapona i povećava dostupnost sustava.
Odvodnici su ispitani u skladu s normom proizvoda IEC 50539-11 / DIN EN 50539-11 i mogu se ugraditi u sustave sukladno standardu primjene IEC 50539-12 / DIN EN 50539-12 iu skladu s IEC 60364-7-712 Instalacija fotonaponskih sustava napajanja.
Ovaj tekst je strojno preveden.
Odvodnici su ispitani u skladu s normom proizvoda IEC 50539-11 / DIN EN 50539-11 i mogu se ugraditi u sustave sukladno standardu primjene IEC 50539-12 / DIN EN 50539-12 iu skladu s IEC 60364-7-712 Instalacija fotonaponskih sustava napajanja.
Ovaj tekst je strojno preveden.
Napomene
Priključni odvodnik
Pogodno za zaštitu DC sustava
Visoka energetska apsorpcija s kratkim vremenom odziva
Ispitano prema EN 50539-11 Prikladan za uporabu u skladu s IEC60364-7-712 / EN 50539-12
