Name: Weidmüller 1351240000 VPU II 2 R PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.
Brand: Weidmüller
SKU: 1951513
Availability: BackOrder

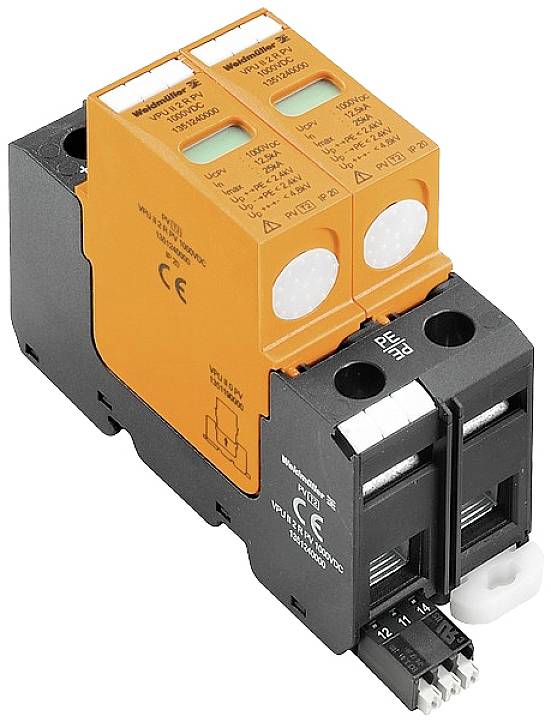

Uređaj za zaštitu od prenapona s dva narančasta modula i crnom bazom, obilježen tehničkim specifikacijama i CE oznakom.

Tehnički list (PDF)

Dostava pon,26.10.

5 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (204,99 € / komad)

204,99 €

uklj. PDV

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Duljina trake: 8 mm
Spoj nazivne duljine: 15 mm
Vrsta veze: Gurnite unutra
Moment zatezanja, maks .: 3 Nm
Moment zatezanja, min .: 2 Nm
Dizajn: kućište za ugradnju; 2 TE, Insta IP20
Visina ugradbene dimenzije: 75 mm
Područje stezanja, maks .: 35 mm²
Površina stezanja, min .: 1,5 mm²
Snaga kratkog spoja ISCPV: 200 A
Temperatura skladištenja: -40 ° C do 80 ° C
Presjek provodnika, čvrst, maks .: 1,5 mm²
Presjek provodnika, fino namotan, maks .: 25 mm²
Presjek provodnika, višežični, maks .: 50 mm²
Neto težina: 288 g
Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
DIN šina: TS 35
Kategorija prenapona: III
Stupanj zagađenja: 3

Vrsta proizvoda: utični odvodnik za prenaponsku zaštitu

Propuštanje: 12.5 kA

Nazivni napon: 1000 V

Radna temperatura: -40 °C do +70 °C

: IP20

Proizvođač-br. dijela: 1351240000

Vrsta: Tip II

Boja: crna
narančasta

Norme: EN 50539-11

dim.: (Š x V x D) 35.6 x 106 x 69 mm

Širina: 35.6 mm

Visina: 106 mm

Dubina: 69 mm

Sadržaj: 1 St.

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Propuštanje

Nazivni napon

Weidmüller 1351240000 VPU II 2 R PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Kataloški br.:1951513

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

12.5 kA

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Weidmüller 1351220000 VPU II 2 PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Kataloški br.:1950551

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

12.5 kA

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Weidmüller 1351340000 VPU II 2 PV 600V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Kataloški br.:1912790

Dostava sri,09.12.

Conrad Electronic

12.5 kA

600 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

149,99 €^*

Weidmüller 2530190000 VPU PV I+II 3 R 1000 E utični odvodnik za prenaponsku zaštitu 20 kA 1 St.

Kataloški br.:1917438

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

20 kA

1100 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Weidmüller 2530520000 VPU PV I+II 3 1000 E utični odvodnik za prenaponsku zaštitu 20 kA 1 St.

Kataloški br.:1915997

Dostava pet,16.10.

13 kom. - zaliha NjemačkaConrad Electronic

20 kA

1100 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Weidmüller 2530530000 VPU PV I+II 0 1000 E utični odvodnik za prenaponsku zaštitu 20 kA 1 St.

Kataloški br.:1915813

Dostava pet,16.10.

8 kom. - zaliha NjemačkaConrad Electronic

20 kA

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Weidmüller 2530550000 VPU PV II 3 1000 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1761032

Dostava pet,16.10.

3 kom. - zaliha NjemačkaConrad Electronic

20 kA

1100 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Weidmüller 2530570000 VPU PV I+II 0 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1760958

Dostava sri,09.12.

Conrad Electronic

20 kA

1500 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Weidmüller 2530580000 VPU PV I+II 3 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1760987

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

20 kA

1500 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

Weidmüller 2530590000 VPU PV I+II 3 R 1500 utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 20 kA 1 St.

Kataloški br.:1761020

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

20 kA

1500 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

265,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1951513 Weidmüller 1351240000 VPU II 2 R PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1951513 Weidmüller 1351240000 VPU II 2 R PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.

Opis

VARITECTOR prenaponska zaštita VPU PV I (tip I) i VPU PV II (tip II) serije učinkovito štiti fotonaponske sustave i njihove komponente od smetnji uslijed munje i prenapona, čak i ispod granica definiranih koordinacijom izolacije prema EN 60664-3 / Specificira se DIN VDE 0110-3. To štiti infrastrukturu kao i inverterske sustave od prenapona i povećava dostupnost sustava.
Odvodnici su ispitani u skladu s normom proizvoda IEC 50539-11 / DIN EN 50539-11 i mogu se ugraditi u sustave sukladno standardu primjene IEC 50539-12 / DIN EN 50539-12 iu skladu s IEC 60364-7-712 Instalacija fotonaponskih sustava napajanja.

Ovaj tekst je strojno preveden.
