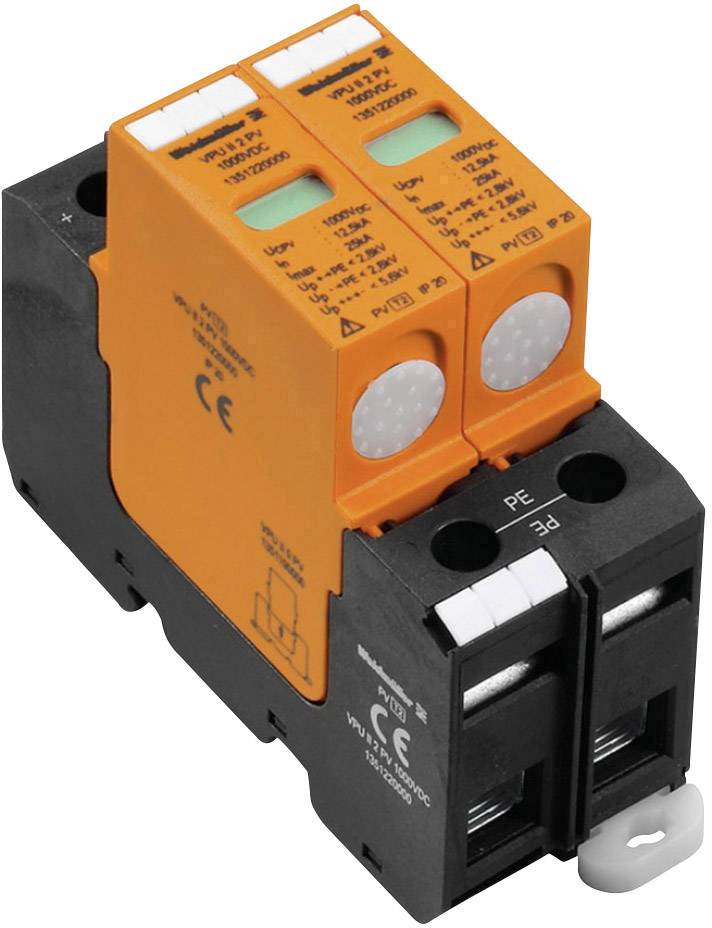

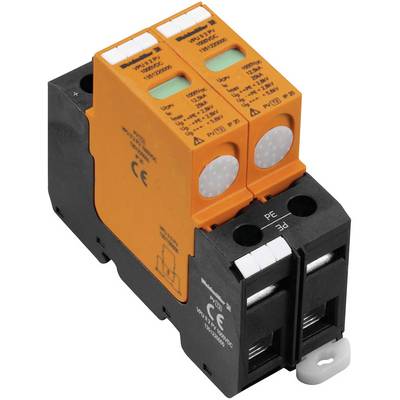

Weidmüller 1351220000 VPU II 2 PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (184,99 € / komad)
€
Tehnički podaci
- Spoj nazivne duljine: 15 mm
- Vrsta priključka: vijak
- Moment zatezanja, maks .: 3 Nm
- Moment zatezanja, min .: 2 Nm
- Dizajn: kućište za ugradnju; 2 TE, Insta IP20
- Visina ugradbene dimenzije: 75 mm
- Područje stezanja, maks .: 35 mm²
- Površina stezanja, min .: 1,5 mm²
- Snaga kratkog spoja ISCPV: 200 A
- Temperatura skladištenja: -40 ° C do 80 ° C
- Presjek provodnika, čvrst, maks .: 16 mm²
- Presjek provodnika, fino namotan, maks .: 25 mm²
- Presjek provodnika, višežični, maks .: 50 mm²
- Neto težina: 282 g
- Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
- DIN šina: TS 35
- Kategorija prenapona: III
- Stupanj zagađenja: 3
- Vrsta proizvoda
utični odvodnik za prenaponsku zaštitu
- Propuštanje
12.5 kA
- Nazivni napon
1000 V
- Radna temperatura
-40 °C do +70 °C
IP20
- Proizvođač-br. dijela
1351220000
- Vrsta
Tip II
- Boja
crna
narančasta
- Norme
EN 50539-11
- dim.
(Š x V x D) 35.6 x 94 x 69 mm
- Širina
35.6 mm
- Visina
94 mm
- Dubina
69 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1950551 Weidmüller 1351220000 VPU II 2 PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1950551 Weidmüller 1351220000 VPU II 2 PV 1000V DC utični odvodnik za prenaponsku zaštitu 12.5 kA 1 St.
Opis
VARITECTOR prenaponska zaštita VPU PV I (tip I) i VPU PV II (tip II) serije učinkovito štiti fotonaponske sustave i njihove komponente od smetnji uslijed munje i prenapona, čak i ispod granica definiranih koordinacijom izolacije prema EN 60664-3 / Specificira se DIN VDE 0110-3. To štiti infrastrukturu kao i inverterske sustave od prenapona i povećava dostupnost sustava.
Odvodnici su ispitani u skladu s normom proizvoda IEC 50539-11 / DIN EN 50539-11 i mogu se ugraditi u sustave sukladno standardu primjene IEC 50539-12 / DIN EN 50539-12 iu skladu s IEC 60364-7-712 Instalacija fotonaponskih sustava napajanja.
