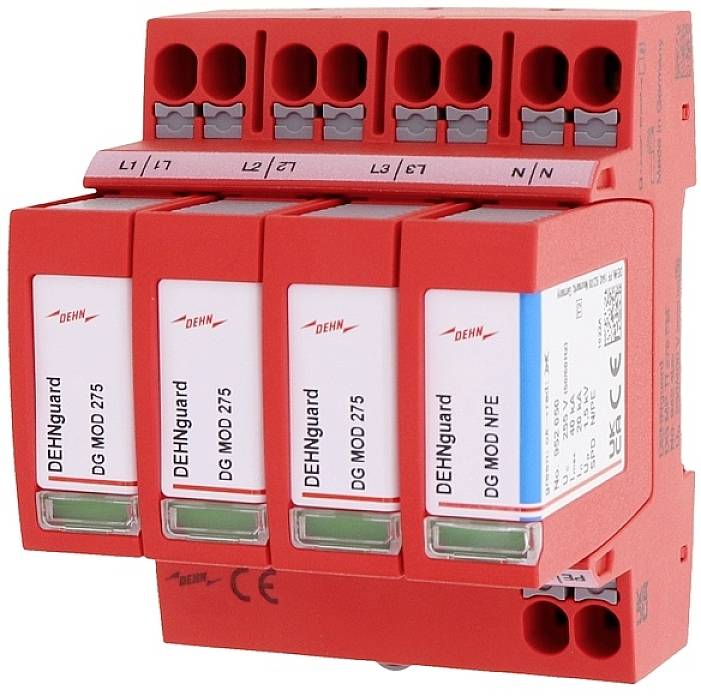

DEHN 942310 DG MP TT 275 odvodnik prenapona Zaštita od prenapona za: razdjelni ormar 20 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (154,99 € / komad)
164,99 €
-6 %
154,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Tehnički podaci
- Energetski usklađeni zaštitni učinak na krajnji uređaj (≤ 10 m) tip 2 + tip 3
- Najviši kontinuirani napon: AC [L-PE] (UC) 275 V (50 / 60 Hz)
- Najviši kontinuirani napon: AC [N-PE] (UC) 255 V (50 / 60 Hz)
- Nazivna struja pražnjenja: (8/20 µs) (In) 20 kA
- Nazivna struja opterećenja s V kroz ožičenje: (IL) 40 A
- Razina zaštite [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
- Razina zaštite [L-PE] / [N-PE] na 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
- Vrijeme odziva (tA): ≤ 100ns
- Potreban dodatni vanjski osigurač: br
- Izdržljivost kratkog spoja (ISCCR): 25 kArms
- Maksimalna prekostrujna zaštita na strani glavnog napajanja s V-prolaznim ožičenjem: 40 A gG
- Maksimalna prekostrujna zaštita na strani glavnog napajanja s grananjem ožičenja
- (dvostruki priključak 2 x 10 mm²) ništa:
- TOV napon (UT) - Karakteristika: 335 V / 5 sek. - Snaga
- TOV napon (UT) - Karakteristika: 440 V / 120 min. - Snaga
- Struja curenja: nema struje curenja
- Prikaz funkcije / greške: zeleno / crveno
- Broj priključaka: 1
- Presjek priključka: (min.) 1,5 mm² čvrsti
- Poprečni presjek priključka: (min.) 6 mm² fino višežilni
- Presjek priključka: (maks.) 10 mm² puno / fleksibilno
- Poprečni presjek priključka: (min.) s ferulom 1,5 mm²
- Presjek priključka: (maks.) s čaurom 6 mm²
- Presjek priključka: (maks.) s čaurom bez prstena 10 mm²
- Montaža na 35 mm DIN šinu prema EN 60715
- Materijal kućišta: termoplastika, crvena boja, UL 94 V-0
- Mjesto ugradnje: interijer
- Ugradbene mjere: 4 HP, DIN 43880
- Odobrenja: KEMA, VDE
- Preklopni kapacitet: AC 250V / 0.5A
- Preklopni kapacitet: DC 250V / 0.1A; 125 V/0,2 A; 75 V/0,5 A
- Vrsta proizvoda
odvodnik prenapona
- Zaštita od prenapona za
razdjelni ormar
- Propuštanje
20 kA
- Nazivni napon
230 V/AC
400 V/AC
- Vrijeme odziva
≤ 25 ns
- Radna temperatura
-40 - +80 °C
IP20
- Proizvođač-br. dijela
942310
- Boja
crvena
- Norme
SPD prema EN 61643-11 / ... IEC 61643-11 Tip 2 + Tip 3 / Klasa II + Klasa III

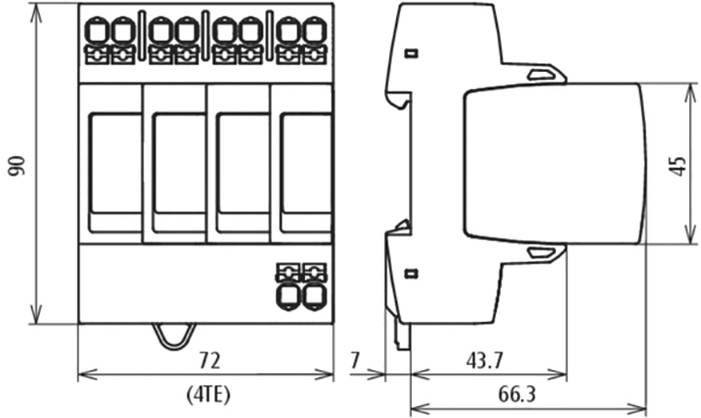

- dim.
(Š x V x D) 72 x 90 x 70 mm
- Širina
72 mm
- Visina
90 mm
- Dubina
70 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2734571 DEHN 942310 DG MP TT 275 odvodnik prenapona Zaštita od prenapona za: razdjelni ormar 20 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2734571 DEHN 942310 DG MP TT 275 odvodnik prenapona Zaštita od prenapona za: razdjelni ormar 20 kA 1 St.
Opis

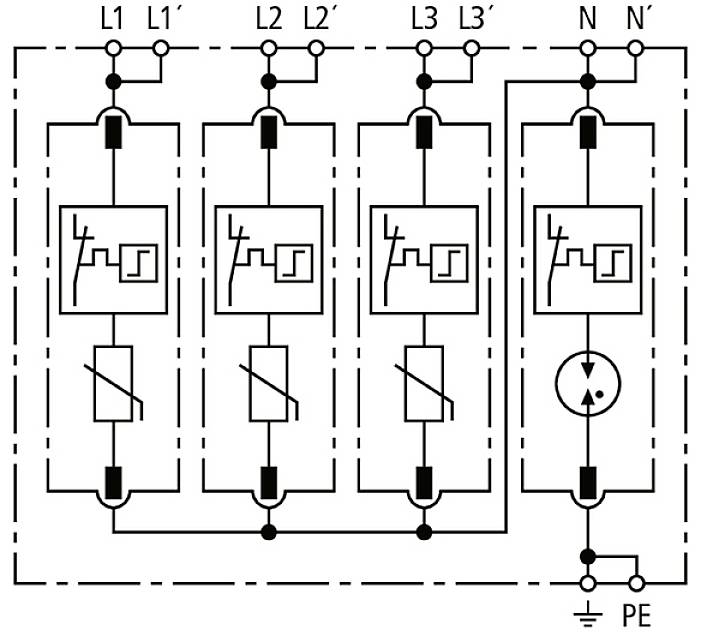

Modularni odvodnik prenapona za TT i TN-S sustave (3+1 krug).
· Kompletna jedinica spremna za spajanje koja se sastoji od osnovnog dijela i ugrađenih zaštitnih modula
· Energetski koordiniran unutar Red/Line obitelji proizvoda
· Visoki kapacitet pražnjenja zahvaljujući snažnim varistorima/iskrištima od cink-oksida
· Visoka razina sigurnosti uređaja zahvaljujući nadzoru odvodnika "Thermo-Dynamic-Control"
· Jednostavna izmjena zaštitnog modula bez alata putem sustava za zaključavanje modula s gumbom za otključavanje modula
· Ispitano na vibracije i udarce prema EN 60068-2
· Push-in tehnologija spajanja"
Ovaj tekst je strojno preveden.
· Kompletna jedinica spremna za spajanje koja se sastoji od osnovnog dijela i ugrađenih zaštitnih modula
· Energetski koordiniran unutar Red/Line obitelji proizvoda
· Visoki kapacitet pražnjenja zahvaljujući snažnim varistorima/iskrištima od cink-oksida
· Visoka razina sigurnosti uređaja zahvaljujući nadzoru odvodnika "Thermo-Dynamic-Control"
· Jednostavna izmjena zaštitnog modula bez alata putem sustava za zaključavanje modula s gumbom za otključavanje modula
· Ispitano na vibracije i udarce prema EN 60068-2
· Push-in tehnologija spajanja"
Ovaj tekst je strojno preveden.
