Name: Weidmüller 1023290000 muški umetak RockStar® HDC 8 + 24 + PE krimpanje 1 St.
Brand: Weidmüller
SKU: 195795
Availability: BackOrder

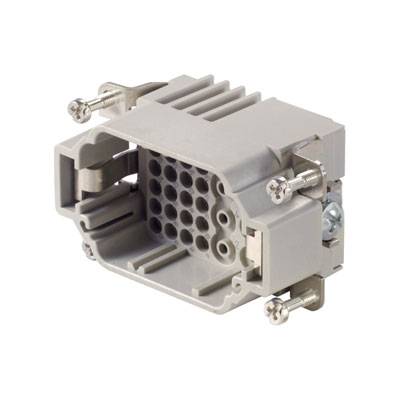

Sivo-bijeli električni utikač s više rupa i metalnim spojevima. Pogodan za industrijske primjene.

Vrsta proizvoda

muški umetak

Priključak

krimpanje

Serija

RockStar® HDC

Određene značajke

s bakrenom legurom

Ukupan broj polova

8 + 24 + PE

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,16.02.2027.

Broj

kom. - zaliha Njemačka

Ukupno (24,99 € / komad)

24,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Weidmüller 1023290000 muški umetak RockStar® HDC 8 + 24 + PE krimpanje 1 St.

HDC S8 / 24 MC

Tehnički podaci

Neto težina: 48 g Granična temperatura: -40 ° C ... Otpor izolacije od 125 ° C: 1010 Ω stupanj zagađenja: 3 širina: 34 mm visina: 35,3 mm dubina: 64 mm duljina baze: 64 mm veličina: 4 serije: Napon napona MixMate (DIN EN 61984): Napon napona 400 V prema UL / CSA: 600 V AC / DC impulsni napon (DIN EN 61984): 4 kV nazivna struja (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za željeznicu) Grupa izolacijskih materijala: IIIa Ciklusi parenja Ag: ≥ 500 ciklusa parenja Au: ≥ 500 Tip priključka PE: vijčani spoj Presjek provodnika AWG (PE), maks .: AWG 10 Presjek vodiča AWG (PE), min .: AWG 20 Duljina pričvršćivanja, nazivni spoj: 7,5 mm Dužina uklanjanja, PE spoj: 13 mm zatezni moment maks. PE veza: 2,5 Nm zatezni moment min. PE priključak: 2 Nm pričvrsni vijak: M 5 veličina noža poprečno udubljenje: Gr. PH2 utor za dimenzije noža (PE priključak): SD 1,2 x 6,5 Visinski utikač: 35,3 mm Broj priključaka za napajanje: 8

Vrsta proizvoda: muški umetak

Serija: RockStar® HDC

Određene značajke: s bakrenom legurom

Priključak: krimpanje

Ukupan broj polova: 8 + 24 + PE

Poprečni presjek vodiča (maks.): 4 mm²

Broj polova: 8
24

Poprečni presjek vodiča (min.): 0.5 mm²

Poprečni presjek vodiča za kontakt snage (maks.): 4 mm²

Poprečni presjek vodiča, kontakt snage (min.): 0.5 mm²

Poprečni presjek vodiča, upravljački kontakt (maks.): 2.5 mm²

Poprečni presjek vodiča, upravljački kontakt (min.): 0.5 mm²

Sadržaj: 1 St.

Napredni kontakt (PE): da

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 195795 Weidmüller 1023290000 muški umetak RockStar® HDC 8 + 24 + PE krimpanje 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 195795 Weidmüller 1023290000 muški umetak RockStar® HDC 8 + 24 + PE krimpanje 1 St.

Opis

Muški umetak. HDC umetak, pin, 400 V, 16 A, broj položaja: 32, crimp veza, veličina: 4. Serija MixMate karakterizira istovremeni prijenos visokonaponskih struja i napona kao i signala u jednom priključku. Razina priključnice vodiča je dizajnirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Uvijati.

Ovaj tekst je strojno preveden.
