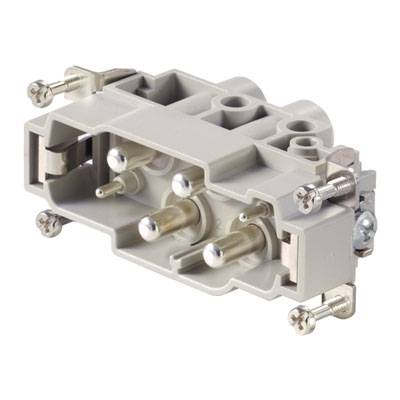

Weidmüller 1023240000 muški umetak RockStar® HDC 4 + 2 + PE vijak 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
vijak
Serija
RockStar® HDC
Određene značajke
s bakrenom legurom
Ukupan broj polova
4 + 2 + PE
Tehnički list (PDF)
5 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
38,99 €
3
4% = 1,70 €
37,29 €
5
6% = 2,37 €
36,62 €
10
7% = 2,82 €
36,17 €
25
9% = 3,33 €
35,66 €
50
10% = 3,90 €
35,09 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (38,99 € / komad)
38,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1023240000 muški umetak RockStar® HDC 4 + 2 + PE vijak 1 St.
- HDC S4 / 2 MS
Tehnički podaci
- Neto težina: 113 g Granična temperatura: -40 ° C ... 125 ° C Izolacijski otpor: 1010 Ω Stupanj zagađenja: 3 Širina: 34 mm Visina: 42 mm Dubina: 84,5 mm Duljina duljine: 84,5 mm Veličina: 6 Serija: Napon napona MixMate (DIN EN 61984): Napon napona 830 V prema UL / CSA: Impulsni napon nazivnog napona 600 V AC / DC (DIN EN 61984): 8 kV nazivna struja (DIN EN 61984): 80 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 1 mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za šine) ) Skupina izolacijskog materijala: IIIa ciklusi parenja Ag: ≥ 500 Tip spoja PE: spoj s vijcima Presjek provodnika AWG (PE), maks .: AWG 6 Presjek provodnika AWG (PE), min .: AWG 20 Duljina uboda, nazivno spajanje: 15 mm Dužina trake, PE veza: 13 mm Moment zatezanja maks. PE veza: 2,5 Nm zatezni moment min. PE priključak: 2 Nm pričvrsni vijak: M 5 veličina noža poprečno udubljenje: Gr. PH2 utor za dimenzije noža (PE priključak): SD 1,2 x 6,5 Površina: srebrno pasivirano Materijal: legura bakra Dimenzionalni utor noža (vijčani spoj): SD 0,8 x 4,0 Visinski utikač: 42 mm Broj priključaka za napajanje: 4
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC
- Određene značajke
s bakrenom legurom
- Priključak
vijak
- Ukupan broj polova
4 + 2 + PE
- Poprečni presjek vodiča (maks.)
16 mm²
- Broj polova
4
2
- Poprečni presjek vodiča (min.)
1.5 mm²
- Poprečni presjek vodiča za kontakt snage (maks.)
16 mm²
- Poprečni presjek vodiča, kontakt snage (min.)
1.5 mm²
- Poprečni presjek vodiča, upravljački kontakt (maks.)
2.5 mm²
- Poprečni presjek vodiča, upravljački kontakt (min.)
0.5 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
42 mm
84.5 mm
830 V
6
Pin
-40-125 °C
V0
8 kV
Screw connection
Silver
3
0.5-16 mm²
0.5-16 mm²
0.5-16 mm²
1.5-16 mm²
TRUE
Other copper alloys
80 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 195790 Weidmüller 1023240000 muški umetak RockStar® HDC 4 + 2 + PE vijak 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 195790 Weidmüller 1023240000 muški umetak RockStar® HDC 4 + 2 + PE vijak 1 St.
Opis
Muški umetak. HDC umetak, igla, 830 V, 80 A, broj položaja: 6, vijčana veza, veličina: 6. Serija MixMate karakterizira istovremeni prijenos visokonaponskih struja i napona kao i signala u jednom priključku. Vodilica za spajanje vodiča oblikovana je kao vijčani element. Svi elementi za vijčane spojeve opremljeni su opružnom zaštitnom oprugom. Vijak.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC S4/2 MS Weidmüller sadržaj: 1 komad
