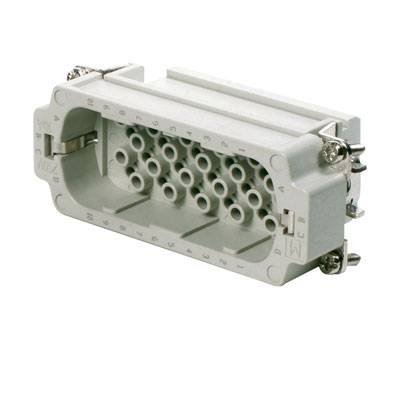

Weidmüller 1601710000 muški umetak RockStar® HDC HD 40 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
krimpanje
Serija
RockStar® HDC HD
Određene značajke
s bakrenom legurom
Ukupan broj polova
40 + PE
Tehnički list (PDF)
8 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
16,99 €
3
6% = 0,94 €
16,05 €
5
8% = 1,32 €
15,67 €
10
9% = 1,56 €
15,43 €
25
11% = 1,85 €
15,14 €
50
13% = 2,16 €
14,83 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (16,99 € / komad)
19,99 €
-15 %
16,99 €
sa PDV-om
Dostupno još samo 8 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 1601710000 muški umetak RockStar® HDC HD 40 + PE krimpanje 1 St.
- HDC HD 40 MC
Tehnički podaci
- Neto težina: 56 g Granična temperatura: -40 ° C ... 125 ° C Izolacijski otpor: 1010 Ω Stupanj zagađenja: 3 Širina: 34 mm Visina: 39,5 mm Dubina: 84,5 mm Bazna duljina: 84,5 mm Veličina: 6 Serija: HD nazivni napon (DIN EN 61984): Napon napona 250 V prema UL / CSA: 600 V AC / DC nazivni impulsni napon (DIN EN 61984): 4 kV nazivna struja (DIN EN 61984): 10 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 4mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i željeznica kvalificirano) Grupa izolacijskog materijala: IIIa ciklusi parenja Ag: ≥ 500 ciklusa spajanja Au: ≥ 500 Tip priključka PE: vijčani spoj Presjek provodnika AWG (PE), maks .: AWG 14 Presjek vodiča AWG (PE), min .: AWG 20 Duljina pričvršćivanja, nazivni spoj: 8 mm duljina uklanjanja PE : Moment zatezanja od 10 mm maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. Dimenzijski utor noža PZ1 (PE priključak): SD 0,6 x 3,5, SD 0,8 x 4,0 Visinski utikač: 39,5 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HD
- Određene značajke
s bakrenom legurom
- Priključak
krimpanje
- Ukupan broj polova
40 + PE
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Broj polova
40
- Poprečni presjek vodiča (min.)
0.14 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
39.5 mm
84.5 mm
250 V
40
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 202788 Weidmüller 1601710000 muški umetak RockStar® HDC HD 40 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 202788 Weidmüller 1601710000 muški umetak RockStar® HDC HD 40 + PE krimpanje 1 St.
Opis
Muški umetak. HDC umetak, pin, 250 V, 10 A, broj položaja: 40, crimp veza, veličina: 6. Serija HD ima visoku gustoću kontakata te je stoga idealna za obradu signala. Razina priključnice vodiča je dizajnirana kao crimp kontakt. Dokazana tehnologija spajanja spojnica je već desetljećima u upotrebi. Kritični kontakti nisu uključeni u isporuku umetaka. Broj mjesta: 80, nazivna struja: 10 A, nazivni napon: 250 V, nazivni napon do UL / CSA: 600 V AC / DC. Uvijati.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HD 40 MC Weidmüller sadržaj: 1 komad
