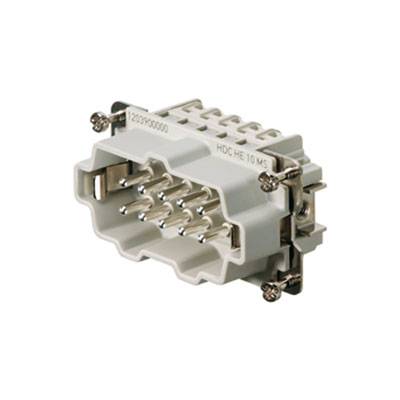

Weidmüller 1203900000 muški umetak RockStar® HDC HE 10 + PE vijak 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Priključak
vijak
Serija
RockStar® HDC HE
Određene značajke
s bakrenom legurom
Ukupan broj polova
10 + PE
Tehnički list (PDF)
24 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
19,99 €
3
5% = 0,99 €
19,00 €
5
7% = 1,39 €
18,60 €
10
9% = 1,75 €
18,24 €
25
10% = 1,95 €
18,04 €
50
11% = 2,28 €
17,71 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (19,99 € / komad)
19,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Weidmüller 1203900000 muški umetak RockStar® HDC HE 10 + PE vijak 1 St.
- HDC HE 10 MS
Tehnički podaci
- Neto težina: 67 g Granična temperatura: -40 ° C ... Otpor izolacije od 125 ° C: 1010 Ω stupanj zagađenja: 3 širina: 34 mm visina: 35,7 mm dubina: 64 mm duljina baze: 64 mm veličina: 4 serije: HE nazivni napon (DIN EN 61984): Napon napona 500 V prema UL / CSA: Napon impulsnog napona od 600 V AC / DC (DIN EN 61984): nazivna struja 6 kV (DIN EN 61984): 16 Klasa zapaljivosti prema UL 94: V-0 Kontaktni otpor: ≤ 2mΩ Izolacijski materijal: PC ojačano staklenim vlaknima (popisano sa UL i kvalificirano za željeznice) Grupa izolacijskih materijala: IIIa ciklusi parenja Ag: ≥ 500 Tip priključka PE: presjek spojnog vodiča s vijčanim presjekom AWG (PE), maks .: AWG 12 presjek priključka vodiča AWG (PE), min .: AWG 20 dužina trake uklanjanja: 9 mm duljina uklanjanja PE spoj: 10 mm zatezni moment maks. PE veza: 1,5 Nm zatezni moment min. PE priključak: 1,2 Nm pričvrsni vijak: M 4 nož poprečno udubljenje: Gr. PH1 Utor za dimenzije noža (PE priključak): SD 0,8 x 4,0 Površina: posivirano srebrom Materijal: legura bakra Dimenzije utora noža (vijčani spoj): SD 0,6 x 3,5 Visinski utikač: 35,7 mm
- Vrsta proizvoda
muški umetak
- Serija
RockStar® HDC HE
- Određene značajke
s bakrenom legurom
- Priključak
vijak
- Ukupan broj polova
10 + PE
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Broj polova
10
- Poprečni presjek vodiča (min.)
0.5 mm²
- Sadržaj
1 St.
- Napredni kontakt (PE)
da
34
35.7 mm
64 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 201589 Weidmüller 1203900000 muški umetak RockStar® HDC HE 10 + PE vijak 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 201589 Weidmüller 1203900000 muški umetak RockStar® HDC HE 10 + PE vijak 1 St.
Opis
Muški umetak. HDC umetak, pin, 500 V, 16 A, broj položaja: 10, vijčana veza, veličina: 4. U vezi s vijčanim spojem, vodilica za spajanje vodiča izvedena je kao vijčani element. Svi elementi vijaka za spajanje (osim veličine 1) opremljeni su opružnom zaštitnom oprugom. Kontakti: 10, nazivna struja: 16 A, nazivni napon: 500 V, nazivni napon prema UL / CSA: 600 V AC / DC, vijčana veza.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Umetak za igličaste kontakte HDC HE 10 MS Weidmüller sadržaj: 1 komad
