VOLTCRAFT DSO-5072H ručni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručn

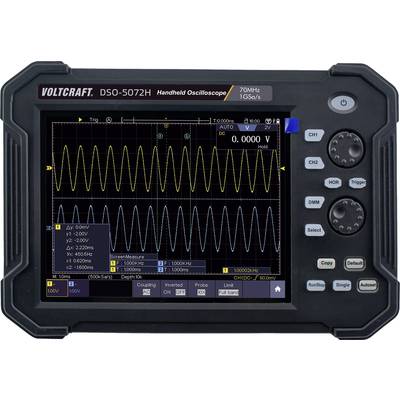

Ručni osciloskop s obojenim zaslonom prikazuje valovno mjerene podatke. Tipke i priključci smješteni su desno.

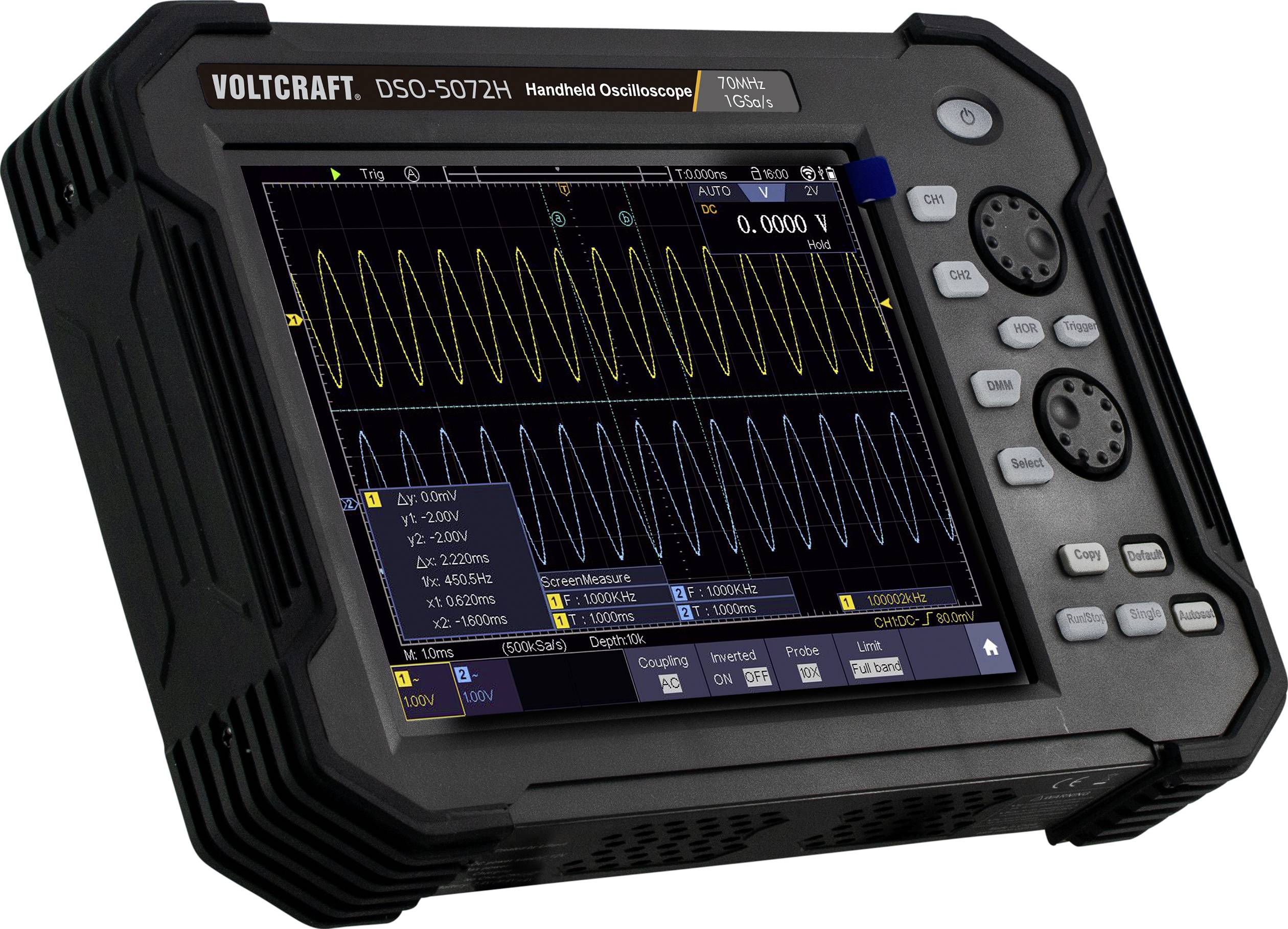

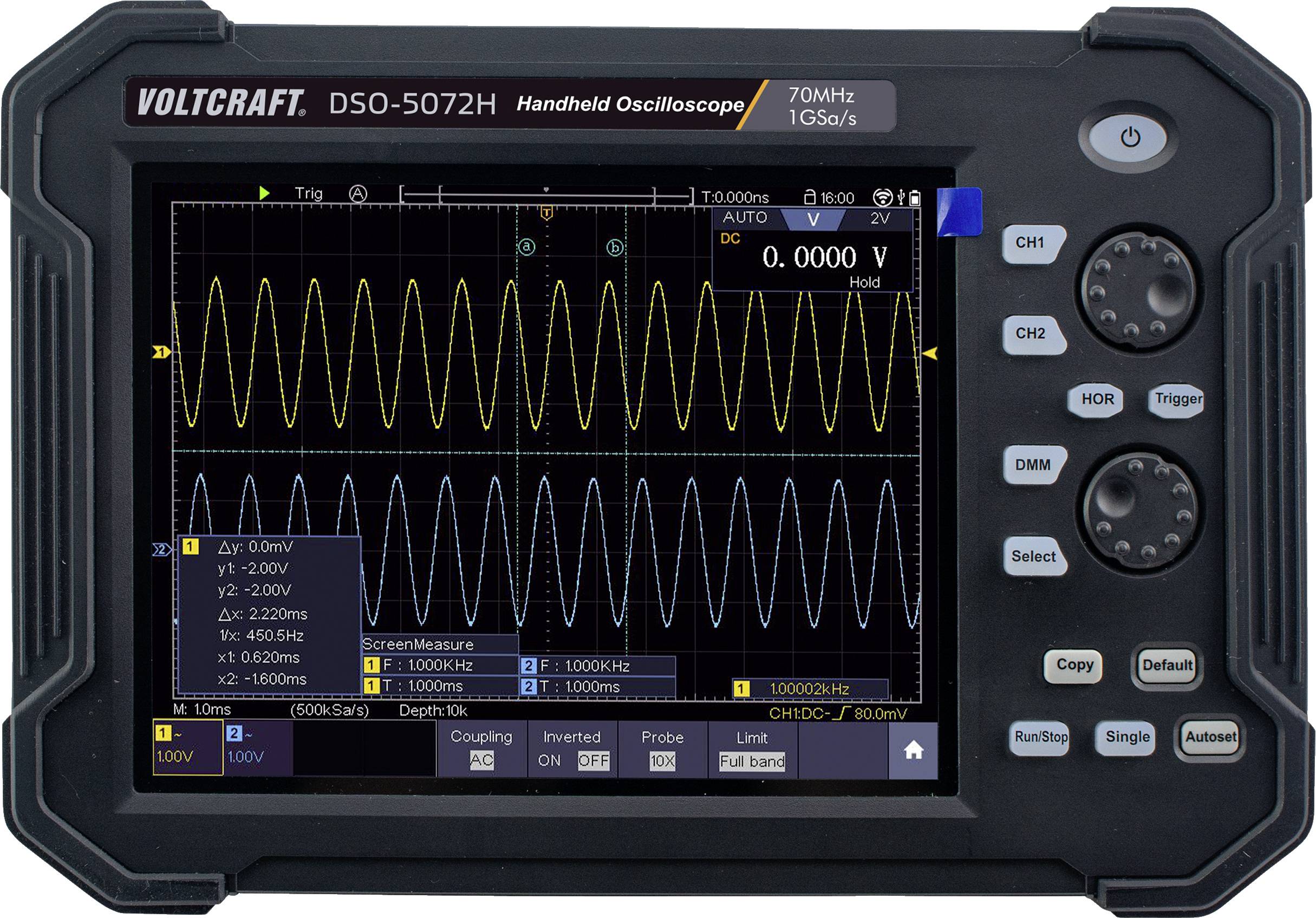

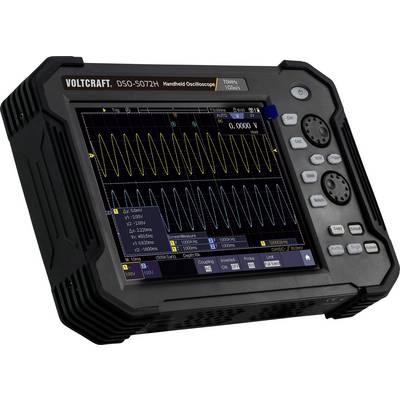

Prijenosni osciloskop Voltcraft DSO-5072H s LCD zaslonom u boji prikazuje dvije sinusoidne valove. Upravljačke tipke smještene su sa strane. Elektronički mjerni uređaj.

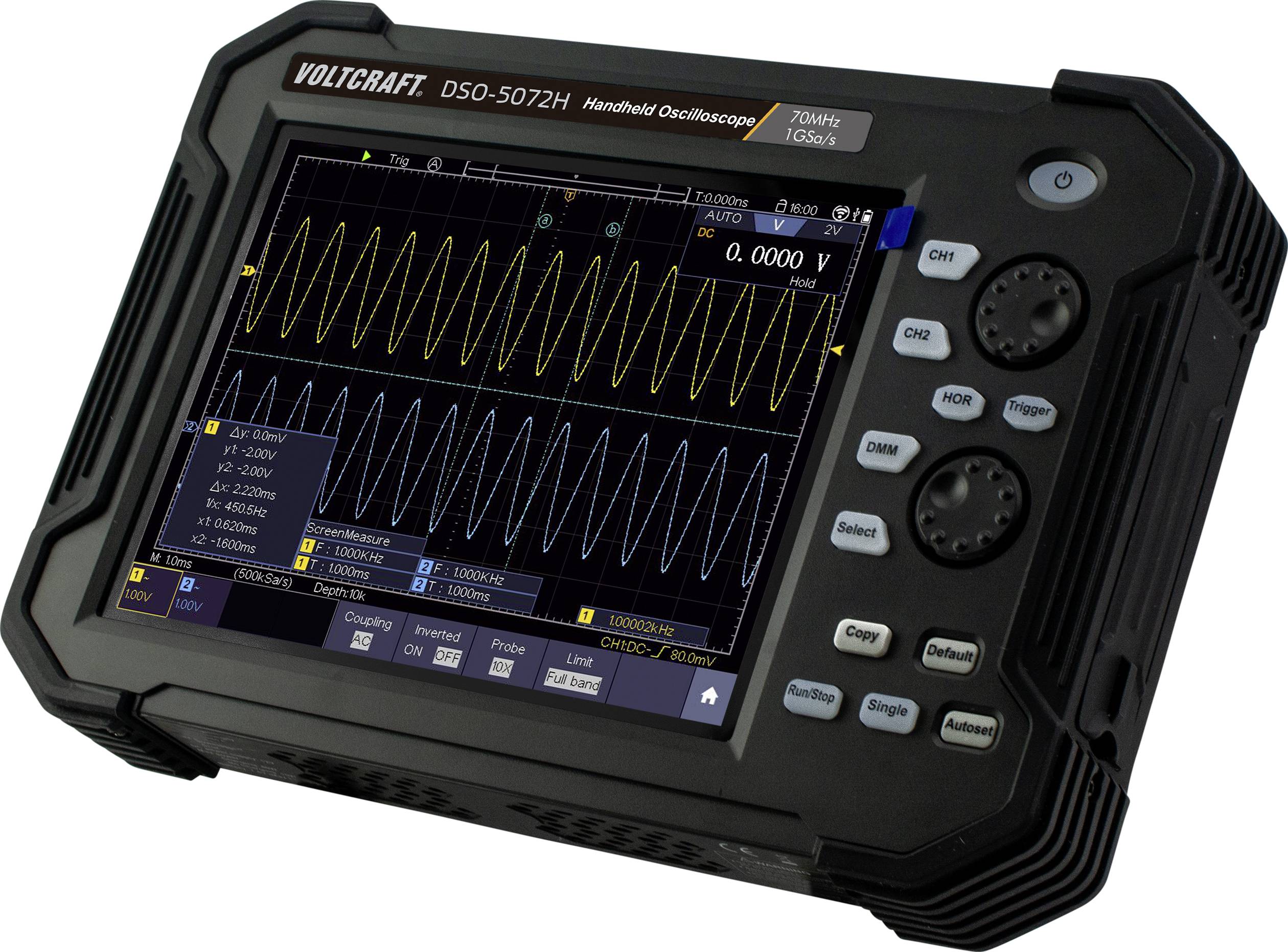

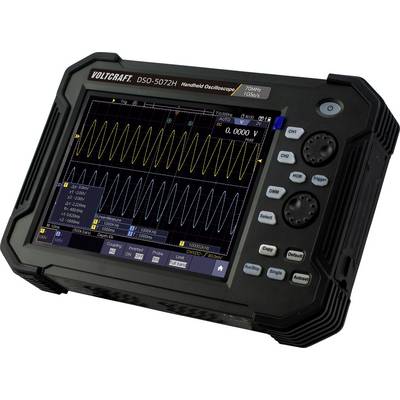

Prijenosni osciloskop s dijagramom vala na zaslonu prikazuje električne signale. Tipke za upravljanje nalaze se sa strane.

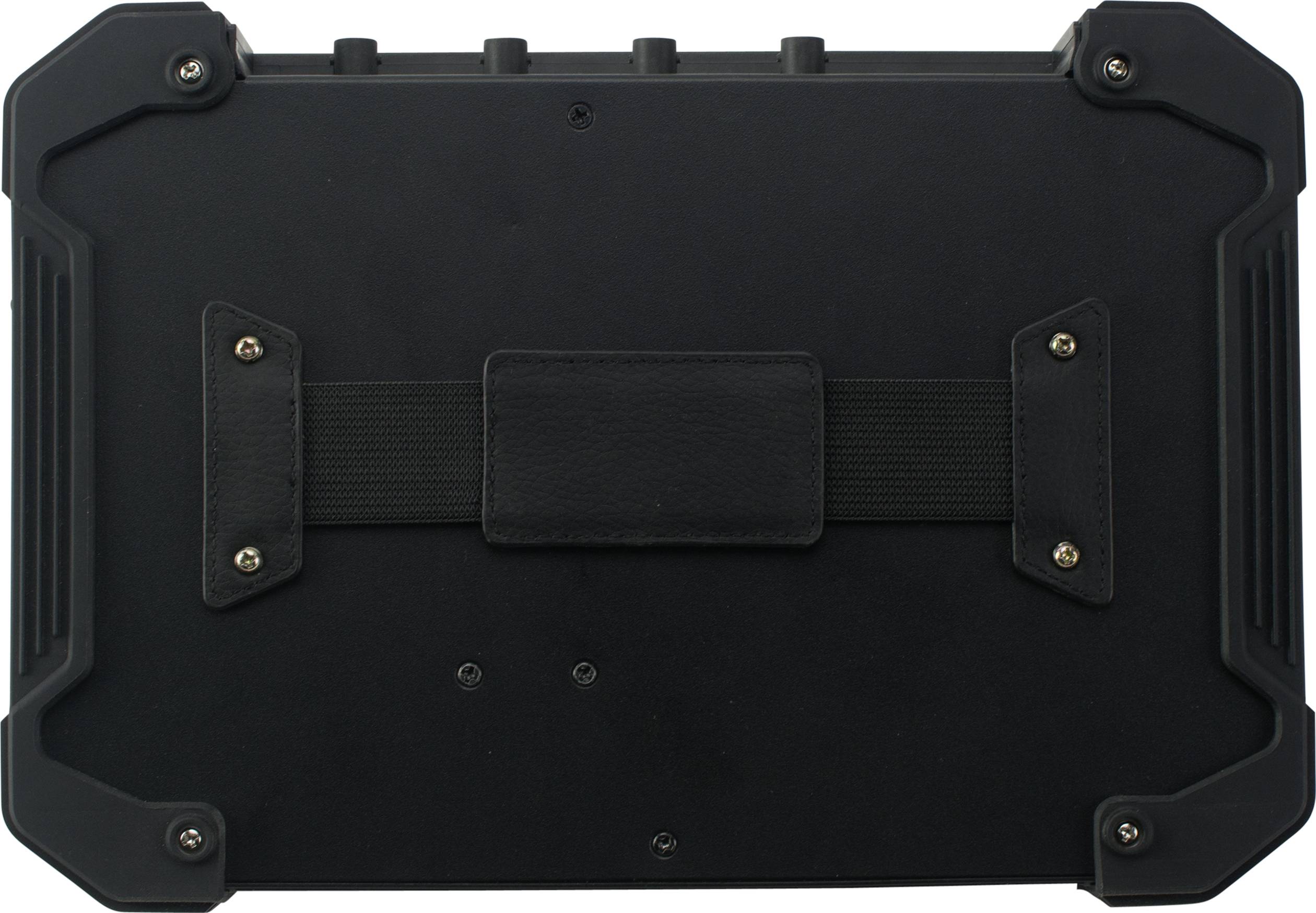

Robustan, pravokutan, crni uređaj s pojačanim uglovima i centralnom trakom za nošenje na stražnjoj strani.

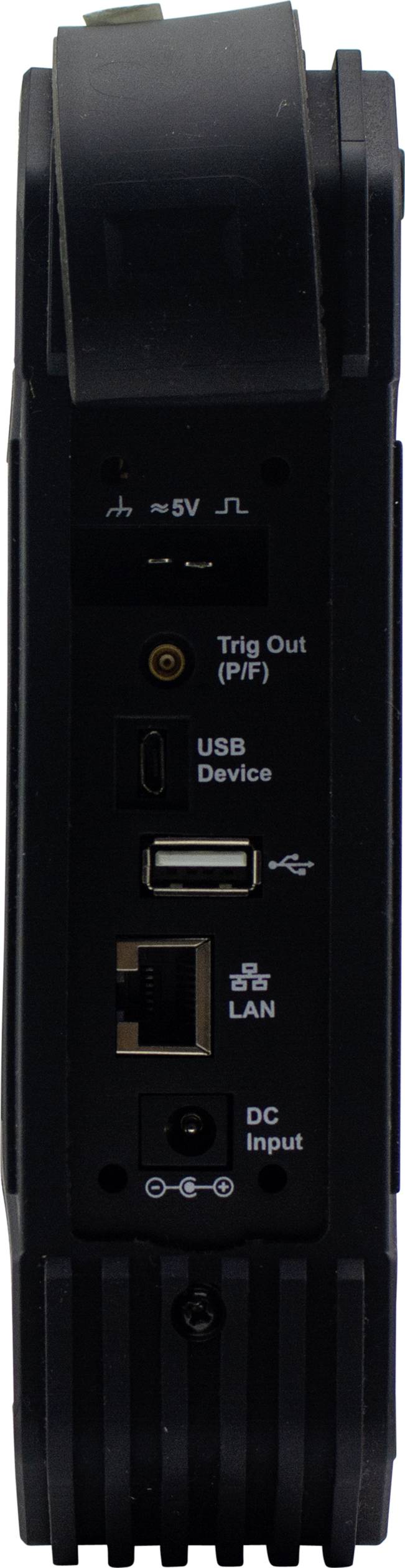

Crni elektronički uređaj s USB i LAN priključcima, DC ulazom i trigger izlazom. Vertikalni prikaz priključaka na jednoj strani.

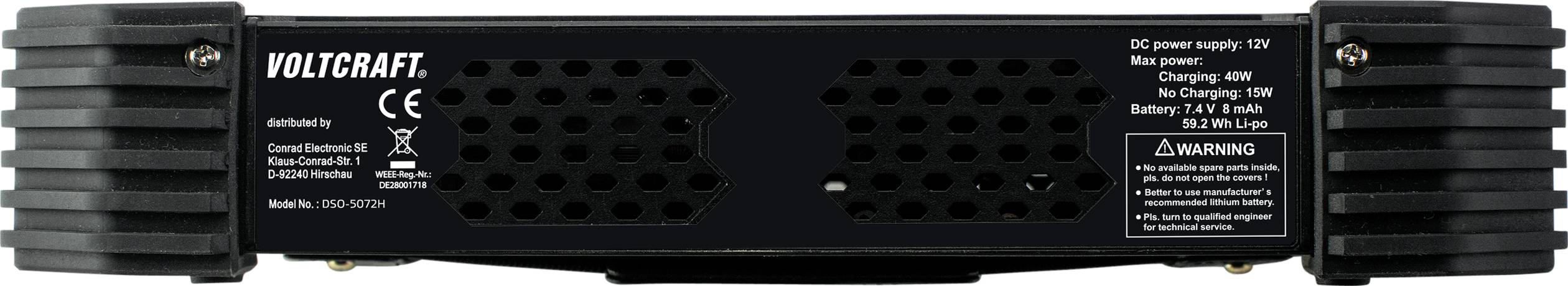

Uređaj tvrtke Voltcraft, prednja strana s ventilacijskim rešetkama. Radi se o punjač s oznakama za napon i snagu.

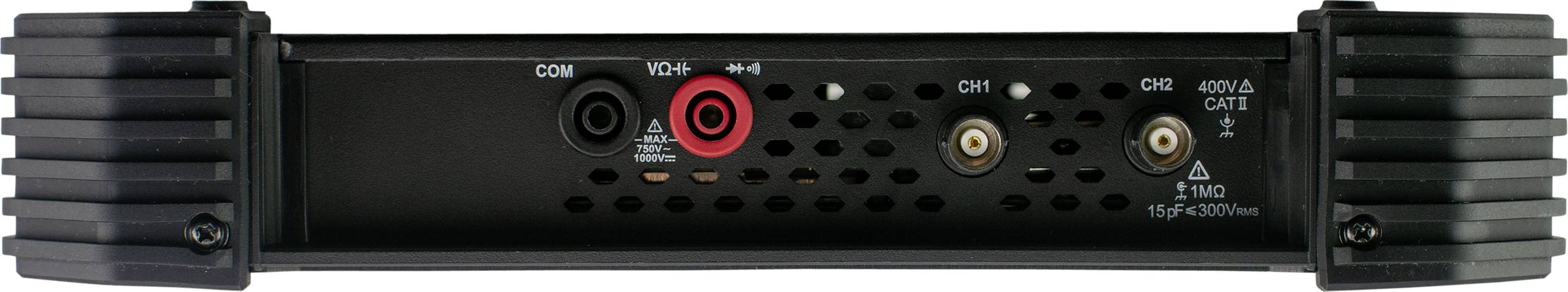

Crni audio pojačalo s više ulaznih i izlaznih priključaka, uključujući COM, VCH+ i C1+.

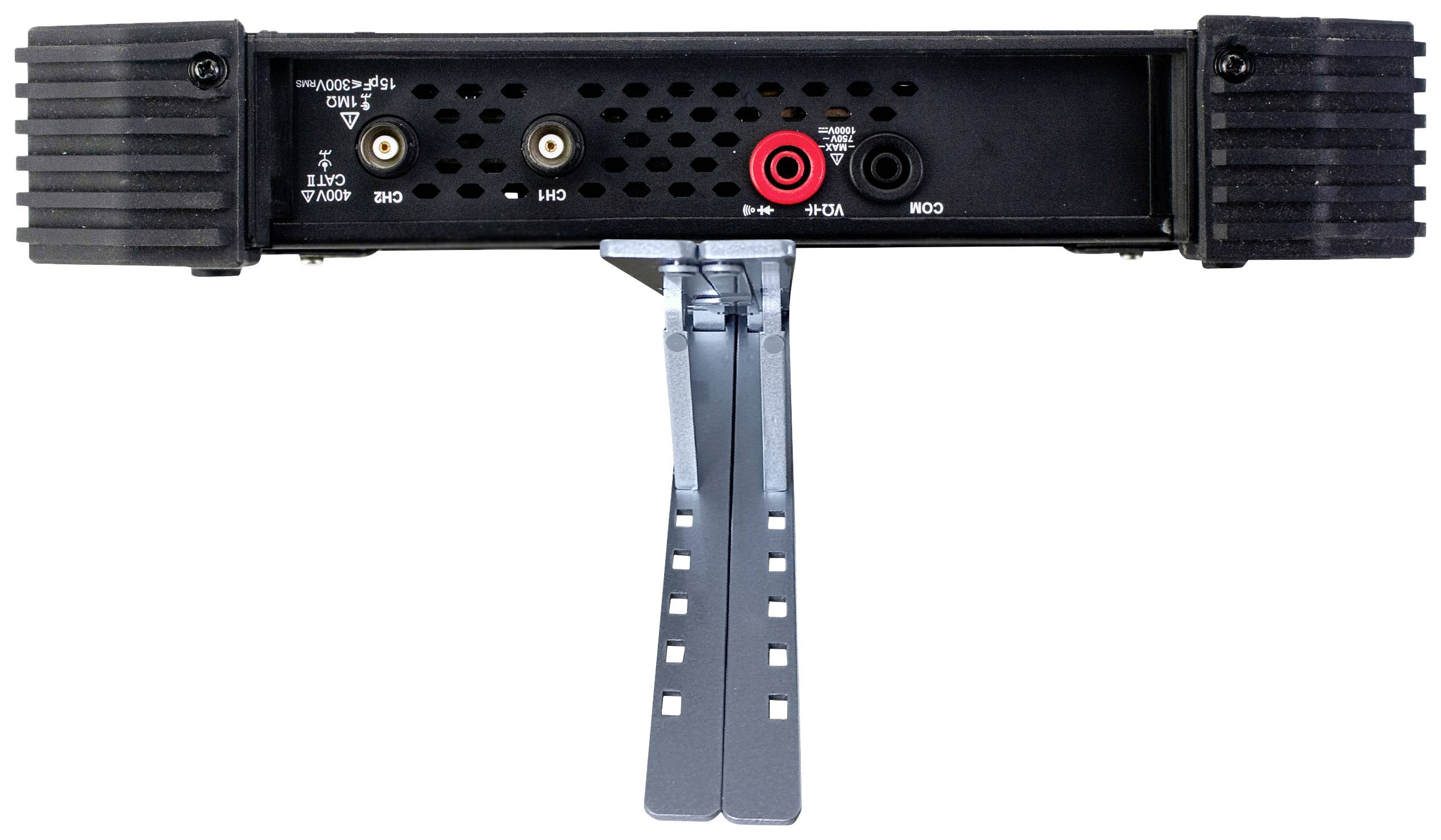

'Pogled straga elektroničkog uređaja s različitim priključcima, uključujući CH1, CH2 i napajanje, na metalnom stalku.'

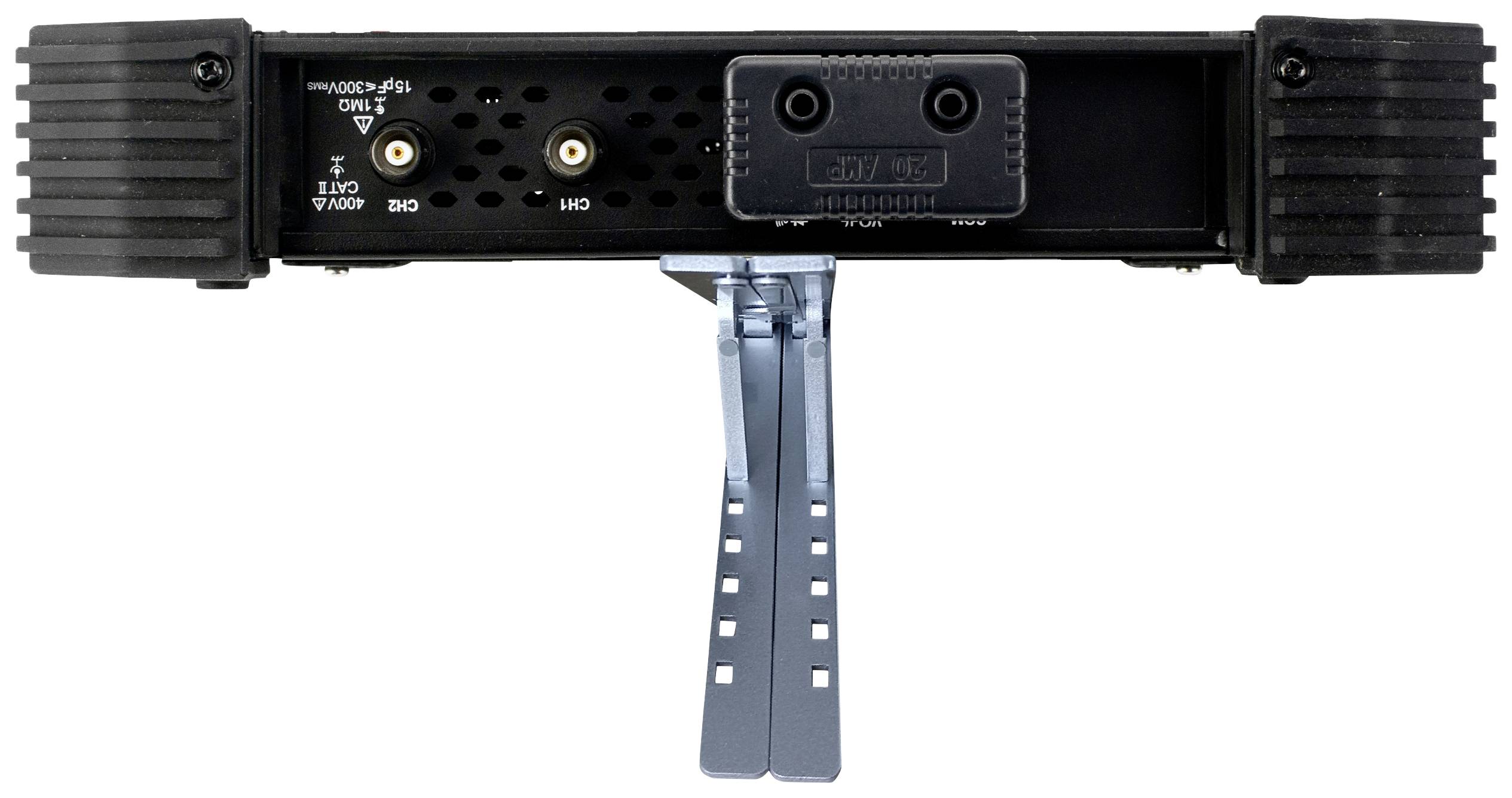

Pogled na elektronički uređaj straga s različitim priključcima i srebrnim stalkom u sredini.

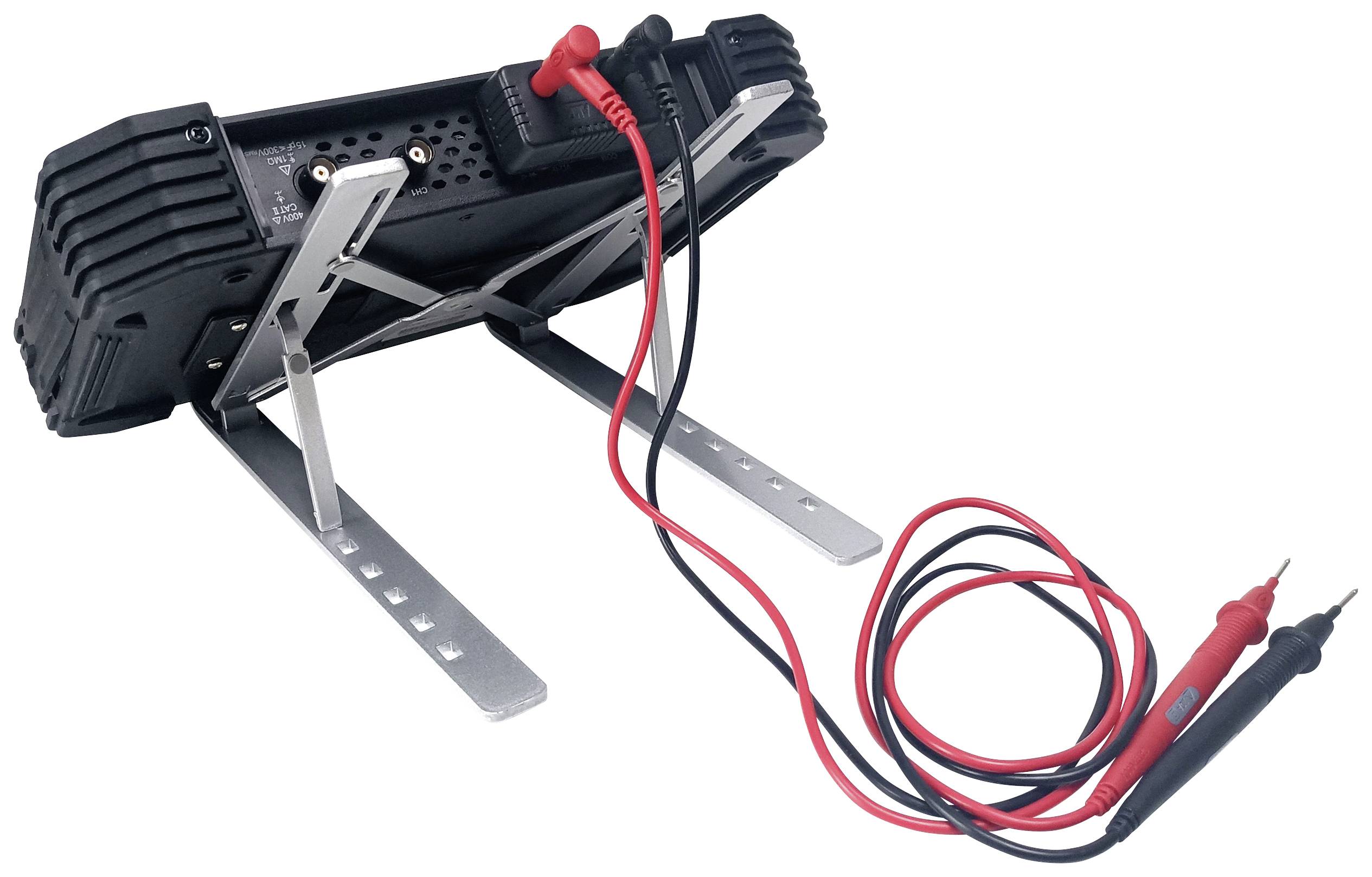

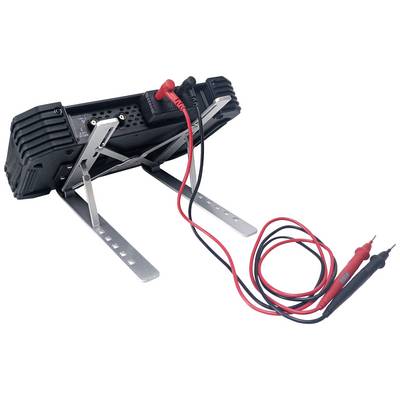

Multimetar u metalnom stalku s crvenim i crnim mjernim kabelima koji vire van.

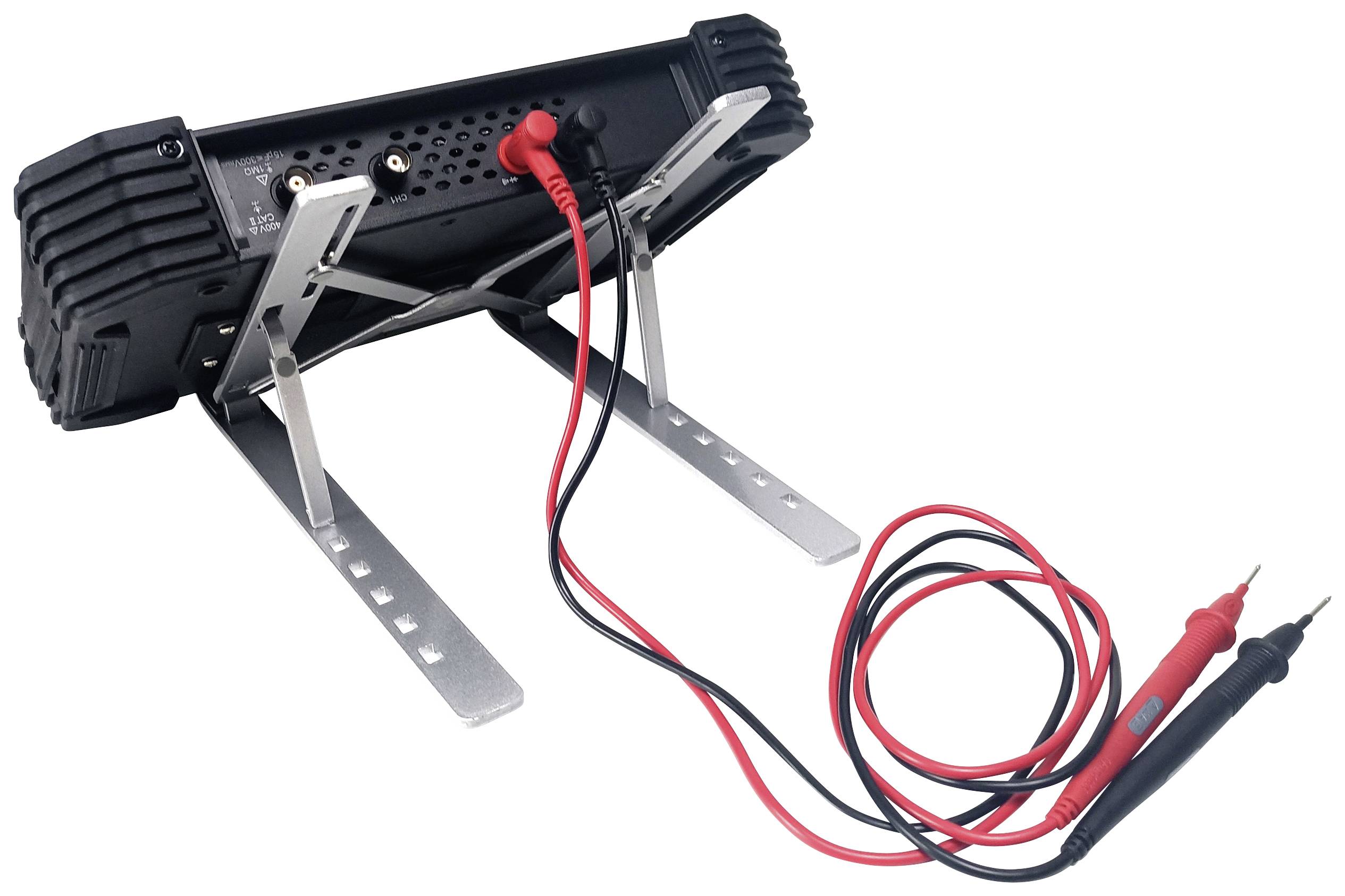

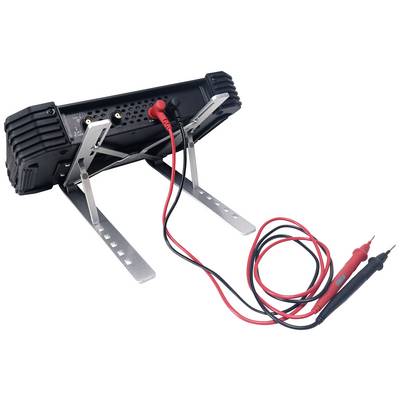

Multimetar s metalnim stalkom u nagnnutom položaju, crveni i crni mjerni vodovi priključeni; uređaj za električno mjerenje.

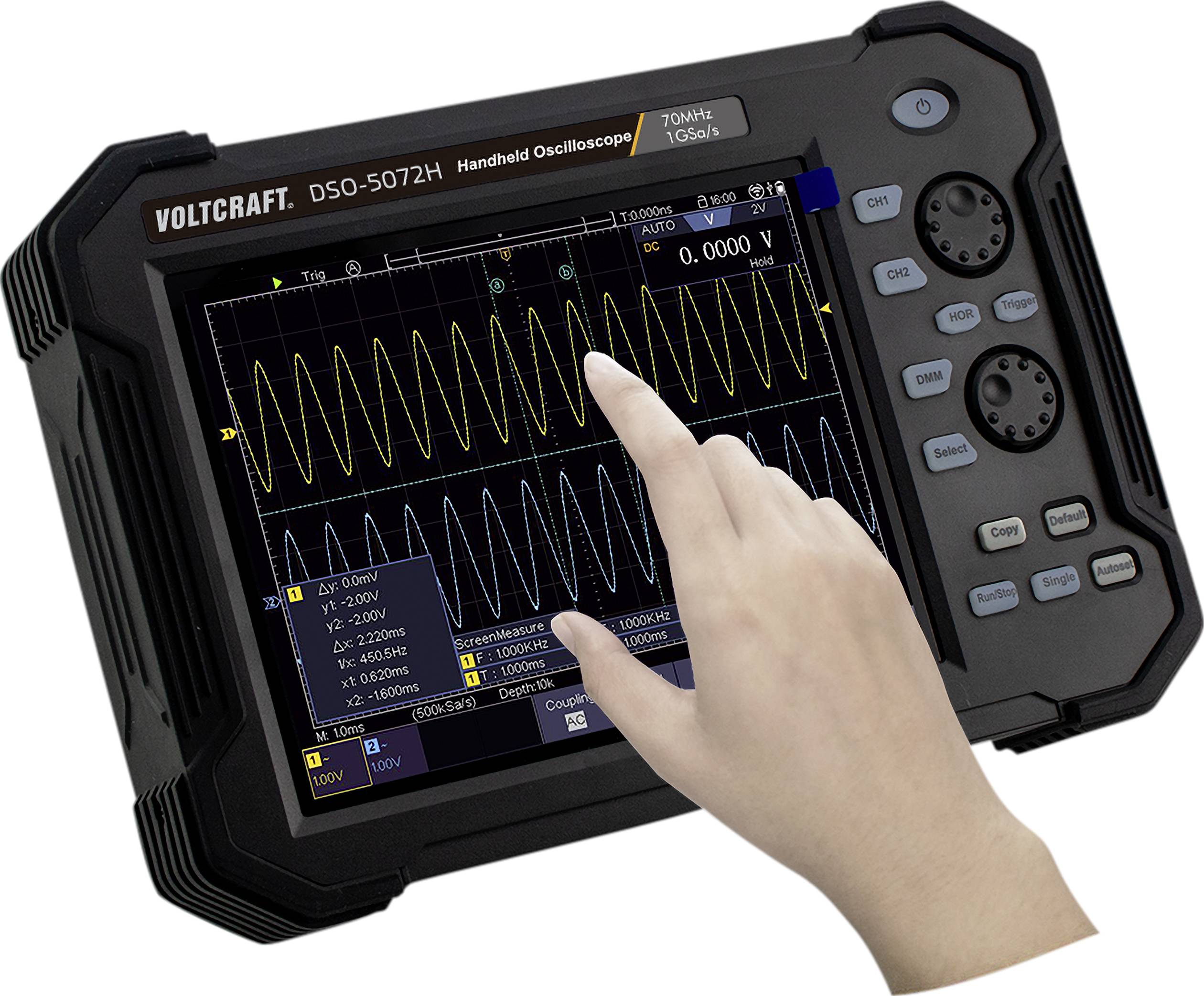

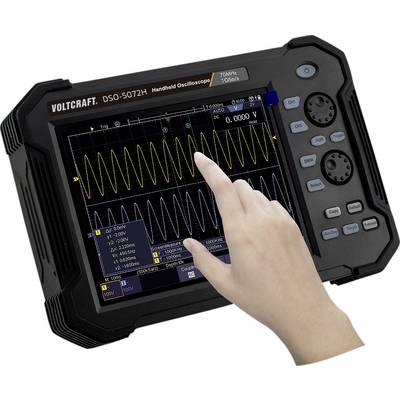

Ručni osciloskop VOLTCRAFT DSO-5072H prikazuje valnasti signal na zaslonu. Ruka dodiruje zaslon za upravljanje.

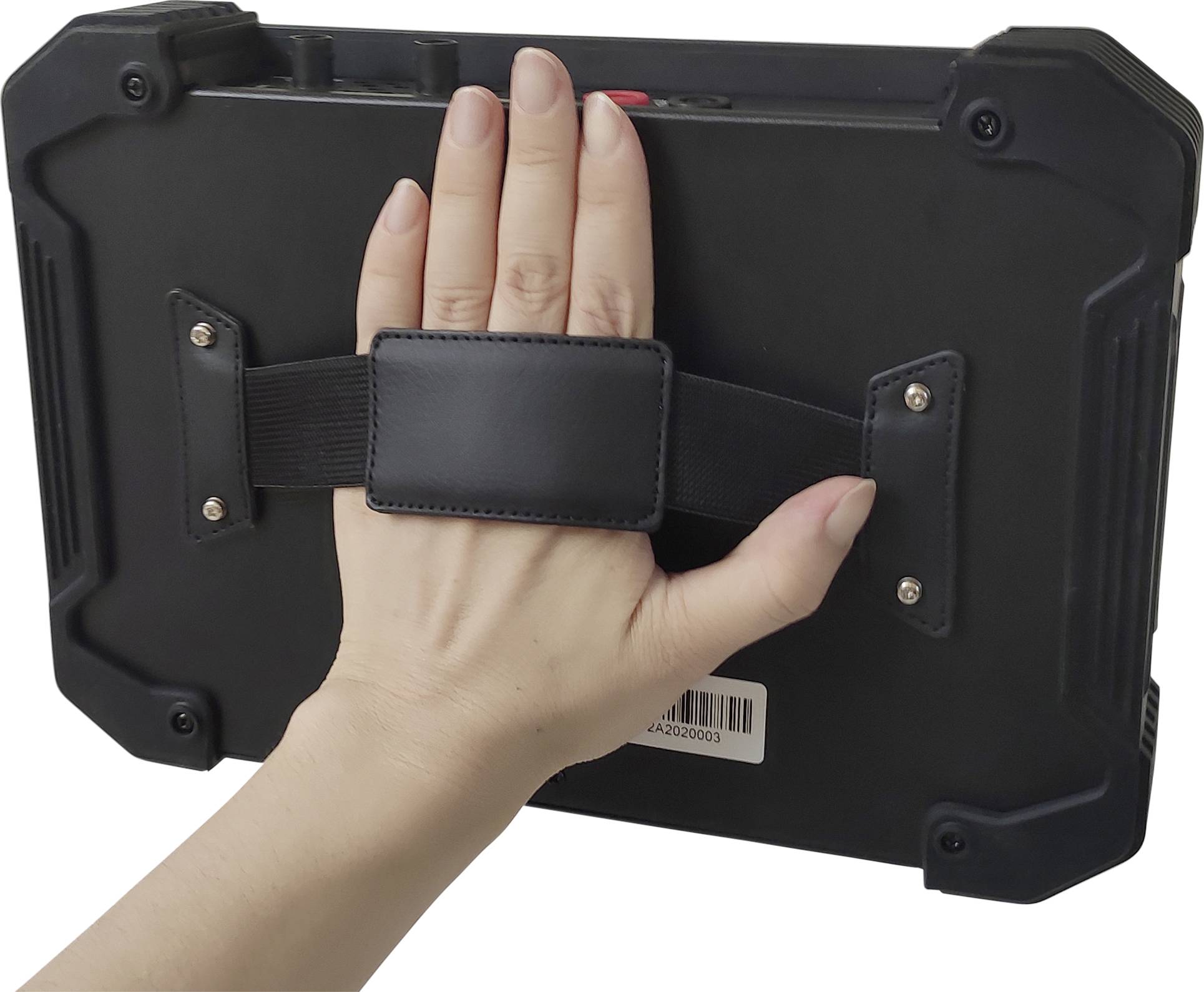

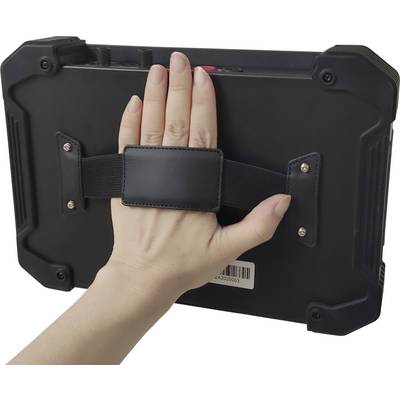

Jedna ruka drži robustan tablet s crnom držačem na poleđini.

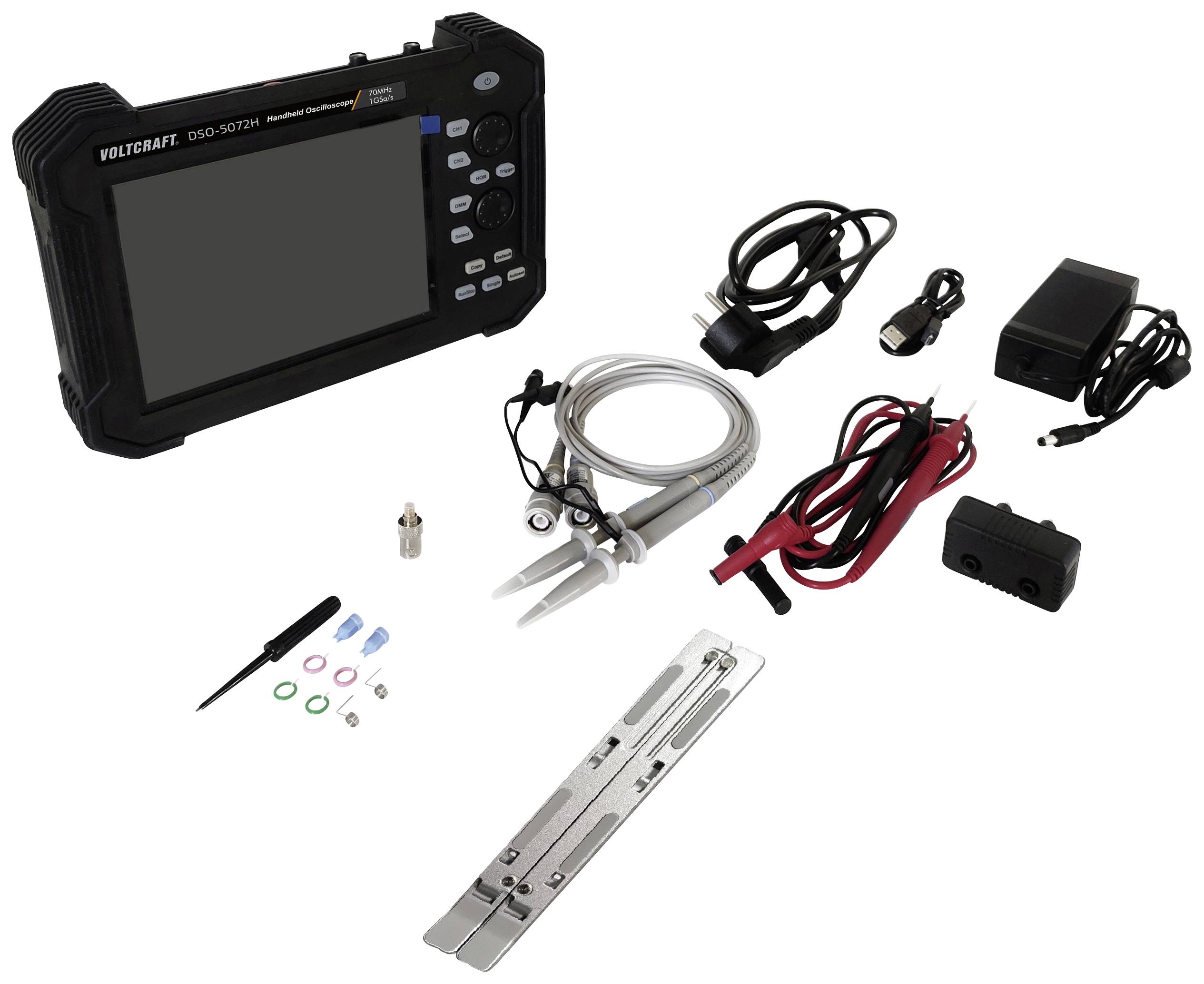

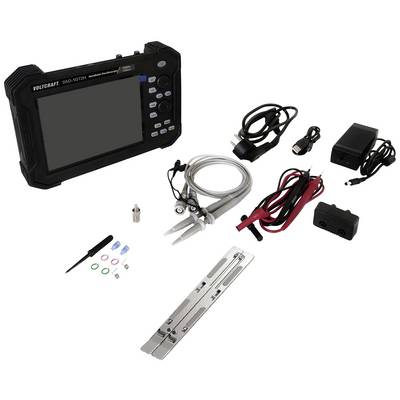

Prijenosni osciloskop s pripadajućom opremom, uključujući kablove, sonde, adaptere i punjač, posložen na bijeloj pozadini.

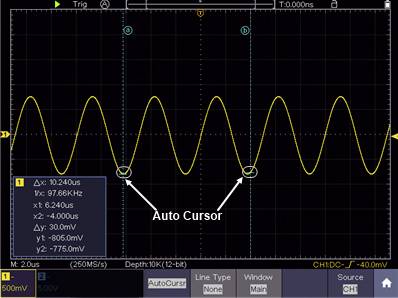

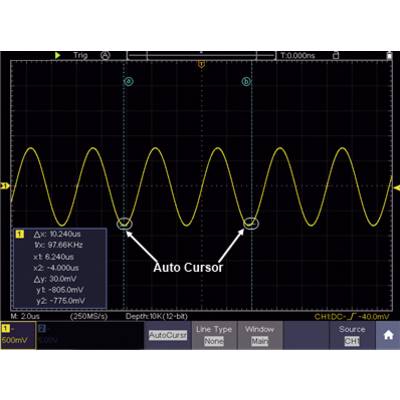

'Osciloskopski prikaz sinusoidne valove. Dva markera pokazuju jedan period, frekvencija 97,66 kHz. Napon od 500 mV po djelku.'

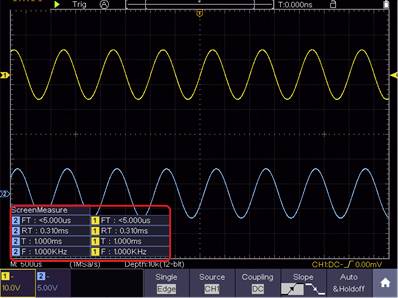

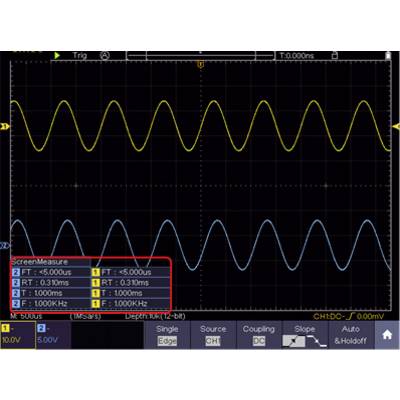

Zaslon osciloskopa prikazuje dvije valne oblike: žuti iznad, plavi ispod. Mjerenja vremena i frekvencije lijevo dolje su istaknuta.

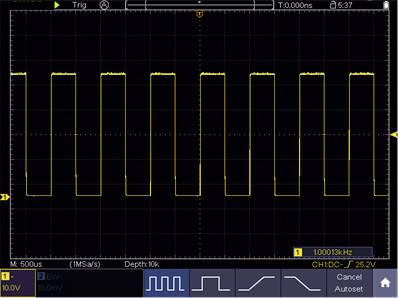

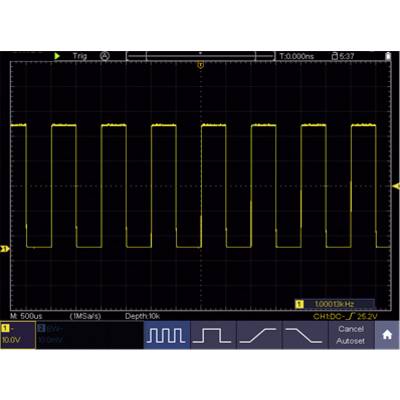

Osciloskop prikazuje pravokutni signal frekvencije 1 kHz na y-osi i vremena na x-osi.

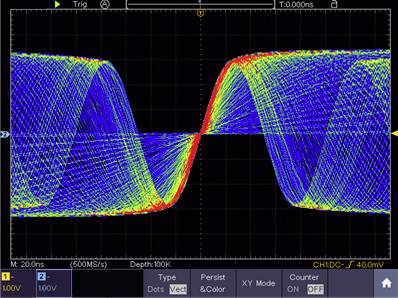

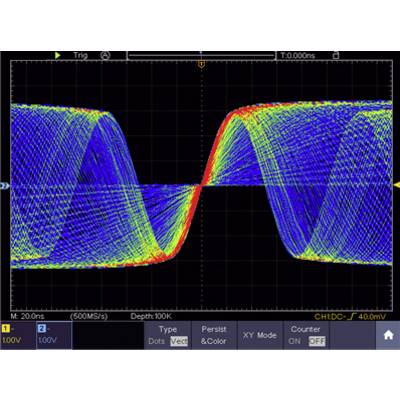

Osciloskopski prikaz Lissajouve-ove figure, prikazan međusobno prepletenim crvenim, zelenim i plavim linijama na crnoj pozadini.

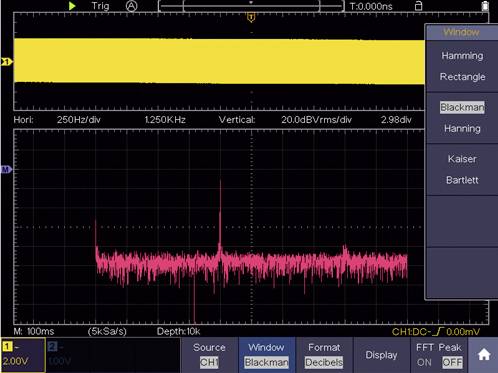

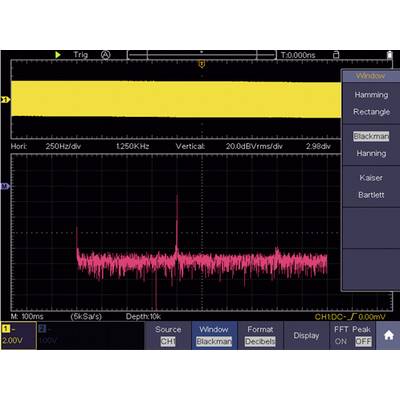

Osciloskopski zaslon prikazuje signal s FFT analizom. Žuti pravokutnik gore, ružičasto spektar dolje. Prozor: Odabran Blackman.

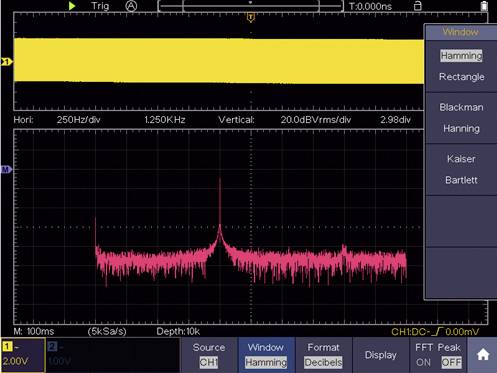

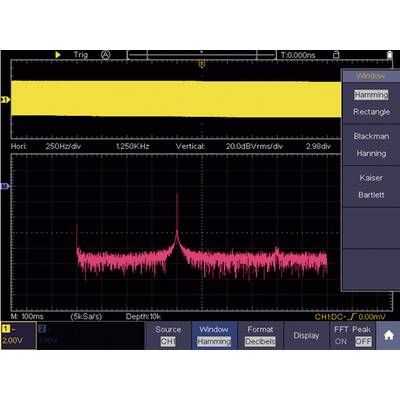

'Osciloskopski zaslon s dvije oštre frekvencijske špice. Padajući izbornik prikazuje prozorske opcije: Hamming, Pravokutni, Blackman, Hanning, Kaiser, Bartlett.'

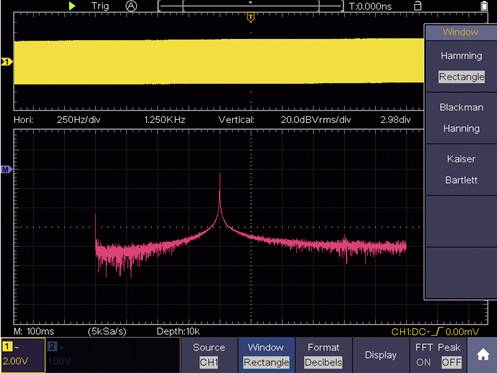

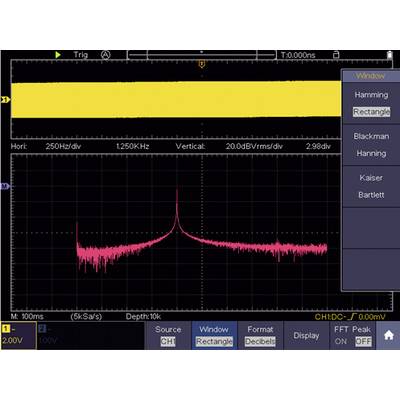

'Prikaz spektra frekvencija osciloskopom s naglašenim pravokutnim prozorom. Dva glavna vrha pri oko 1,25 kHz.'

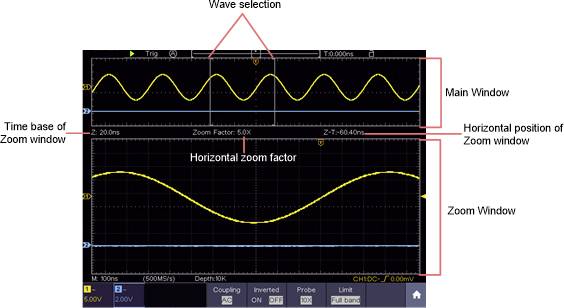

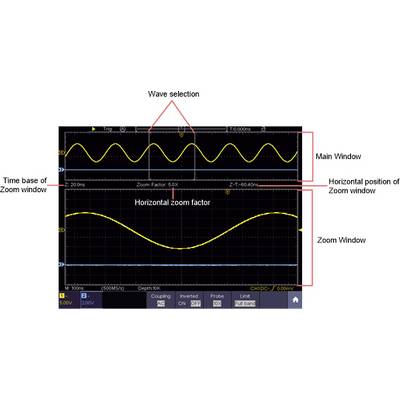

'Osciloskopski prikaz s dva prozora: gore glavni prozor s valnim oblikom, dolje prozor za zumiranje s horizontalnim faktorom zumiranja. Oznake naglašavaju prozore i funkcije zumiranja.'

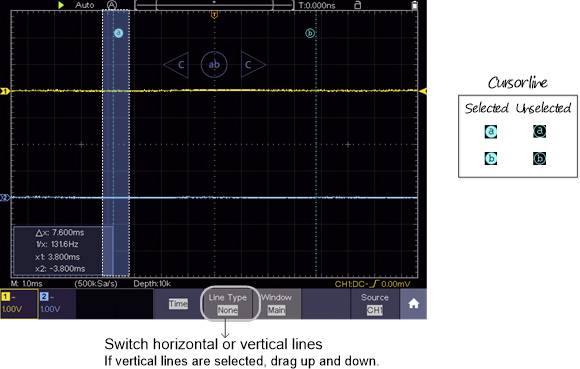

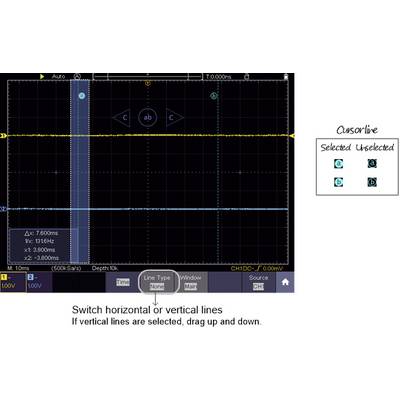

Dijagram prikazuje horizontalne i vertikalne linije na zaslonu osciloskopa. Tekst objašnjava kako se linije pomiču.
Slika osciloskopa prikazuje žutu i plavu valnu liniju na mrežastoj pozadini. Ikona ruke upućuje na žutu liniju.

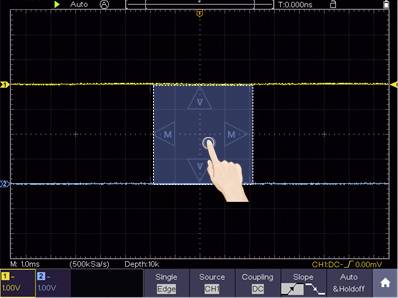

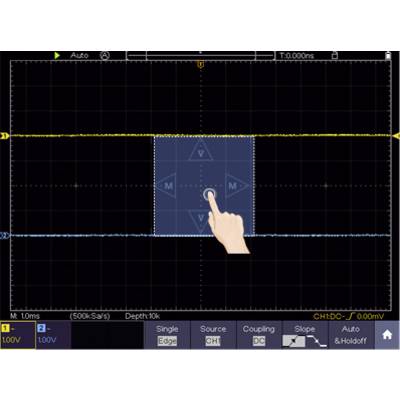

Prikaz valnog oblika prikazuje dvije horizontalne linije. Ruka pokazuje na kontrolno polje sa simbolima M-, V- i ^-.
Osciloskop s dvije valnih oblika u različitim bojama. Ruka dodiruje zaslon kako bi prilagodila postavke ili mjerenja.

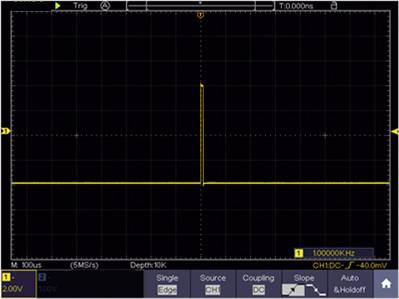

Zaslon osciloskopa prikazuje žutu pulsnu valnu na crnoj pozadini, frekvencije 1 MHz, vertikalna skala: 40 mV.

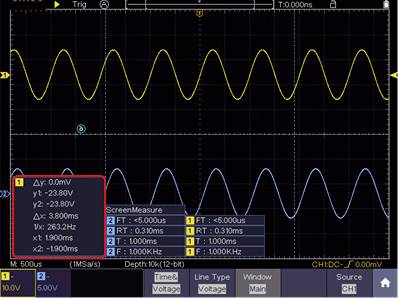

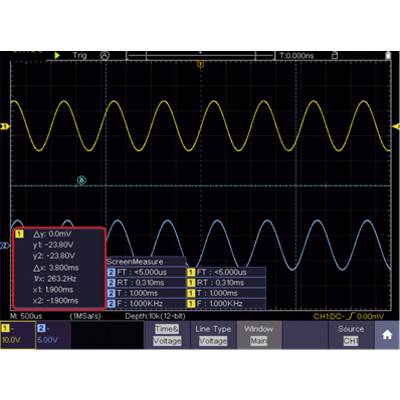

Osciloskop prikazuje dvije valove. Žuta linija: 3,800 ms, -23,80 V; Plava linija: 2,630 ms, -23,80 V. Frekvencija: 1,000 kHz.

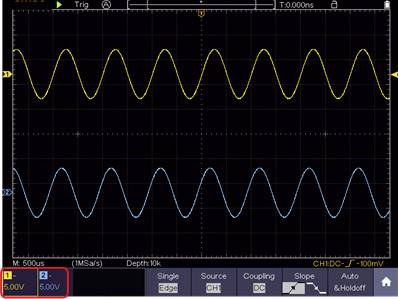

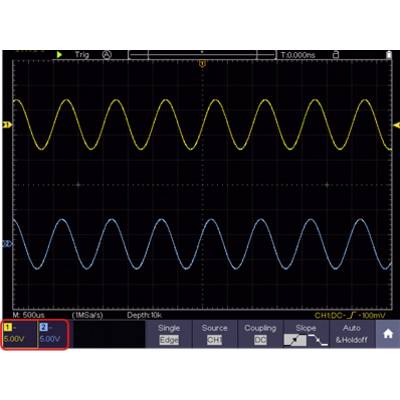

'Osciloskopski prikaz s dva sinusoidna vala: gore žuti, dolje plavi. Oba vala pokazuju istu frekvenciju pri 5,00 V.'

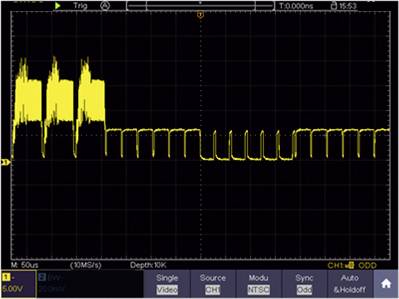

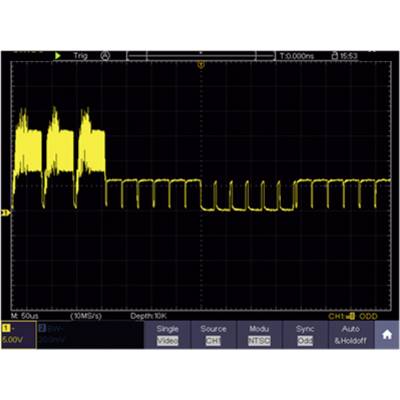

Osciloskopski zaslon prikazuje žuti valni signal s uzlaznim i silaznim vrhovima koji se pretvara u stabilne valove.
1/30
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pet,30.10.
71 kom. - zaliha Njemačka
Broj
Ukupno (665,00 € / komad)
665,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

VOLTCRAFT DSO-5072H ručni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručni uređaj, multimetar-funkcije 1 St.

  • Širina pojasa 70 MHz, 2 kanala
  • Brzina uzorkovanja: 1 GSA/s
  • Dubina memorije 40 Mpts
  • 8" (20,32 cm) LCD zaslon osjetljiv na dodir Rezolucija: 800 x 600 piksela
  • Vertikalna rezolucija 8-bitnog ADC-a
  • Podržava SPI / I2C / RS232 / CAN dekodiranje
  • Brzina snimanja valnog oblika 45000 wfms/s

Više informacija

Tehnički podaci

Vrsta proizvoda

ručni osciloskop

Pojasna širina

70 MHz

Razina uzorkovanja po kanalu

1 GSa/s

Razlučivost

8 Bit

Veličina ekrana

8" (20.32cm)

Određene značajke osciloskopa

digitalni osciloskop s memorijom (ods)

ručni uređaj

multimetar-funkcije

Broj analognih ulaza maks.

2

tvornički standard (vlastiti)

Kategorija mjerenja

CAT II

Ulazna impendacija

1 MΩ±2%

dim.

(D x Š x V) 270 x 48 x 191 mm

Težina

1.7 kg

Broj digitalnih ulaza maks.

0

Širina

48 mm

Visina

191 mm

Dužina

270 mm

Sučelja

LAN

1 x USB 2.0 uređaj

1 x USB 2.0 host

Dubina memorije/kanala

40 Mpts

Tip

DSO-5072H

Usklađenost i certifikati

Certified by EU Garan

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2267610 VOLTCRAFT DSO-5072H ručni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručn

Izjava o sukladnosti

Izjava o sukladnosti 2267610 VOLTCRAFT DSO-5072H ručni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručn

Uvjeti garancije

Uvjeti garancije 2267610 VOLTCRAFT DSO-5072H ručni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručn

Preuzimanje datoteka

Preuzimanje datoteka 2267610 VOLTCRAFT DSO-5072H ručni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručn

Opis


Idealno za mobilnu primjenu!

Kompaktni digitalni ručni osciloskop Voltcraft opremljen je ugrađenom baterijom (8000 mAh) i remenom za nošenje, što ga čini praktičnim i fleksibilnim za korištenje u raznim okruženjima. Kao čvrsti uređaj za mjerenje napona težine 1,7 kg, ima 2 kanala s propusnošću od 70 MHz i nudi dubinu memorije od 40 Mpts. Opsežne funkcije okidanja i mogućnost dekodiranja sabirnice čine ga multitalentom u mobilnom prikupljanju podataka mjerenja, a rezultati mjerenja prikazuju se na 8-inčnom (20,32 cm) LCD zaslonu u boji osjetljivom na dodir s rezolucijom od 800 x 600 piksela. Maksimalna brzina uzorkovanja osciloskopa je do 1 GS/s, a različite mjerne sonde, koje su podesive i uključene su u isporuku, omogućuju fleksibilna i varijabilna mjerenja. Također je uključen vanjski modul za napajanje i USB kabel koji omogućuje brz prijenos izmjerenih podataka na računalo. Prikaz amplituda u stvarnom vremenu na računalu jednako je izvediv kao i nekoliko vrsta okidača i sučelja.

Ovaj tekst je strojno preveden.

Izvedba

  • Pojasna širina: 70MHz
  • Maksimalna brzina uzorkovanja: 1 GS/s
  • Vertikalna rezolucija: 8 bita
  • Funkcija multimetra
  • Brzina ažuriranja valnog oblika: 45.000 wfms/s
  • Horizontalna skala: 2ns/div - 1000s/div, u koracima od 1-2-5
  • Vrijeme porasta< = 5ns
  • Kanali: 2
  • Zaslon: 8-inčni LCD zaslon u boji osjetljiv na dodir, 800x600 piksela
  • Ulazna impedancija: 1MΩ± 2%, paralelno s 15pF ± 5pF

Isporuka uključuje

  • Digitalni osciloskop Glavni kabel Napajanje USB kabel 2 x ispitne sonde Odvijač za kalibriranje ispitnih sondi BNC -SAM ispitni kabel (crno-crveni) Vanjski trenutni modul Stalak za opremu s držačem Softver + engleski priručnik na CD-u Kratke upute Informativni list sa sigurnosnim napomenama
