Name: Uni-T UTG1042X funkcijski generator na struju 1 µHz - 40 MHz 2-kanalni proizvoljno
Brand: Uni-T
SKU: 3757393
Availability: BackOrder

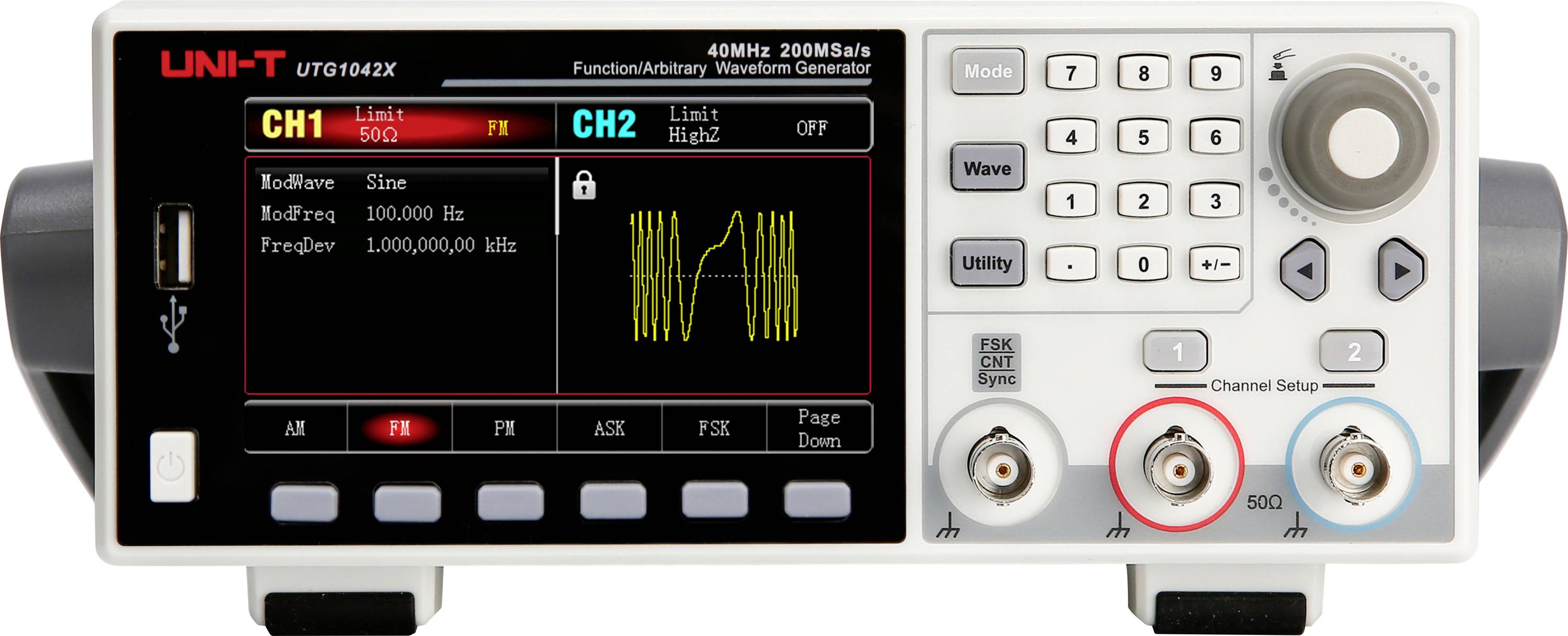

Prednja ploča digitalnog generatora funkcija/proizvoljnog valnog oblika koja prikazuje postavke CH1 i CH2, prikaz valnog oblika, tipkovnicu i tri izlazna konektora, sa srednjim konektorom označenim crvenom bojom.

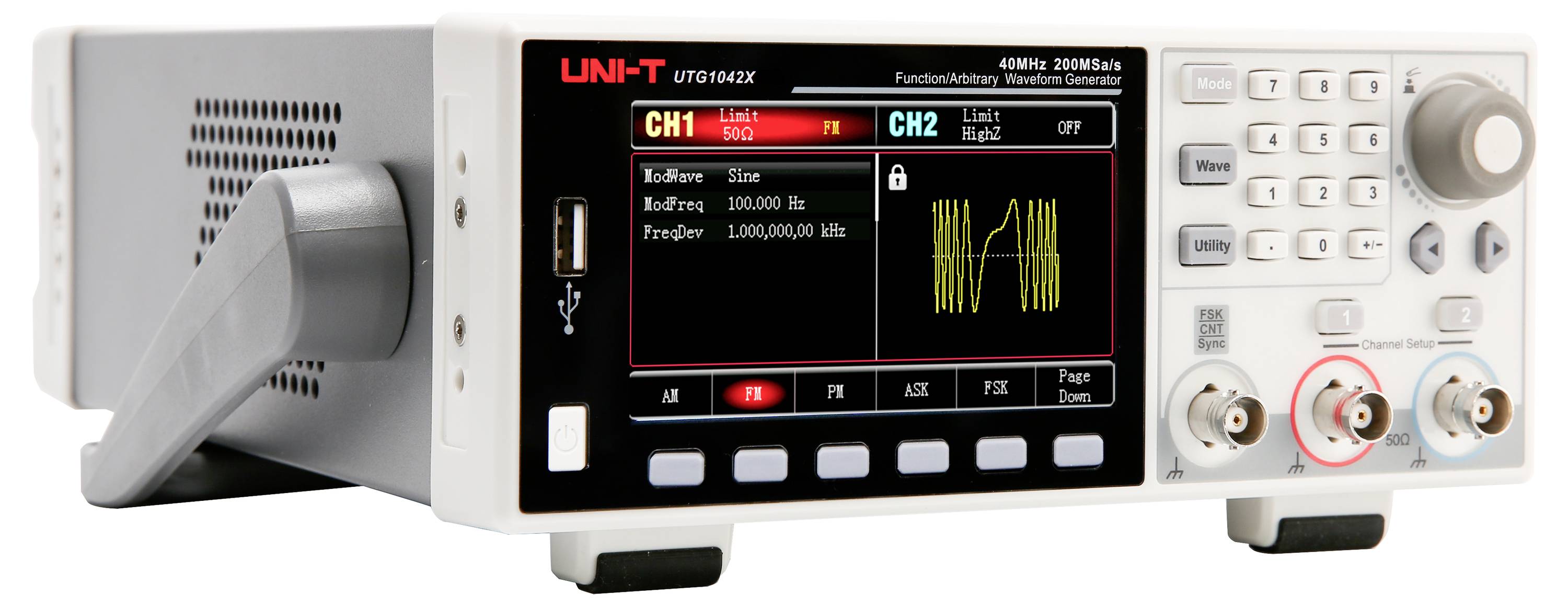

Uni-T UTG1042X funkcijski generator na struju 1 µHz - 40 MHz 2-kanalni proizvoljno-1

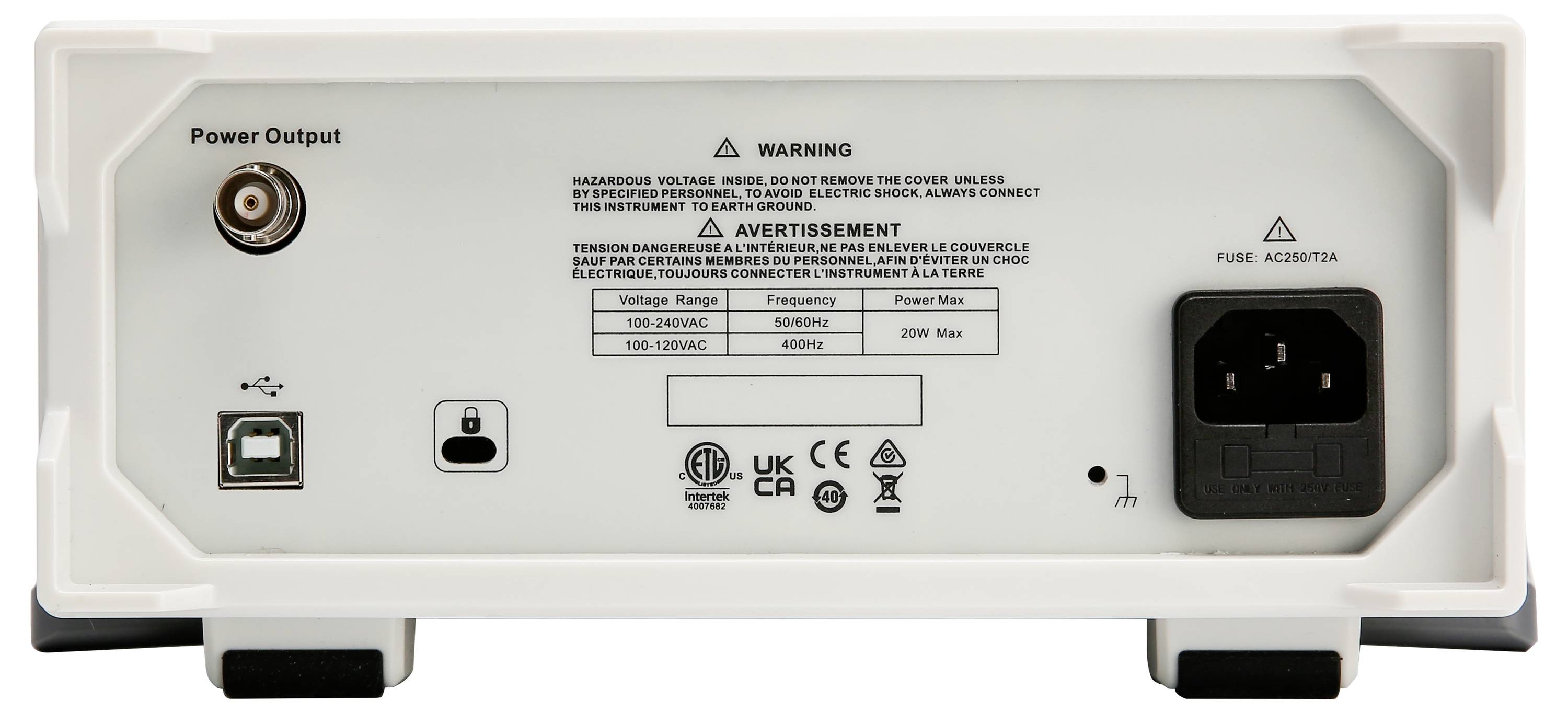

Uni-T UTG1042X funkcijski generator na struju 1 µHz - 40 MHz 2-kanalni proizvoljno-2

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,27.11.

20 kom. - zaliha Njemačka

Ukupno (407,25 € / komad)

449,00 €

-9 %

407,25 €

uklj. PDV

samo 29,71 €

Dostupno samo za poslovne kupce

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T UTG1042X funkcijski generator na struju 1 µHz - 40 MHz 2-kanalni proizvoljno

Maksimalna izlazna frekvencija: 40 MHz
Brzina uzorkovanja: 200MSa/s
Vertikalna rezolucija: 16-bitna
Kanali: 2
Proizvoljna duljina valnog oblika: 4 kpts
Zaslon: 4,3-inčni TFT-LCD

Tehnički podaci

8-inčni TFT LCD zaslon u boji, WVGA (800 x 480)

Izlazni oblik signala: Sinusni val, pravokutni val, val nagiba, harmonik, pulsni val, šumni val, istosmjerni napon i proizvoljni valni oblik

Vrsta proizvoda: funkcijski generator na struju

Područje frekvencije: 1 µHz - 40 MHz

Izlazni oblici signala: proizvoljno

Područje frekvencije (sinus): 1 µHz bis 40 MHz

Klir faktor (sinus): 0,2 %

Područje frekvencije pravokutnik: 1 µHz bis 30 MHz

Vrijeme povečavanja pravokutnika: 7 ns

Prikaz: LCD

Područje frekvencije (trokut): 1 µHz bis 2 MHz

Područje frekvencije (ARB): 1 µHz bis 420 MHz

: tvornički standard (vlastiti)

Funkcija oscilacije frekvencije: Podržava linearno i logaritamsko frekvencijsko pomicanje

Interna modulacija: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Eksterna modulacija: Podržava vanjsku digitalnu i analognu modulaciju

VCF: Upravljano vanjskom analognom modulacijom

Okidač (sinhroni): Interni, eksterni i ručni izvori okidanja

Vrata (asihrona): Podržava burst način rada (gated) putem vanjskog digitalnog sučelja

Eksterno mjerenje frekvencije: Integrirani 6-bitni frekvencijski brojač, raspon od 100 MHz do 800 MHz

dim.: (Š x V) 336 mm x 164 mm

Težina: 3.5 kg

Broj kanala: 2-kanalni

Frekvencija (maks.): 40 MHz

Frekvencija (min.): 1 µHz

Posebne značajke: modulacija
pojačalo snage

Širina: 336 mm

Visina: 164 mm

Sučelja (Funkcijski generatori): USB domaćin
USB 3.1 utikač C
LAN

Napajanje: 230 v/ac

Tip: UTG1042X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3757393 Uni-T UTG1042X funkcijski generator na struju 1 µHz - 40 MHz 2-kanalni proizvoljno

Upute za rad i sigurnost

Upute za rad i sigurnost 3757393 Uni-T UTG1042X funkcijski generator na struju 1 µHz - 40 MHz 2-kanalni proizvoljno

Opis

UTG1042X nudi precizan i stabilan izlazni signal s rezolucijom do 1 μHz. To je isplativ, visokoučinkovit i višenamjenski funkcionalni i generator proizvoljnih valnih oblika. Proizvodi točne, stabilne, čiste i izlazne signale s niskim izobličenjem. Zahvaljujući jednostavnom radu, izvrsnim tehničkim performansama i grafičkom prikazu prilagođenom korisniku, to je svestran uređaj za primjenu u obrazovanju, testiranju i proizvodnji.

Ovaj tekst je strojno preveden.

Izvedba

Dvokanalni izlaz s jednakom snagom: Dva neovisna izlaza velike snage sa stabilnom amplitudom čak i pri visokim frekvencijama.
Ultra nisko podrhtavanje: Pravougaoni signal do 10 MHz s podrhtavanjem manjim od 200 ps za čiste rubove signala
Visok omjer signala i šuma: Čista kvaliteta signala čak i s velikim odstupanjima i niskim razinama signala.
Opcionalni modul pojačala snage: Izlazna snaga do 4 W za zahtjevne primjene
Fleksibilna Burst funkcija: Tri načina za generiranje različitih pulsnih sekvenci
Višestruke vrste modulacije: Podrška za AM, FM, PM, FSK, ASK, PSK i PWM
Funkcija pomicanja: Linearno i logaritamsko pomicanje frekvencije

Isporuka uključuje

UTG1042X x 1
Kabel za napajanje x 1
USB kabel x 1
BNC-BNC prolazni kabel × 1
BNC kabel s krokodil štipaljkom (crveni i crni) × 1

Napomene

Drugi modeli

- UTG1022X-PA: izlazna frekvencija 20 MHz, brzina uzorkovanja 200 MSa/s, 16-bitna rezolucija, 2 kanala, 4 kpts proizvoljne duljine valnog oblika, 4,3″ TFT-LCD.

- UTG1022X: izlazna frekvencija 20 MHz, brzina uzorkovanja 200 MSa/s, 16-bitna rezolucija, 2 kanala, 4 kpts proizvoljne duljine valnog oblika, 4,3″ TFT-LCD.
