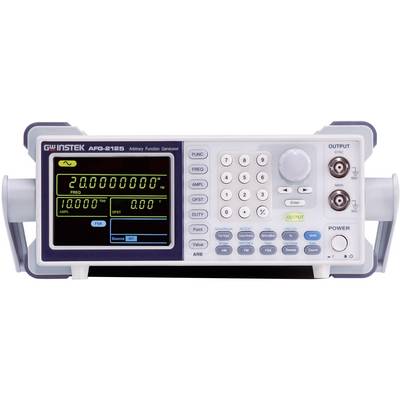

GW Instek AFG-2105 funkcijski generator na struju 0.1 Hz - 5 MHz 1-kanalni proizvoljno, sinusni val , pravokutnik, buka,
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (425,00 € / komad)
425,00 €
sa PDV-om
Istaknuti proizvodi i detalji
GW Instek AFG-2105 funkcijski generator na struju 0.1 Hz - 5 MHz 1-kanalni proizvoljno, sinusni val , pravokutnik, buka, trokut
- Pojasna širina: 0,1 Hz – 5 MHz.
- Samovoljni generator 20 MSa / s
- Izravna generacija digitalnih signala (DDS)
Tehnički podaci
- AM / FM / FSK modulacija: 2 mHz - 20 kHz
- Offset: ± 5 Vp
- Krivulja: 4 kPt
- Impedancija 50 Ω
- Ulazni otpor: 1 MΩ // 150 pF
- Rezolucija: 0,1 Hz
- Zaslon: LCD u boji 8,89 cm
- Izlazni oblik signala
Sin / Pravokutnik / rampa / buka / proizvoljni signal
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
0.1 Hz - 5 MHz
- Izlazni oblici signala
proizvoljno
sinusni val
pravokutnik
buka
trokut
- Područje frekvencije (sinus)
0.1 Hz - 5 MHz
- Područje frekvencije pravokutnik
0.1 Hz - 5 MHz
- Vrijeme povečavanja pravokutnika
25 ns
- Prikaz
LCD
- Područje frekvencije (trokut)
0.1 Hz - 1 MHz
tvornički standard (vlastiti)
- Funkcija oscilacije frekvencije
0,1 Hz – 5 MHz
- Interna modulacija
AM / FM / FSK
- Okidač (sinhroni)
TTL
- Eksterno mjerenje frekvencije
5 Hz – 150 MHz
- dim.
(Š x V) 266 mm x 107 mm
- Težina
3.2 kg
- Broj kanala
1-kanalni
- Frekvencija (maks.)
5 MHz
- Frekvencija (min.)
0.1 Hz
- Posebne značajke
modulacija
- Širina
266 mm
- Visina
107 mm
- Sučelja (Funkcijski generatori)
USB
- Napajanje
strujno napajanje
- Tip
AFG-2105
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 123763 GW Instek AFG-2105 funkcijski generator na struju 0.1 Hz - 5 MHz 1-kanalni proizvoljno, sinusni val , pravokutnik, buka,
Upute za rad i sigurnost
Upute za rad i sigurnost 123763 GW Instek AFG-2105 funkcijski generator na struju 0.1 Hz - 5 MHz 1-kanalni proizvoljno, sinusni val , pravokutnik, buka,
Izjava o sukladnosti
Izjava o sukladnosti 123763 GW Instek AFG-2105 funkcijski generator na struju 0.1 Hz - 5 MHz 1-kanalni proizvoljno, sinusni val , pravokutnik, buka,
Preuzimanje datoteka
Preuzimanje datoteka 123763 GW Instek AFG-2105 funkcijski generator na struju 0.1 Hz - 5 MHz 1-kanalni proizvoljno, sinusni val , pravokutnik, buka,
Preuzimanje datoteka 123763 GW Instek AFG-2105 funkcijski generator na struju 0.1 Hz - 5 MHz 1-kanalni proizvoljno, sinusni val , pravokutnik, buka,
Opis
AFG-2105 funkcijski generator s izravnom generiranjem digitalnog signala (DDS) nudi propusnu širinu od 5 MHz. Oprema uključuje standardne signale sinus, kvadrat, rampu, buku i proizvoljni valni oblik 20 MSa / s s 10-bitnom vertikalnom razlučivošću. Dostupne su i funkcije AM / FM / FSK modulacije, brojača i brojača frekvencija. 8,89 cm LCD monitor u boji prikazuje sve parametre i postavke valnog oblika. USB daljinsko upravljanje može se koristiti za daljinsko upravljanje s računalom. Samovoljni oblik vala može se generirati pomoću PC-a za softver koji se može slobodno preuzeti i prenijeti u generator putem USB-a.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Podesivi omjer impulsa / pauze za pravokutni signal
- Postavljanje parametara valnog oblika pomoću tipkovnice i okretnog gumba
- Istodobni prikaz amplitude, jednosmernog pomaka i promjenjive funkcije na zaslonu
- 10 postavljanja memorijskih mjesta
- 10 nehlapljivih memorija valnog oblika od 4 kpts.
- Ovaj tekst je strojno preveden.
Isporuka uključuje
- 2 mjerna kabela (BNC - BNC)
- Mrežni kabel
- Uputa za uporabu (GB)
- Kratka uputstva.
Napomene
PC® softver za generiranje proizvoljnog signala dostupan je na području za preuzimanje na Internetu.
