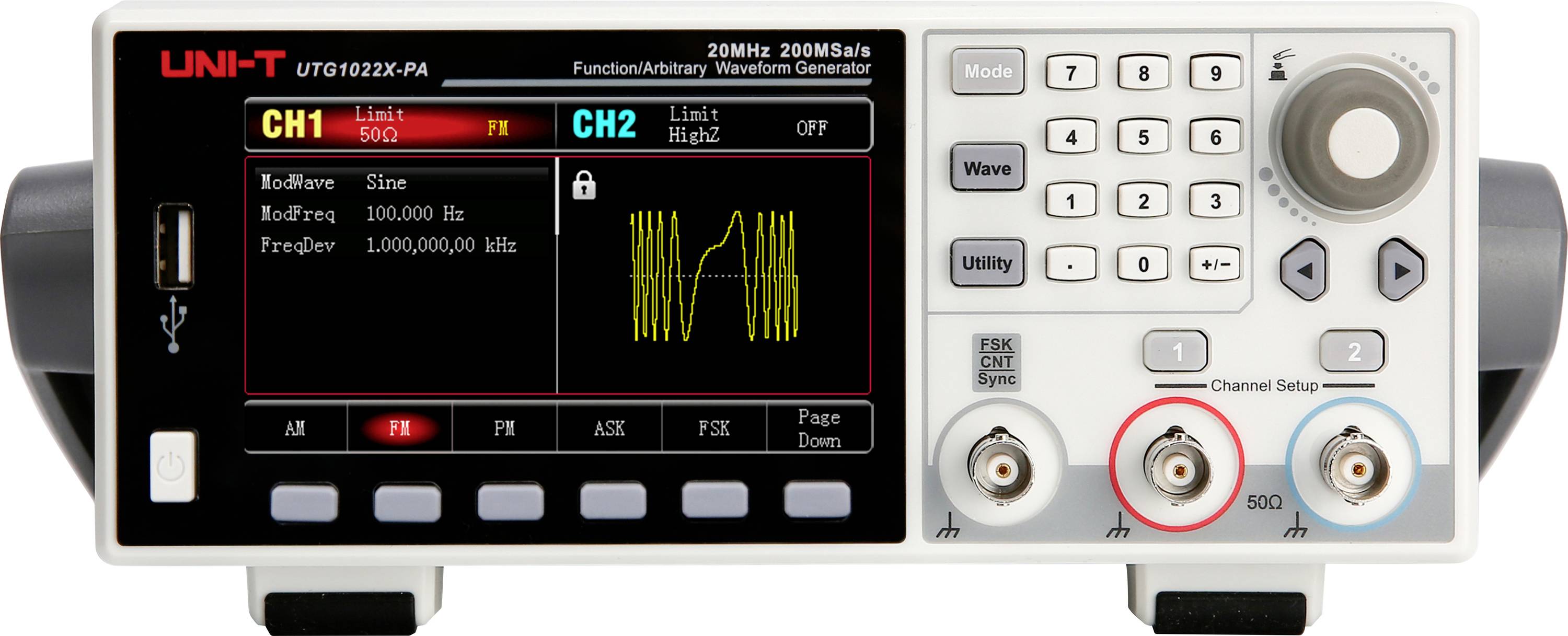

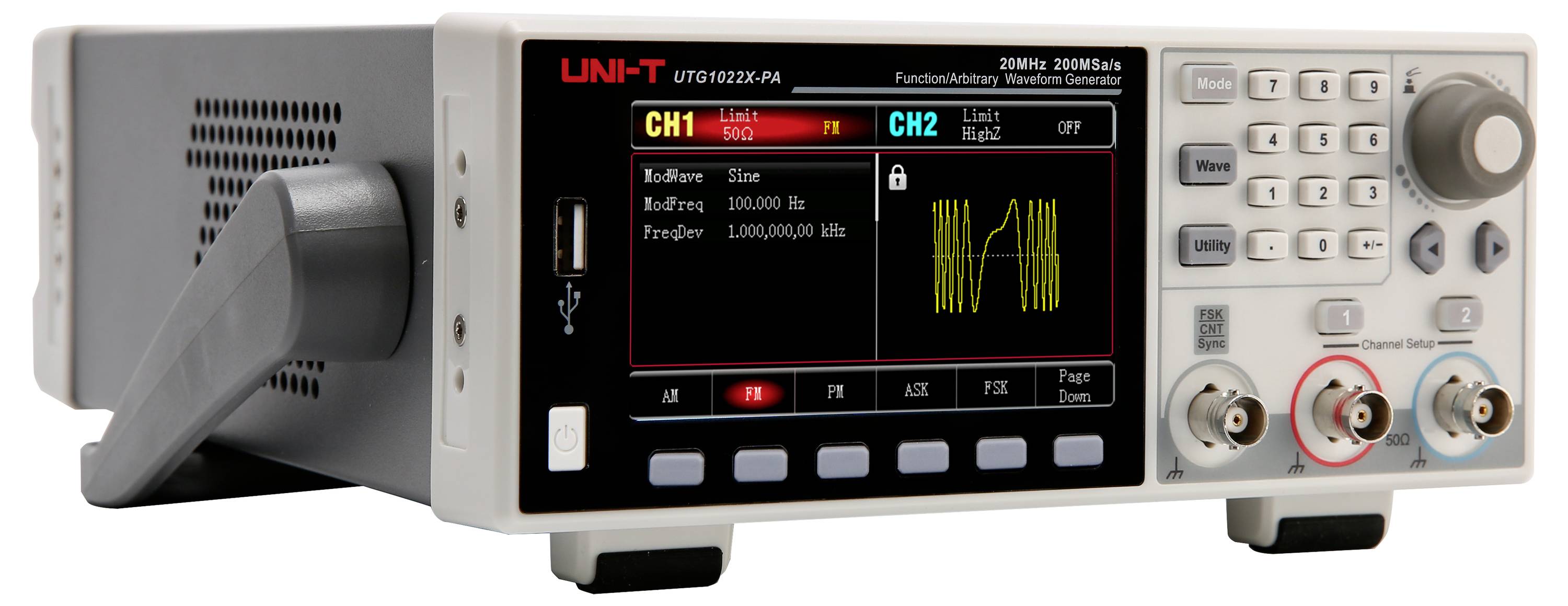

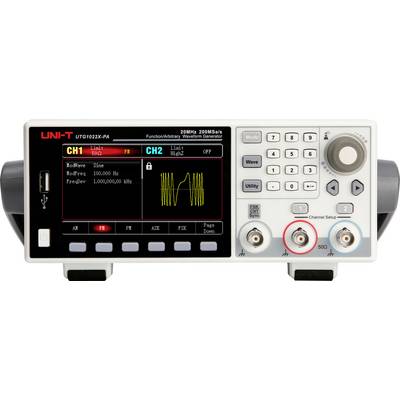

Uni-T UTG1022X-PA funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
20 kom. - zaliha Njemačka
Broj
Ukupno (405,00 € / komad)
405,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Uni-T UTG1022X-PA funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno
- Maksimalna izlazna frekvencija: 20 MHz
- Brzina uzorkovanja: 200MSa/s
- Vertikalna rezolucija: 16-bitna
- Kanali: 2
- Proizvoljna duljina valnog oblika: 4 kpts
- Zaslon: 4,3-inčni TFT-LCD
Tehnički podaci
- 4,3-inčni (10,9 cm) TFT-LCD visoke rezolucije, WVGA (480 x 272 piksela)
- Integrirano pojačalo snage (maks. 4 W)
- 200 ugrađenih proizvoljnih valnih oblika
- 16-bitna vertikalna rezolucija
- Frekvencija uzorkovanja od 200 MSa/s
- Izlazni oblik signala
Sinusni val, pravokutni val, nagibni val, pulsni val, šumni val, istosmjerni val, probni val, AM val, FM val, PM val, ASK val, FSK val, PSK val, PWM val, val prolaska, val naleta
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
1 µHz - 20 MHz
- Izlazni oblici signala
proizvoljno
- Područje frekvencije (sinus)
1 µHz bis 20 MHz
- Klir faktor (sinus)
0,2 %
- Područje frekvencije pravokutnik
1 µHz bis 10 MHz
- Vrijeme povečavanja pravokutnika
16 ns
- Područje frekvencije (trokut)
1 µHz bis 400 kHz
- Područje frekvencije (ARB)
1 µHz bis 5 MHz
tvornički standard (vlastiti)
- Funkcija oscilacije frekvencije
Podržava linearne i logaritamske
- Interna modulacija
AM, FM, PM, ASK, FSK, PSK, PWM
- Eksterna modulacija
ASK, FSK, PSK, Burst (Trigger) putem vanjskog porta
- Okidač (sinhroni)
Podržava interni, eksterni i ručni rad
- Vrata (asihrona)
Dostupan je način rada s ograničenim rafalom
- Eksterno mjerenje frekvencije
Integrirani 7-bitni frekvencijski brojač, raspon od 100 MHz do 200 MHz
- dim.
(Š x V) 215 mm x 103 mm
- Težina
2.2 kg
- Broj kanala
2-kanalni
- Frekvencija (maks.)
20 MHz
- Frekvencija (min.)
1 µHz
- Širina
215 mm
- Visina
103 mm
- Sučelja (Funkcijski generatori)
USB domaćin
USB 3.1 utikač C
- Napajanje
230 v/ac
- Tip
UTG1022X-PA
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3757394 Uni-T UTG1022X-PA funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno
Upute za rad i sigurnost
Upute za rad i sigurnost 3757394 Uni-T UTG1022X-PA funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno
Opis
UTG1022X-PA nudi precizan i stabilan izlazni signal s rezolucijom do 1 μHz. To je isplativ, visokoučinkovit i višenamjenski funkcionalni i generator proizvoljnih valnih oblika. Proizvodi točne, stabilne, čiste i izlazne signale s niskim izobličenjem. Zahvaljujući jednostavnom radu, izvrsnim tehničkim performansama i grafičkom prikazu prilagođenom korisniku, to je svestran uređaj za primjenu u obrazovanju, testiranju i proizvodnji.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dvokanalni izlaz s jednakom snagom: Dva neovisna izlaza velike snage sa stabilnom amplitudom čak i pri visokim frekvencijama.
- Ultra nisko podrhtavanje: Pravougaoni signal do 10 MHz s podrhtavanjem manjim od 200 ps za čiste rubove signala
- Visok omjer signala i šuma: Čista kvaliteta signala čak i s velikim odstupanjima i niskim razinama signala.
- Opcionalni modul pojačala snage: Izlazna snaga do 4 W za zahtjevne primjene
- Fleksibilna Burst funkcija: Tri načina za generiranje različitih pulsnih sekvenci
- Višestruke vrste modulacije: Podrška za AM, FM, PM, FSK, ASK, PSK i PWM
- Funkcija pomicanja: Linearno i logaritamsko pomicanje frekvencije
Isporuka uključuje
- UTG1022X-PA x 1
- Kabel za napajanje x 1
- USB kabel x 1
- BNC-BNC prolazni kabel × 1
- BNC kabeli s krokodil štipaljkama (crveni i crni) × 2
Napomene
Drugi modeli
- UTG1042X: izlazna frekvencija 40 MHz, brzina uzorkovanja 200 MSa/s, 16-bitna rezolucija, 2 kanala, 4 kpts proizvoljne duljine valnog oblika, 4,3″ TFT-LCD.
- UTG1022X: izlazna frekvencija 20 MHz, brzina uzorkovanja 200 MSa/s, 16-bitna rezolucija, 2 kanala, 4 kpts proizvoljne duljine valnog oblika, 4,3″ TFT-LCD.
