Name: Uni-T UTG1022X funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno
Brand: Uni-T
SKU: 3757395
Availability: BackOrder

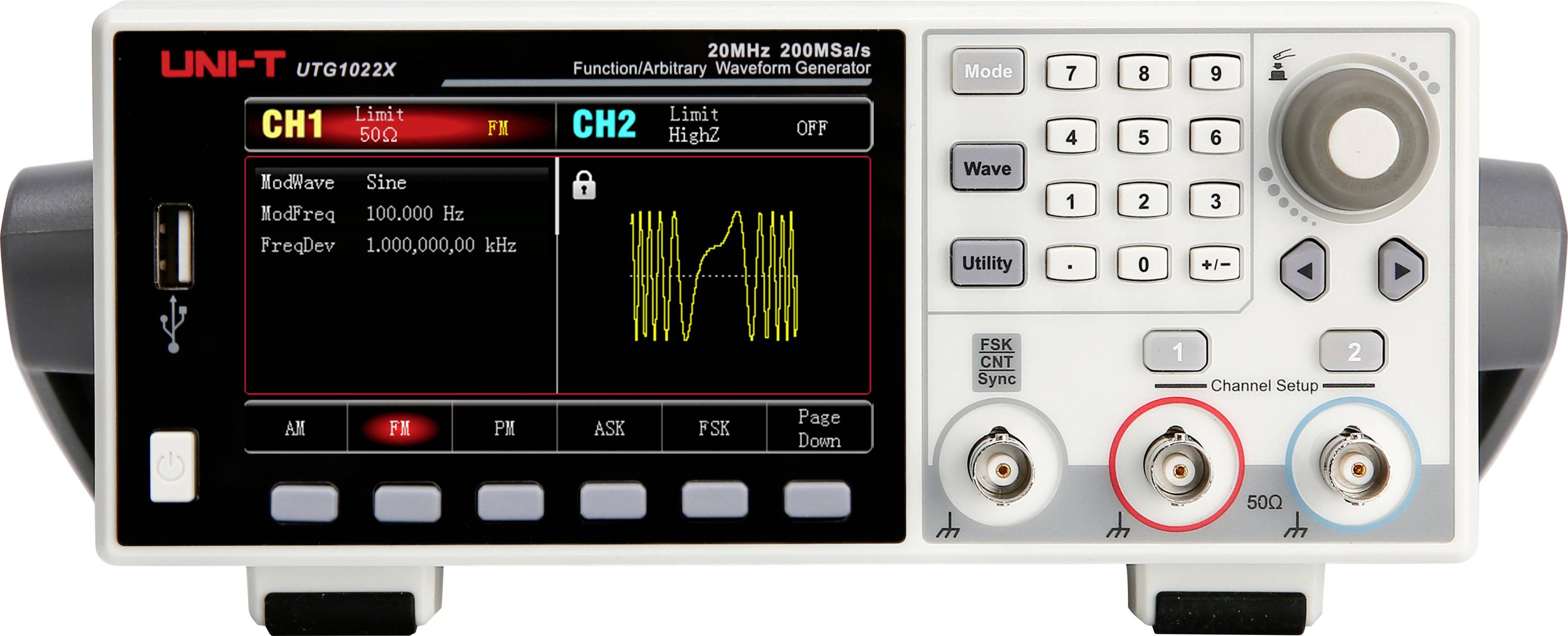

Prednja ploča generatora funkcija/proizvoljnog valnog oblika UNI-T pokazuje postavke CH1 i CH2, prikaz valnog oblika, tipkovnicu, gumb, i izlazne konektor, pri čemu je CH1 izlaz označen crvenim krugom.

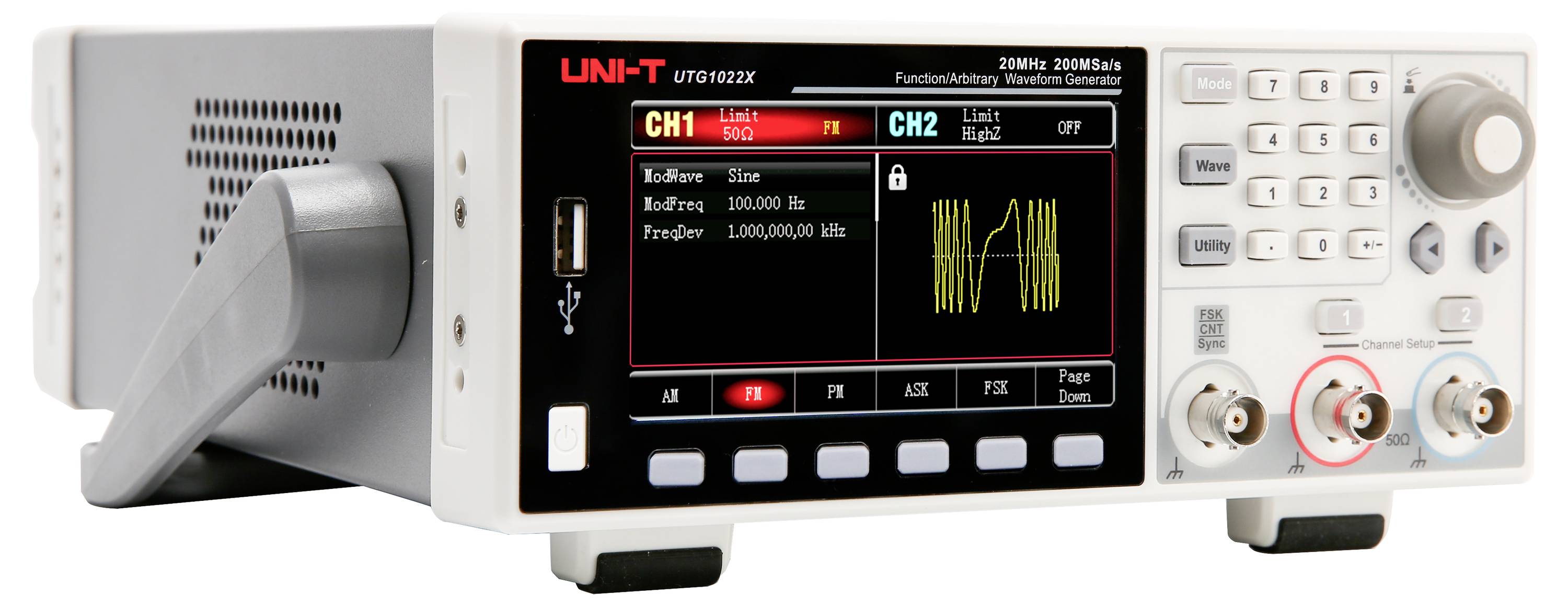

Uni-T UTG1022X funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno-1

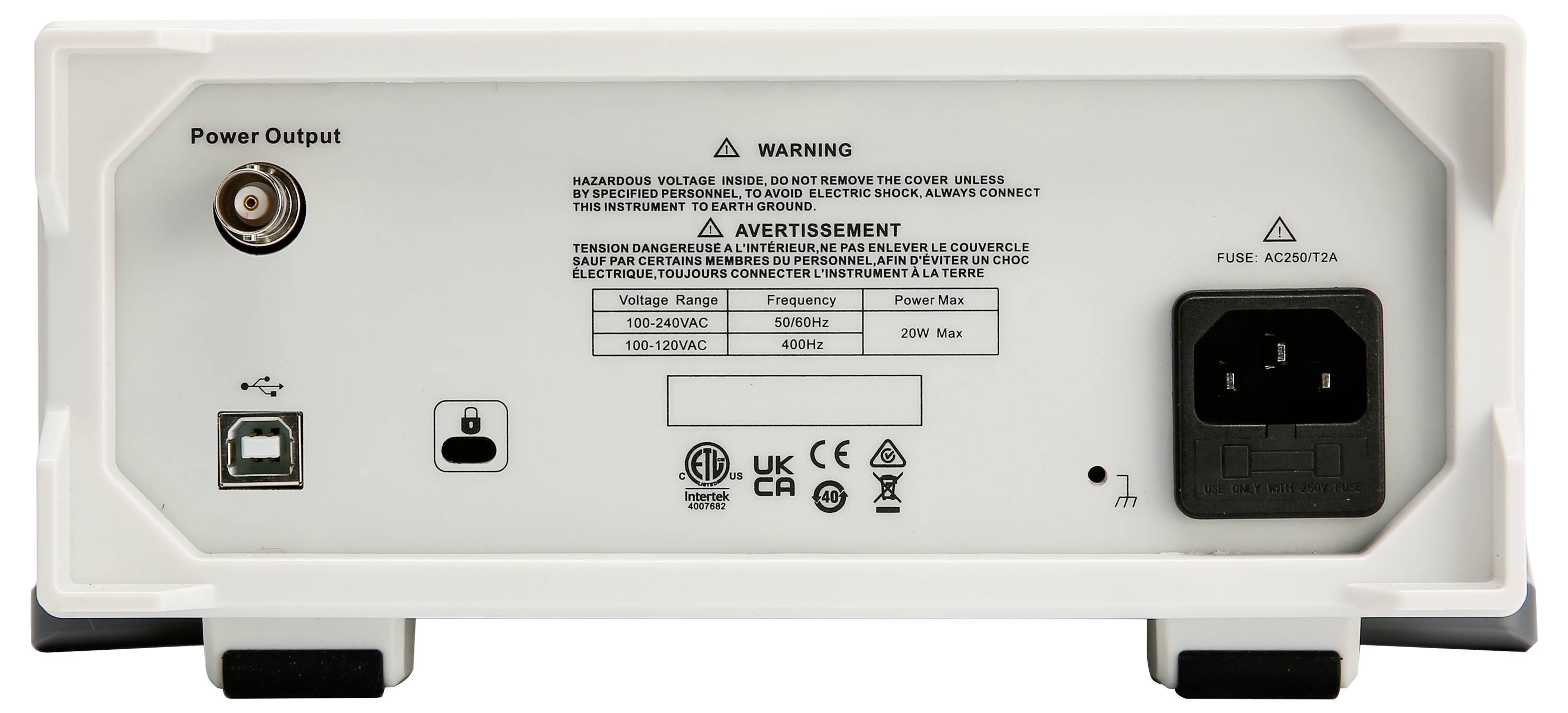

Uni-T UTG1022X funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno-2

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,25.11.

20 kom. - zaliha Njemačka

Ukupno (257,63 € / komad)

285,00 €

-10 %

257,63 €

uklj. PDV

samo 20,49 €

Dostupno samo za poslovne kupce

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T UTG1022X funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno

Maksimalna izlazna frekvencija: 20 MHz
Brzina uzorkovanja: 200MSa/s
Vertikalna rezolucija: 16-bitna
Kanali: 2
Proizvoljna duljina valnog oblika: 4 kpts
Zaslon: 4,3-inčni TFT-LCD

Tehnički podaci

4,3-inčni (10,9 cm) TFT LCD, WVGA (480 x 272)
16-bitna vertikalna rezolucija
Frekvencija uzorkovanja od 200 MSa/s
200 integriranih proizvoljnih valnih oblika
Valna duljina od 4 kpts

Izlazni oblik signala: Sinusni, kvadratni, nagibni, pulsni, šum, istosmjerni, proizvoljni, AM, FM, PM, ASK, FSK, PSK, PWM

Vrsta proizvoda: funkcijski generator na struju

Područje frekvencije: 1 µHz - 20 MHz

Izlazni oblici signala: proizvoljno

Područje frekvencije (sinus): 1 µHz bis 20 MHz

Klir faktor (sinus): 0,2 %

Područje frekvencije pravokutnik: 1 µHz bis 10 MHz

Vrijeme povečavanja pravokutnika: 16 ns

Prikaz: LCD

Područje frekvencije (trokut): 1 µHz bis 1 MHz

Područje frekvencije (ARB): 1 µHz bis 5 MHz

: tvornički standard (vlastiti)

Funkcija oscilacije frekvencije: Podržano (načini pomicanja: linearni i logaritamski)

Interna modulacija: AM, FM, PM, ASK, FSK, PSK, PWM

Eksterna modulacija: ASK, FSK, PSK, PWM i Burst/Sweep putem vanjskog okidačkog ulaza

Okidač (sinhroni): Unutarnje i vanjsko

Vrata (asihrona): Dostupan je način rada s ograničenim rafalom

Eksterno mjerenje frekvencije: Integrirani 7-bitni frekvencijski brojač (100 MHz do 200 MHz)

dim.: (Š x V) 215 mm x 103 mm

Težina: 2.2 kg

Broj kanala: 2-kanalni

Frekvencija (maks.): 20 MHz

Frekvencija (min.): 1 µHz

Posebne značajke: pojačalo snage

Širina: 215 mm

Visina: 103 mm

Sučelja (Funkcijski generatori): USB domaćin
USB 3.1 utikač C

Napajanje: 230 v/ac

Tip: UTG1022X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3757395 Uni-T UTG1022X funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno

Upute za rad i sigurnost

Upute za rad i sigurnost 3757395 Uni-T UTG1022X funkcijski generator na struju 1 µHz - 20 MHz 2-kanalni proizvoljno

Opis

UTG1022X nudi precizan i stabilan izlazni signal s rezolucijom do 1 μHz. To je isplativ, visokoučinkovit i višenamjenski funkcionalni i generator proizvoljnih valnih oblika. Proizvodi točne, stabilne, čiste i izlazne signale s niskim izobličenjem. Zahvaljujući jednostavnom radu, izvrsnim tehničkim performansama i grafičkom prikazu prilagođenom korisniku, to je svestran uređaj za primjenu u obrazovanju, testiranju i proizvodnji.

Ovaj tekst je strojno preveden.

Izvedba

Dvokanalni izlaz s jednakom snagom: Dva neovisna izlaza velike snage sa stabilnom amplitudom čak i pri visokim frekvencijama.
Ultra nisko podrhtavanje: Pravougaoni signal do 10 MHz s podrhtavanjem manjim od 200 ps za čiste rubove signala
Visok omjer signala i šuma: Čista kvaliteta signala čak i s velikim odstupanjima i niskim razinama signala.
Opcionalni modul pojačala snage: Izlazna snaga do 4 W za zahtjevne primjene
Fleksibilna Burst funkcija: Tri načina za generiranje različitih pulsnih sekvenci
Višestruke vrste modulacije: Podrška za AM, FM, PM, FSK, ASK, PSK i PWM
Funkcija pomicanja: Linearno i logaritamsko pomicanje frekvencije

Isporuka uključuje

UTG1022X x 1
Kabel za napajanje x 1
USB kabel x 1
BNC-BNC prolazni kabel × 1
BNC kabeli s krokodil štipaljkama (crveni i crni) × 3

Napomene

Drugi modeli

- UTG1042X: izlazna frekvencija 40 MHz, brzina uzorkovanja 200 MSa/s, 16-bitna rezolucija, 2 kanala, 4 kpts proizvoljne duljine valnog oblika, 4,3″ TFT-LCD.

- UTG1022X-PA: izlazna frekvencija 20 MHz, brzina uzorkovanja 200 MSa/s, 16-bitna rezolucija, 2 kanala, 4 kpts proizvoljne duljine valnog oblika, 4,3″ TFT-LCD.
