Name: Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop s memorijom (ods) 1 St.
Brand: Uni-T
SKU: 3399998
Availability: BackOrder

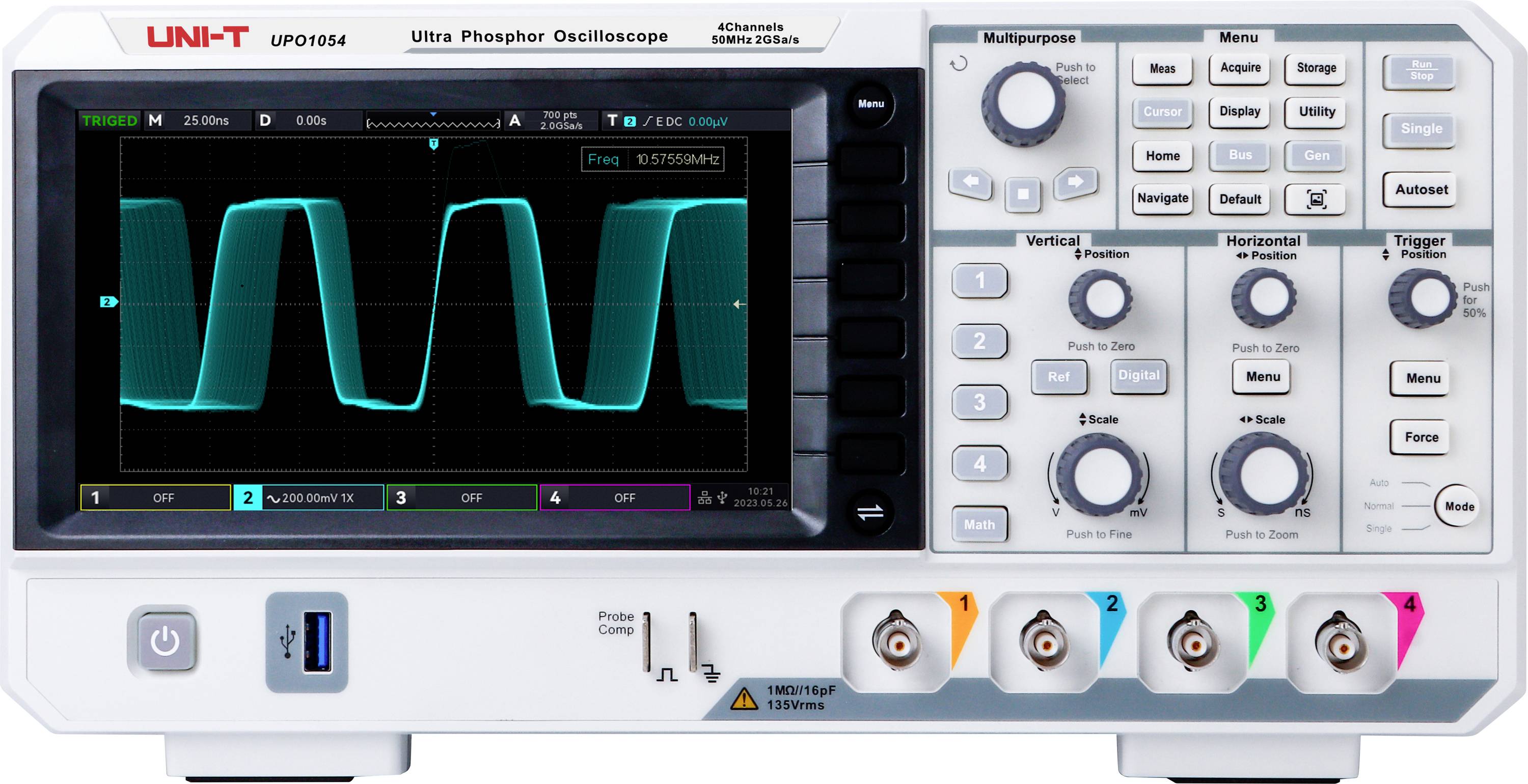

Osciloskop s valnim oblikom na zaslonu. Kontrolni elementi nalaze se desno, uključujući gumbe izbornika i postavki.

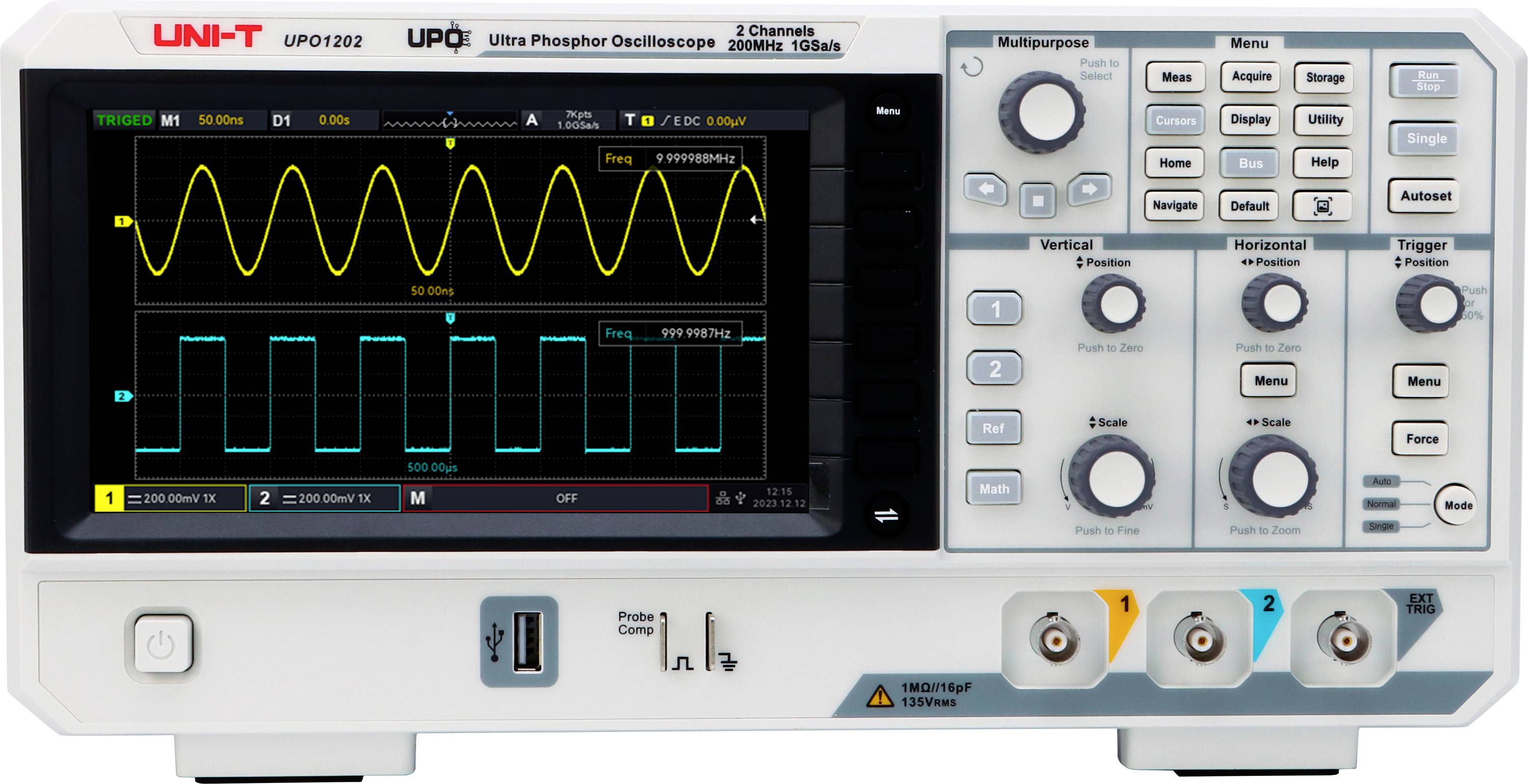

Osciloskop prikazuje sinusne i pravokutne valove na zaslonu, s kontrolama za podešavanje skale i okidačke snage.

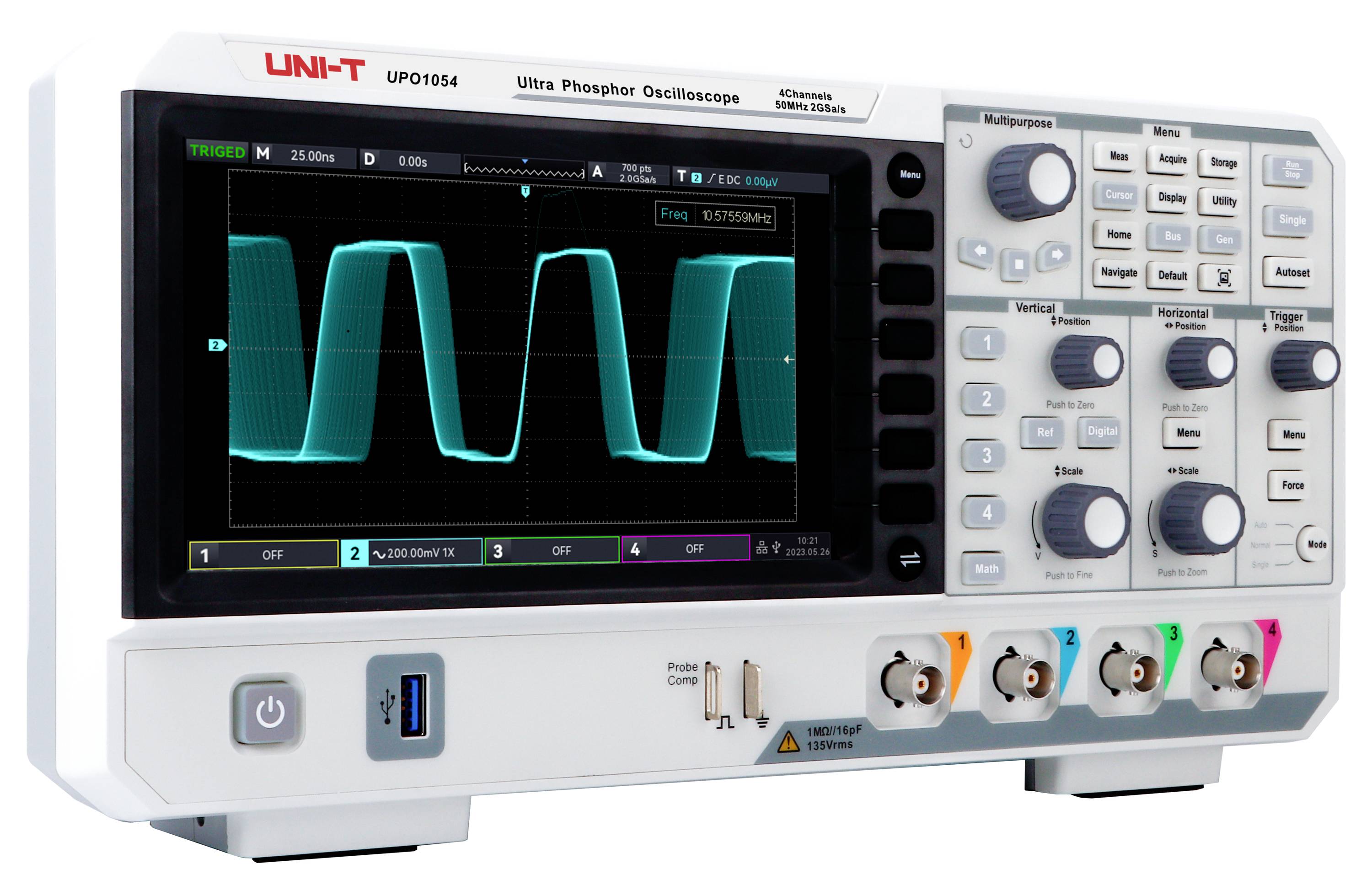

Digitalni osciloskop s prikazom koji prikazuje val. Upravljački elementi i priključci nalaze se desno od zaslona.

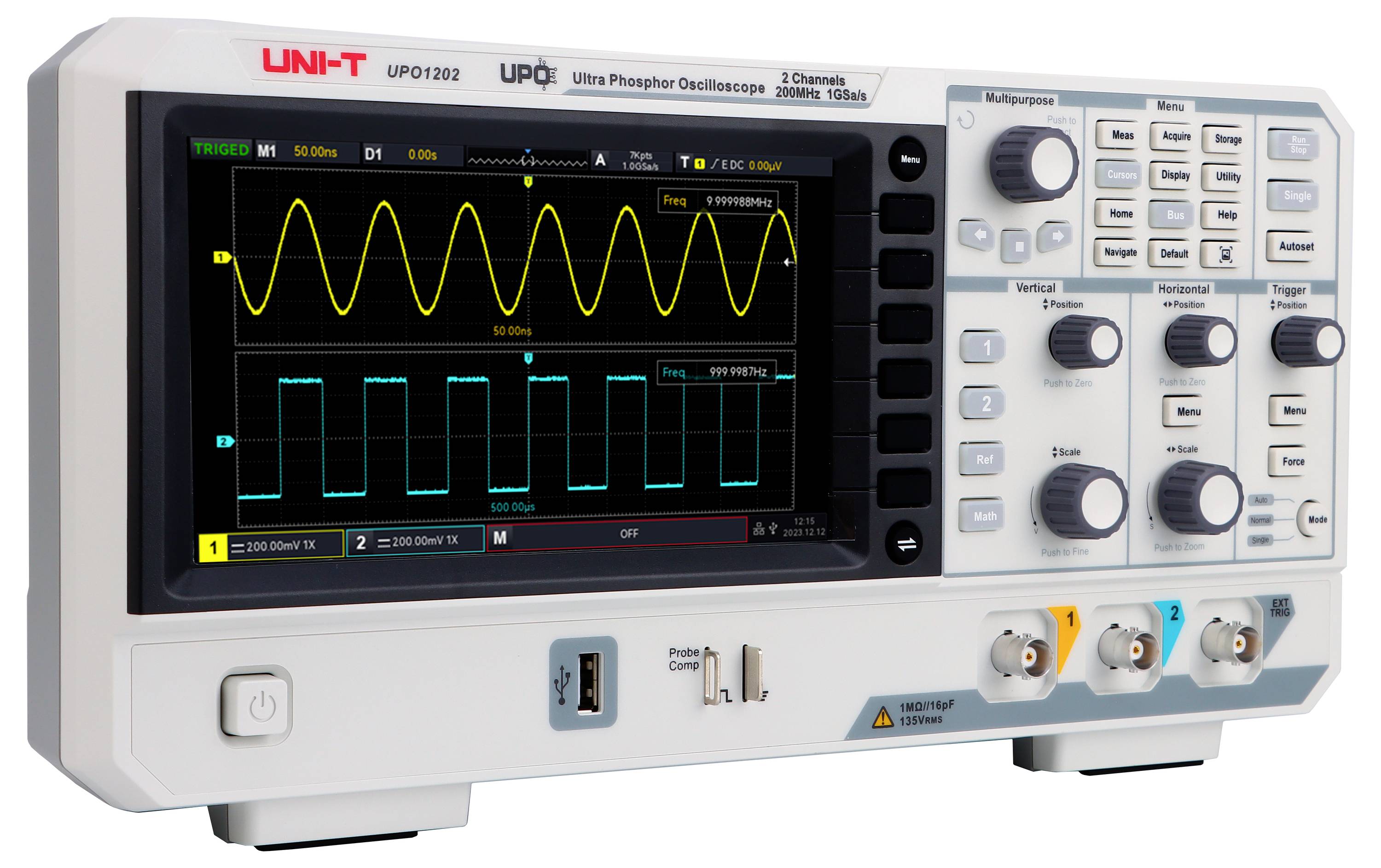

Osciloskop na zaslonu prikazuje dva valna signala. Upravljačke tipke i priključci nalaze se desno pored zaslona.

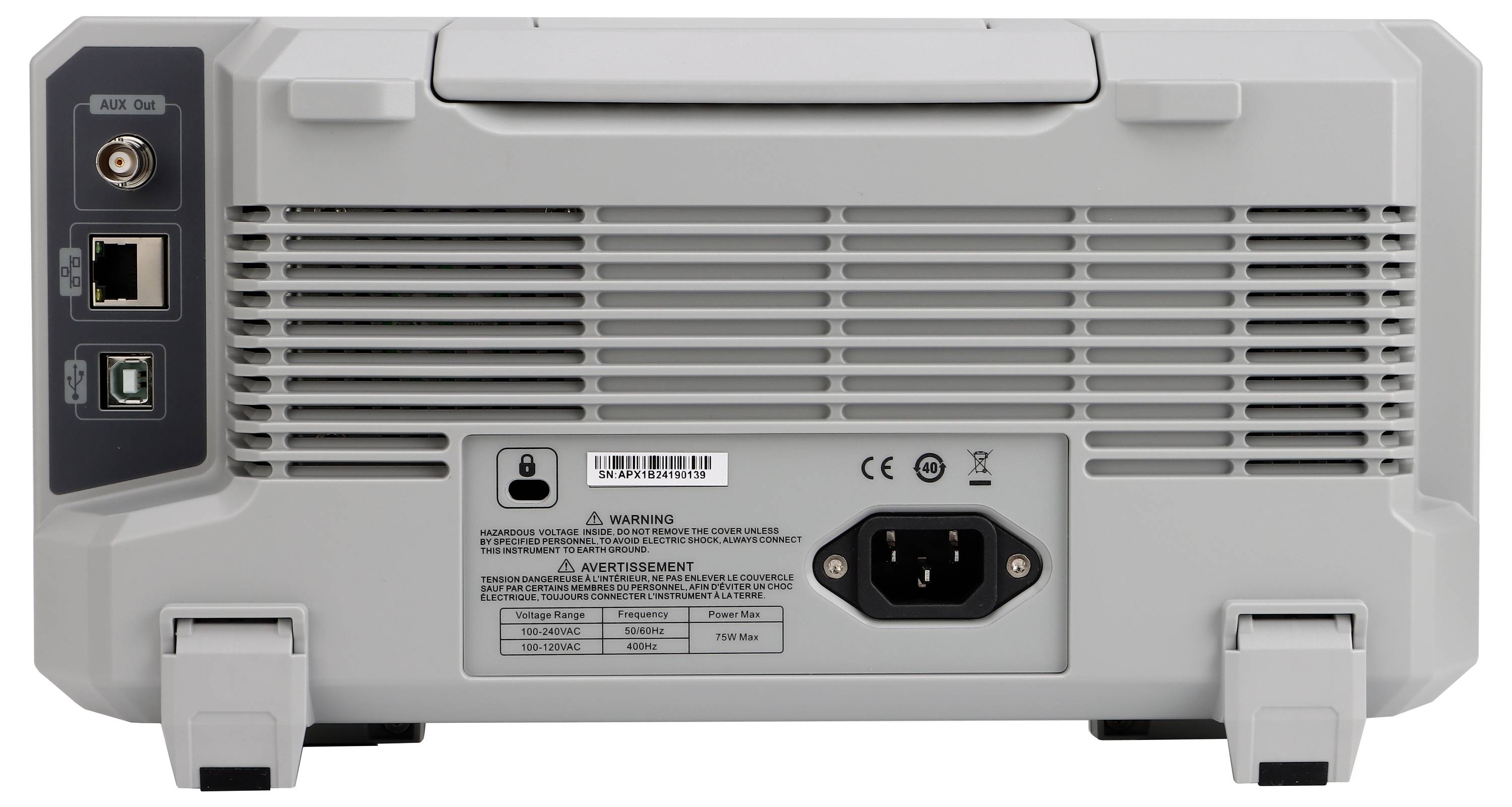

Stražnja strana elektroničkog uređaja s više priključaka, uključujući mrežne i USB portove, te priključak za napajanje, na sivoj podlozi.

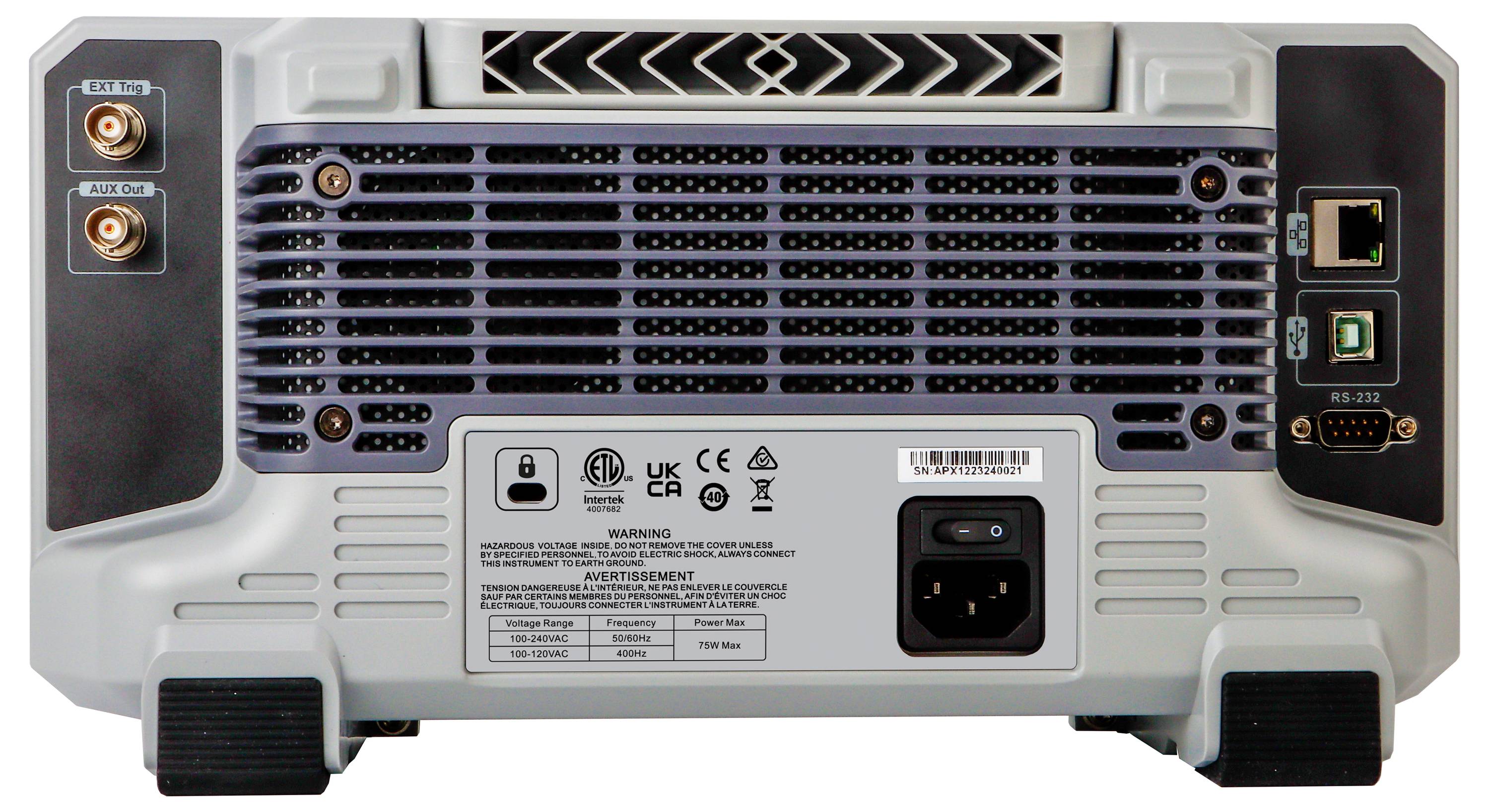

Stražnja strana električnog uređaja s priključcima za Ethernet kabel, napajanje i ventilacijske rešetke. Prikazana su sigurnosna upozorenja.

1/6

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,10.11.

18 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (445,00 € / komad)

445,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop s memorijom (ods) 1 St.

50 MHz
Broj analognih ulaza maks. 4

Tehnički podaci

Vrsta proizvoda: digitalni osciloskop

Pojasna širina: 50 MHz

Razina uzorkovanja po kanalu: 2 GSa/s

Određene značajke osciloskopa: digitalni osciloskop s memorijom (ods)

Broj analognih ulaza maks.: 4

: tvornički standard (vlastiti)

Sučelja: RS-232c

Dubina memorije/kanala: 56 Mpts

Tip: UPO1054

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3399998 Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop s memorijom (ods) 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3399998 Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop s memorijom (ods) 1 St.

Opis

Digitalni osciloskop UPO1054 koristi Ultra Phosphor 2.0 tehnologiju. Nudi propusnost od 50 MHz, brzinu uzorkovanja u stvarnom vremenu do 2 GSA/s i opremljen je s 4 kanala. Također podržava neovisni DVM modul, ima opsežne funkcije okidanja i dekodiranja sabirnice te potpuno hardversko dekodiranje u stvarnom vremenu temeljeno na memoriji. Osciloskop je prikladan za dizajn ugrađenih sustava, mjernu tehnologiju, potrošačku elektroniku, automobilsku elektroniku, održavanje na terenu i obrazovanje, kao i mnoge druge primjene.

Ovaj tekst je strojno preveden.

Izvedba

- Fast Acquire Phosphor™: Koristi originalnu Ultra Phosphor tehnologiju prikaza za poboljšanu vizualizaciju signala.
- Snimanje hardvera u stvarnom vremenu: Pohranjuje do 120 000 kadrova za detaljno praćenje signala.
- Dubina memorije od 56 Mpts: Omogućuje dugotrajno snimanje valnih oblika bez izobličenja pri visokim frekvencijama uzorkovanja.
- 36 mjerenja parametara: Podržava brza mjerenja parametara i statistike, uključujući mjerenje zaslona, odabir kursora i postavke praga.
- Visoka brzina akvizicije: 150.000 wfms/s u normalnom načinu rada, do 500.000 wfms/s u načinu brzog akvizicije putem inovativne digitalne paralelne obrade.
- Funkcija navigacije: Omogućuje navigaciju po vremenu, markerima i segmentima za brzu lokalizaciju valnog oblika i podržava automatsko pomicanje s podesivim brzinama.
- DVM funkcija: Integrirani digitalni voltmetar s alarmom za prekoračenje granice.
- Mjerenje kursora: Podržava istovremeno mjerenje na CH1, CH2, CH3, CH4, MATH, REF, uključujući istovremeno mjerenje vremena i napona.
- Snimanje valnog oblika u video formatu: Omogućuje reprodukciju i analizu na računalu radi poboljšanja korisničkog iskustva.
- Hardversko dekodiranje u stvarnom vremenu s punom memorijom: S 56 Mpts memorije, dekodiranje RS232/UART, I2C i SPI u stvarnom vremenu je mnogo puta brže od konvencionalnog softverskog dekodiranja.
- 1Mpts napredni FFT: Podržava višerasponski prikaz, jednostruki spektralni prikaz, 4 traga i 4 načina rada detektora, kao i automatsko mjerenje vrhova za brzo prepoznavanje ključnih spektralnih značajki.

Isporuka uključuje

- UPO1054 (50 MHz, 4 kanala) x 1
- Kabel za napajanje x 1
- USB kabel x 1
- Pasivne sonde UT-P03 (60 MHz) x4
- Potvrda o kalibraciji x 1
- Višejezične sigurnosne upute x 1
- Kratki vodič za početak x 1

Napomene

Drugi modeli

- UPO1104: propusnost od 100 MHz, 4 analogna kanala, brzina uzorkovanja od 2 Gsa/s, dubina memorije do 56 Mpts, brzina akvizicije valnog oblika od 500.000 wfms/s.

- UPO1204: propusnost od 200 MHz, 4 analogna kanala, brzina uzorkovanja od 2 GSA/s, dubina memorije do 56 Mpts, brzina akvizicije valnog oblika od 500.000 wfms/s.
