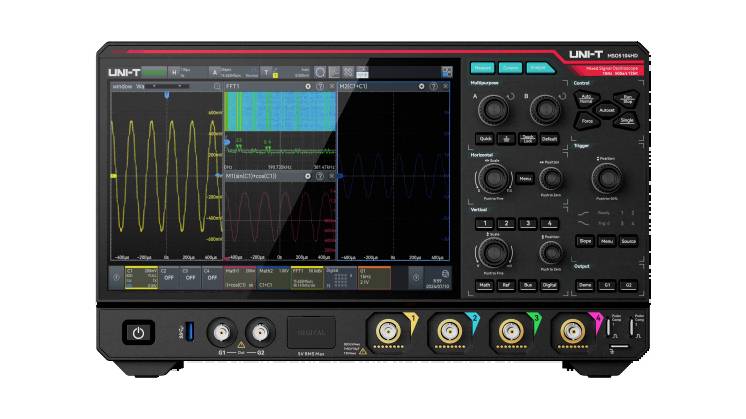

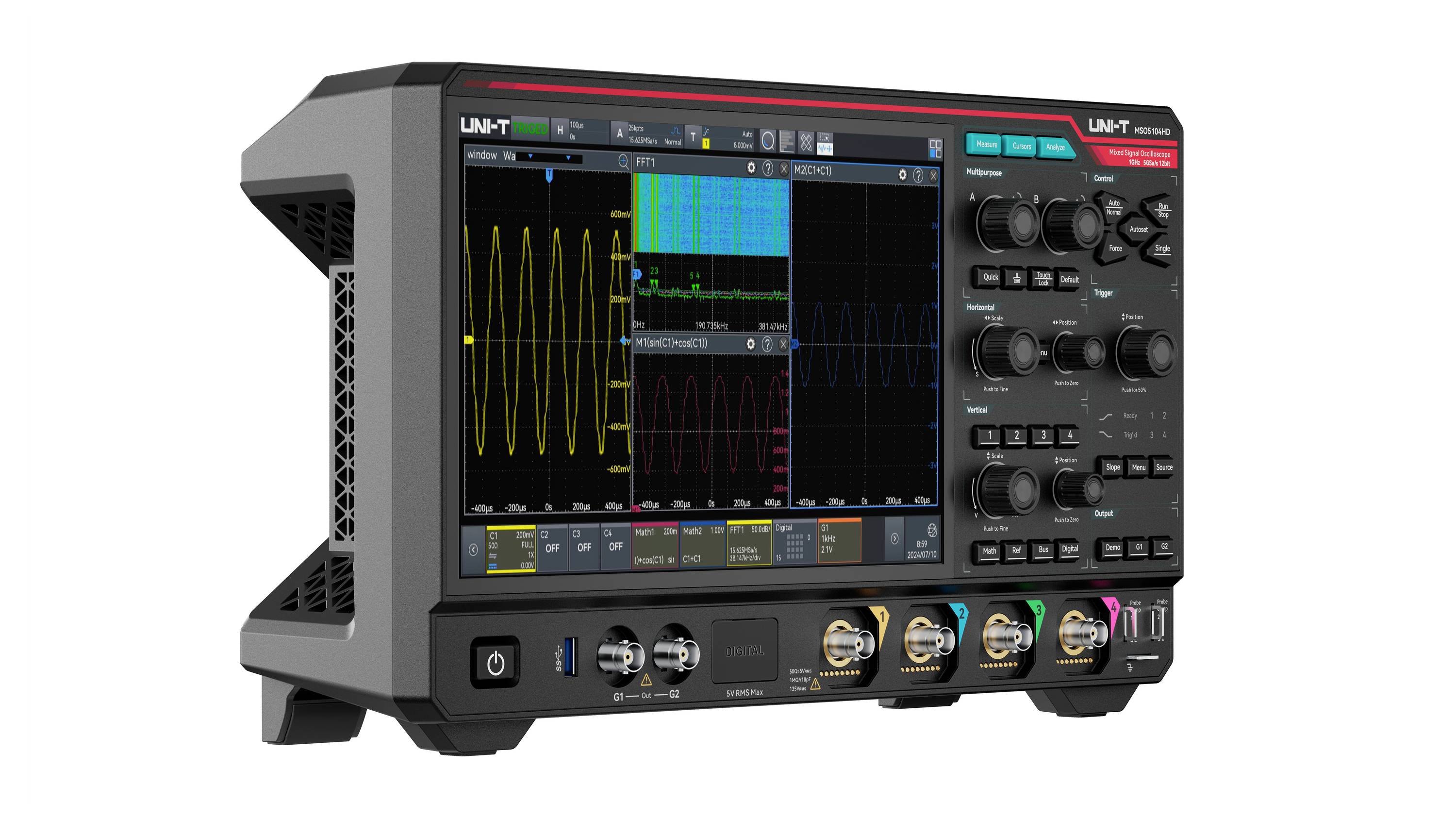

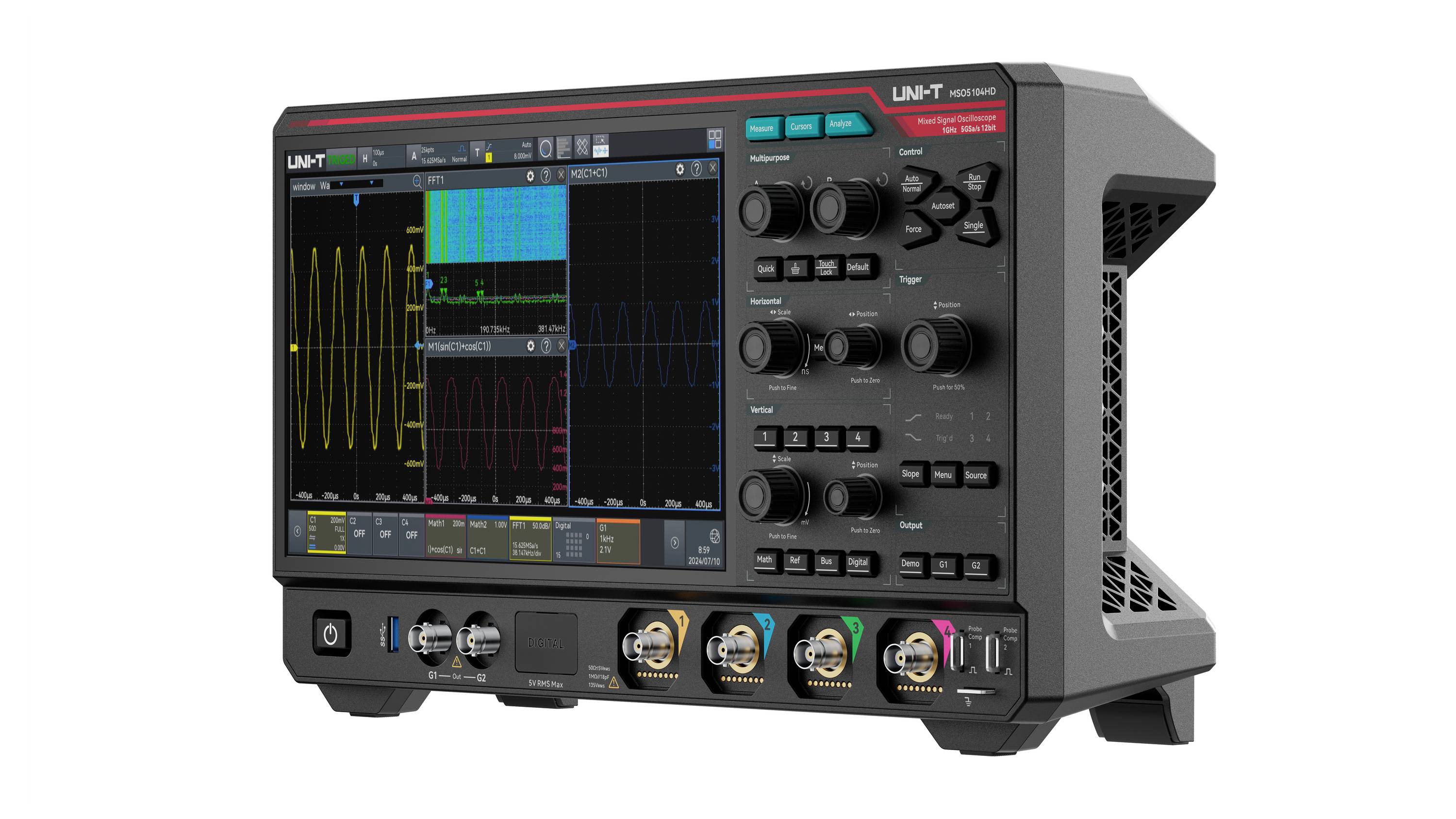

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (3.505,00 € / komad)
3.505,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.
- 350 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- Vrsta proizvoda
analogni osciloskop
- Pojasna širina
350 MHz
- Razina uzorkovanja po kanalu
2 GSa/s
- Razlučivost
12 Bit
- Veličina ekrana
25,65 cm (10,1 Zoll)
- Određene značajke osciloskopa
mješoviti signal (mso)
- Vremenska osnova
500 ps/div do 1000 s/div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II
- Vertikalni otklon
1 mV/div do 10 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
1 mV/div do 10 V/div (pri 1 MΩ)
- Opskrba naponom
100 - 240 V/AC
- dim.
(D x Š x V) 121 x 358 x 214 mm
- Težina
4.1 kg
- Broj digitalnih ulaza maks.
16
- Prikaz
1280 x 800 piksel
- Kalibracija
Interna samokalibracija (Self-Cal)
- Širina
358 mm
- Visina
214 mm
- Dužina
121 mm
- Sučelja
USB domaćin
USB 3.1 utikač C
LAN
HDMI
- Dubina memorije/kanala
200 Mpts
- Tip
MSO5034HD
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3757372 Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3757372 Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.
Opis
MSO5034HD je snažna serija osciloskopa visoke rezolucije s propusnošću od 350 MHz, frekvencijom uzorkovanja od 5 Gsa/s, 4 analogna i 16 digitalnih kanala te dubinom memorije do 500 Mpts. Zahvaljujući ekskluzivnoj UltraPhosphor 3.0 tehnologiji, postiže brzinu snimanja valnih oblika do 1.500.000 wfms/s s 256 razina sive skale. Nudi inovativni digitalni sustav okidanja s visokom osjetljivošću i niskim podrhtavanjem, kao i brojne napredne funkcije okidanja i analize kao što su analiza spektra, analiza snage, histogram, snimanje valnog oblika, ERES, hardverski ubrzano testiranje maske, pretraživanje i navigacija te okidanje i dekodiranje serijskom sabirnicom. 10,1-inčni kapacitivni zaslon osjetljiv na dodir s višestrukim upravljanjem gestama, u kombinaciji s praktičnim tipkama za brzi odabir, omogućuje posebno intuitivno rukovanje i optimizirano korisničko iskustvo.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 16-bitna visoka rezolucija: Kombinira 12-bitni ADC s 4-bitnim ERES-om za učinkovitu 16-bitnu rezoluciju, smanjuje šum i točno prikazuje fine detalje signala.
- Ultra Phosphor 3.0: Omogućuje prikaz valnog oblika u stvarnom vremenu i poboljšanu vizualizaciju signala.
- 9-u-1 funkcionalnost: Kombinira digitalni osciloskop, logički analizator, generator proizvoljnih valnih oblika, analizator spektra, analizator protokola, digitalni voltmetar, brojač frekvencija, Bodeov analizator i analizator snage u jednom uređaju.
- Analiza vremena sabirnice: Podržava analizu vremena za I²C, SPI i CAN protokole.
- 56 automatskih mjernih funkcija: S histogramom i dijagramima trenda za brzu i jasnu analizu signala.
- Snimanje valnih oblika pomoću hardvera: Snimanje i reprodukcija u stvarnom vremenu s do 400 000 sličica.
- Prošireni FFT: S do 4 Mpts za detaljnu analizu u frekvencijskoj domeni.
- Prikaz u više prozora: Istovremeni prikaz valnog oblika, FFT-a i analize protokola na jednom zaslonu.
- Zonski okidač: Ciljano otkriva anomalije signala i izolira relevantna područja signala.
- 10,1-inčni zaslon osjetljiv na dodir: Kapacitivni HD zaslon osjetljiv na dodir s rezolucijom od 1280 × 800 za intuitivno upravljanje.
- SCPI podrška: Idealno za daljinsko upravljanje i automatizirane testne sekvence.
- Integrirani web poslužitelj: Omogućuje daljinsko praćenje i upravljanje putem računala ili mobilnog uređaja.
Isporuka uključuje
- MSO5034HD x 1
- Kabel za napajanje x 1
- USB 3.0 kabel x 1
- Pasivne sonde (500 MHz) x4
- BNC-BNC prolazni kabel × 1
- BNC kabeli s krokodil štipaljkama (crveni i crni) × 3
Napomene
Drugi modeli
- MSO5104HD: propusnost od 1 GHz, 4 analogna kanala, 16 digitalnih kanala, brzina uzorkovanja od 5 Gsa/s, dubina memorije od 500 Mpts, brzina akvizicije valnog oblika 800.000 wfms/s (sekvencijalni način rada: do 1.500.000 wfms/s)
- MSO5054HD: propusnost od 500 MHz, 4 analogna kanala, 16 digitalnih kanala, brzina uzorkovanja od 5 Gsa/s, dubina memorije od 500 Mpts, brzina akvizicije valnog oblika 800.000 wfms/s (sekvencijalni način rada: do 1.500.000 wfms/s)
Softverske opcije
-MSO5000HD-BND: Sve opcije pokretanja i dekodiranja za serijske sabirnice (uključujući EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL i Timing).
-MSO5000HD-AUTO: Opcija pokretanja i dekodiranja automobilske serijske sabirnice (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2 kanala generatora proizvoljnog valnog oblika od 50 MHz (uključujući BODE).
-MSO5000HD-CANFD: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-FD).
-MSO5000HD-FLEX: Opcija pokretanja i analize automobilske serijske sabirnice (FlexRay).
-MSO5000HD-SENT: Opcija pokretanja i analize automobilske serijske sabirnice (SENT).
-MSO5000HD-CANXL: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-XL).
-MSO5000HD-I3C: Ugrađena opcija okidanja/dekodiranja (I3C).
-MSO5000HD-1WIRE: Opcija pokretanja i analize automobilske serijske sabirnice (1-WIRE).
-MSO5000HD-MANCH: Opcija pokretanja i analize serijske sabirnice (Manchester).
-MSO5000HD-AUDIO: Opcija pokretanja i analize audio serijske sabirnice (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Opcija okidanja i analize zrakoplovne serijske sabirnice (MIL-STD-1553).
-MSO5000HD-ARINC429: Opcija okidanja i analize zrakoplovne serijske sabirnice (ARINC429).
-MSO5000HD-PWR: Opcija analize snage.
-MSO5000HD-TIMING: Analiza vremena (uključujući I²C, SPI, I²S i CAN).
