Name: Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mješoviti signal (mso) 1 St.
Brand: Uni-T
SKU: 3399984
Availability: BackOrder

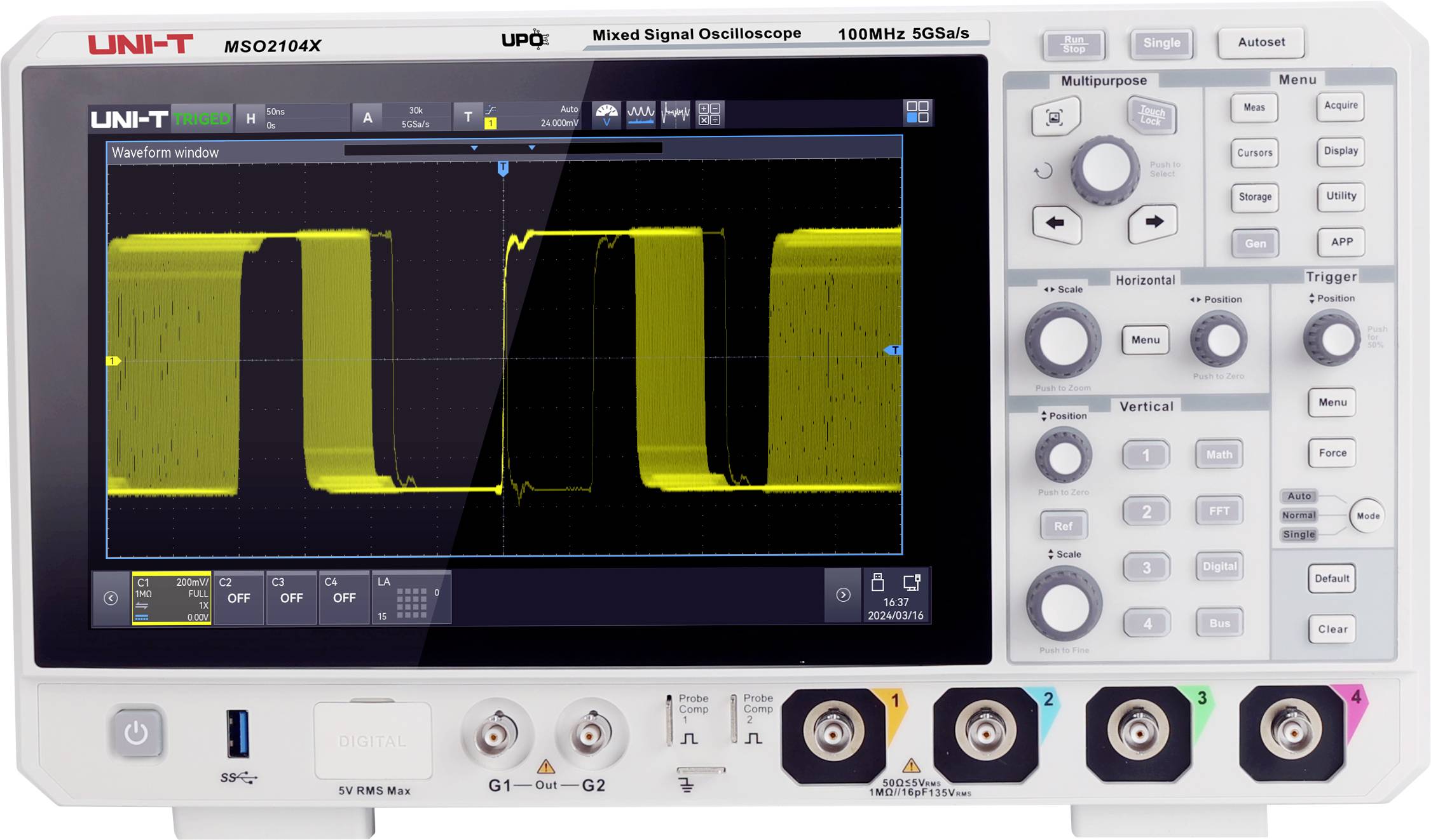

Digitalni osciloskop prikazuje žuti pravokutni val na zaslonu. Desno se nalaze gumbi i tipke za podešavanje.

'Stražnja strana projektora s priključcima: HDMI, USB, Ethernet, priključak za napajanje i ventilacijske rešetke.'

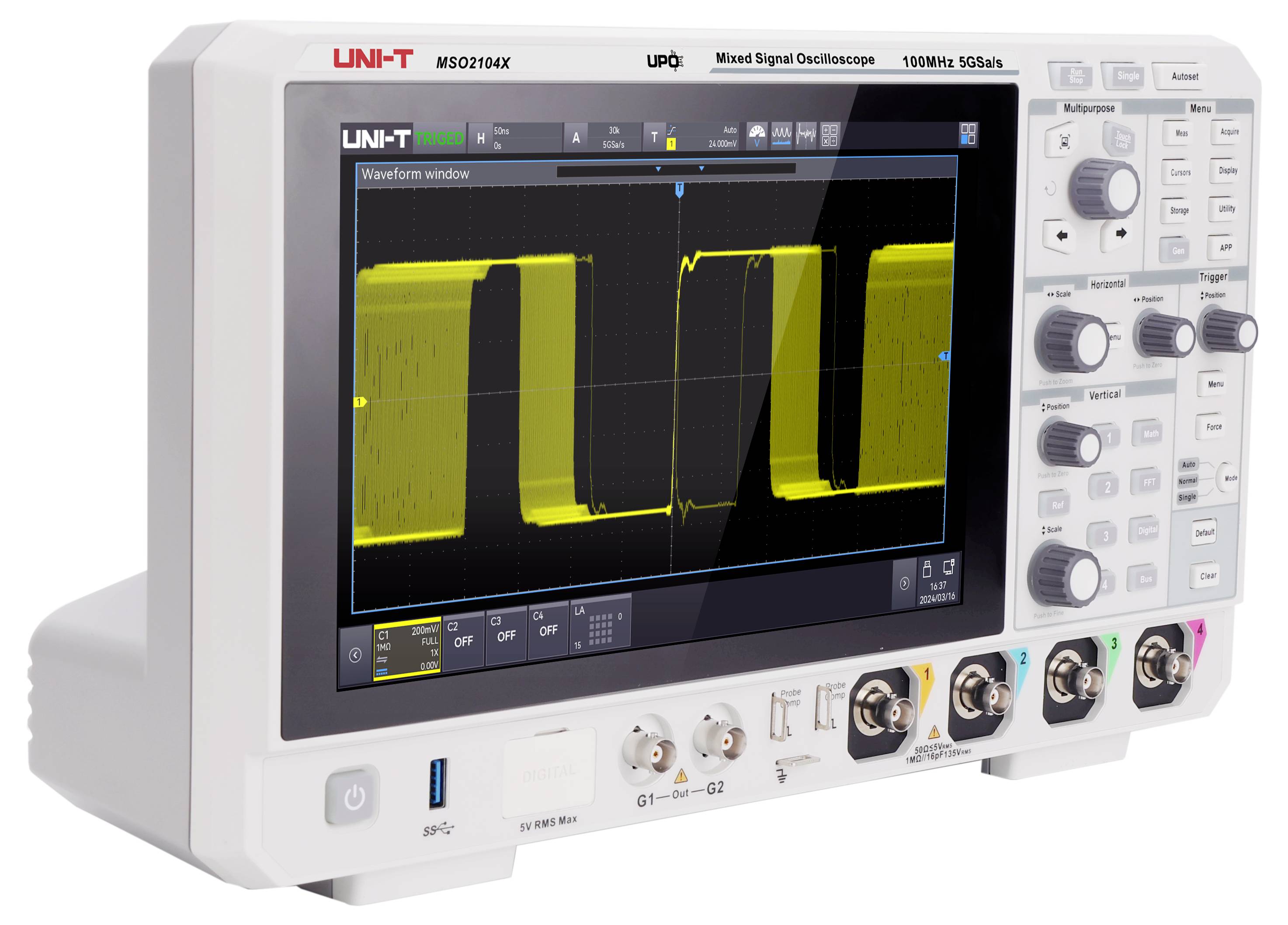

Digitalni osciloskop prikazuje pravokutni signal sa žutim valnim oblicima na zaslonu. Ima mnoge okretne gumbe i priključke.

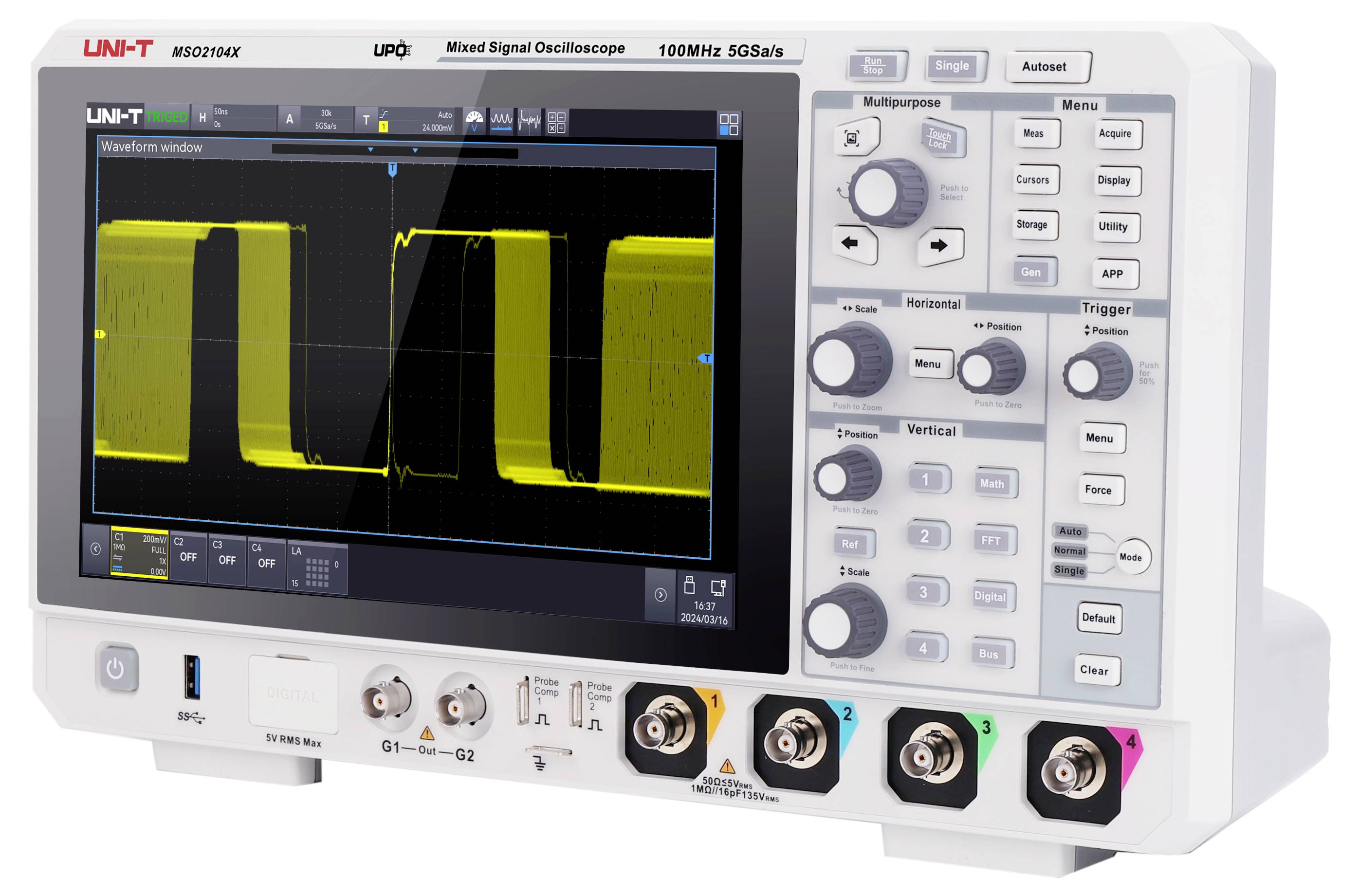

Osciloskop na zaslonu prikazuje pravokutni žuti signal. Upravljačke tipke i priključci nalaze se desno i dolje.

1/4

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

7 kom. - zaliha Njemačka

Ukupno (1.779,00 € / komad)

1.779,00 €

uklj. PDV

samo 92,21 €

Dostupno još samo 7 kom. - zaliha Njemačka

Dostupno samo za poslovne kupce

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mješoviti signal (mso) 1 St.

100 MHz
Broj analognih ulaza maks. 4

Tehnički podaci

Vrsta proizvoda: digitalni osciloskop

Pojasna širina: 100 MHz

Razina uzorkovanja po kanalu: 5 GSa/s

Veličina ekrana: 10.1 palac

Određene značajke osciloskopa: mješoviti signal (mso)

Broj analognih ulaza maks.: 4

: tvornički standard (vlastiti)

Broj digitalnih ulaza maks.: 16

Dubina memorije/kanala: 100 Mpts

Tip: MSO2104X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3399984 Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mješoviti signal (mso) 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3399984 Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mješoviti signal (mso) 1 St.

Opis

UNI-T MSO2104X je kompaktni osciloskop mješovitog signala s propusnošću do 100 MHz, frekvencijom uzorkovanja od 5 Gsa/s i dubinom memorije od 100 Mpts koji kombinira performanse i isplativost. Zahvaljujući Ultra Phosphor 3.0, postiže brzinu akvizicije valnog oblika od 2.000.000 wfms/s, što omogućuje precizno otkrivanje rijetkih anomalija. Podržava 9 načina okidanja i 9 dekodiranja serijske sabirnice, kao i moćne funkcije analize kao što su analiza spektra, analiza snage, histogrami, snimanje valnih oblika i testiranje prolaza/neuspjeha.

Ovaj tekst je strojno preveden.

Izvedba

- 9-u-1 integrirani osciloskop: osciloskop, logički analizator, generator funkcija/proizvoljnih valnih oblika, analizator spektra, analizator protokola, analizator snage, analizator Bodeovog dijagrama, visokoprecizni mjerač frekvencije, digitalni voltmetar
- Ultra Phosphor 3.0: 8-kanalno paralelno mapiranje grafike, obrada do 20 Gbps, brzina akvizicije 2.000.000 wfms/s, mrtvo vrijeme do 1 µs
- 54 vrste mjerenja: automatska mjerenja napona, frekvencije i faze, napredne statističke funkcije, grafikoni trendova
Dekodiranje i pokretanje protokola: Podrška za 9 protokola (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podataka u stvarnom vremenu, simultana analiza četiriju sabirnica
- Analizator spektra: FFT s 4M točaka, dijagrami vodopada, automatska mjerenja markera, simultani izračun FFT-a za 4 kanala
Analiza snage 6+: analiza PSRR-a, detekcija harmonika, analiza udarne struje, 12 dodatnih testova snage za stabilnost sustava i energetsku učinkovitost

Isporuka uključuje

- MSO2104X (100 MHz, 5 GSA/s, 4 kanala) x 1
- Kabel za napajanje x 1
- USB kabel x 1
- Pasivne sonde (100 MHz) x4
- BNC-BNC prolazni kabel × 1
- BNC kabel s krokodil štipaljkom (crveni i crni) × 1
- Pasivne sonde × 4
- Potvrda o kalibraciji x 1
- Višejezične sigurnosne upute x 1
- Kratki vodič za početak x 1

Napomene

Drugi modeli

- MSO2304X: propusnost od 300 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz.

- MSO2204X: propusnost od 200 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz.

Opcije

- MSO2000X-BW1MT3M: nadogradnja propusnosti sa 100 MHz na 300 MHz

- MSO2000X-BW1MT2M: nadogradnja propusnosti sa 100 MHz na 200 MHz

- MSO2000X-AWG: Opcija dvostrukog generatora proizvoljnog valnog oblika od 50 MHz (uključuje Bodeov dijagram)

- MSO2000X-PWR: Opcija analize snage

- MSO2000X-BND: Sve opcije pokretanja i dekodiranja serijske sabirnice (uključujući MSO2000X-AUTO: paket i MSO2000X-AUDIO)

- MSO2000X-AUDIO: Opcija pokretanja i analize audio serijske sabirnice

- MSO2000X-AUTO: Opcija pokretanja i dekodiranja automobilske serijske sabirnice (uključujući CAN, CAN-FD, LIN, FlexRay, SENT)

- MSO2000X-CAN: Opcija pokretanja i analize automobilske serijske sabirnice (CAN)

- MSO2000X-CANFD: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-FD)

- MSO2000X-LIN: Opcija okidanja i analize automobilske serijske sabirnice (LIN)

- MSO2000X-FLEX: Opcija pokretanja i analize automobilske serijske sabirnice (FlexRay)

- MSO2000X-SENT: Opcija okidanja i analize automobilske sabirnice senzora (SENT)
