TAMS Elektronik 52-01187-01 senzor zauzetosti pruge pribor
EAN:
Šifra proizvođača:
Kataloški br.:
7 kom. - zaliha Njemačka
Broj
Ukupno (61,99 € / komad)
61,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

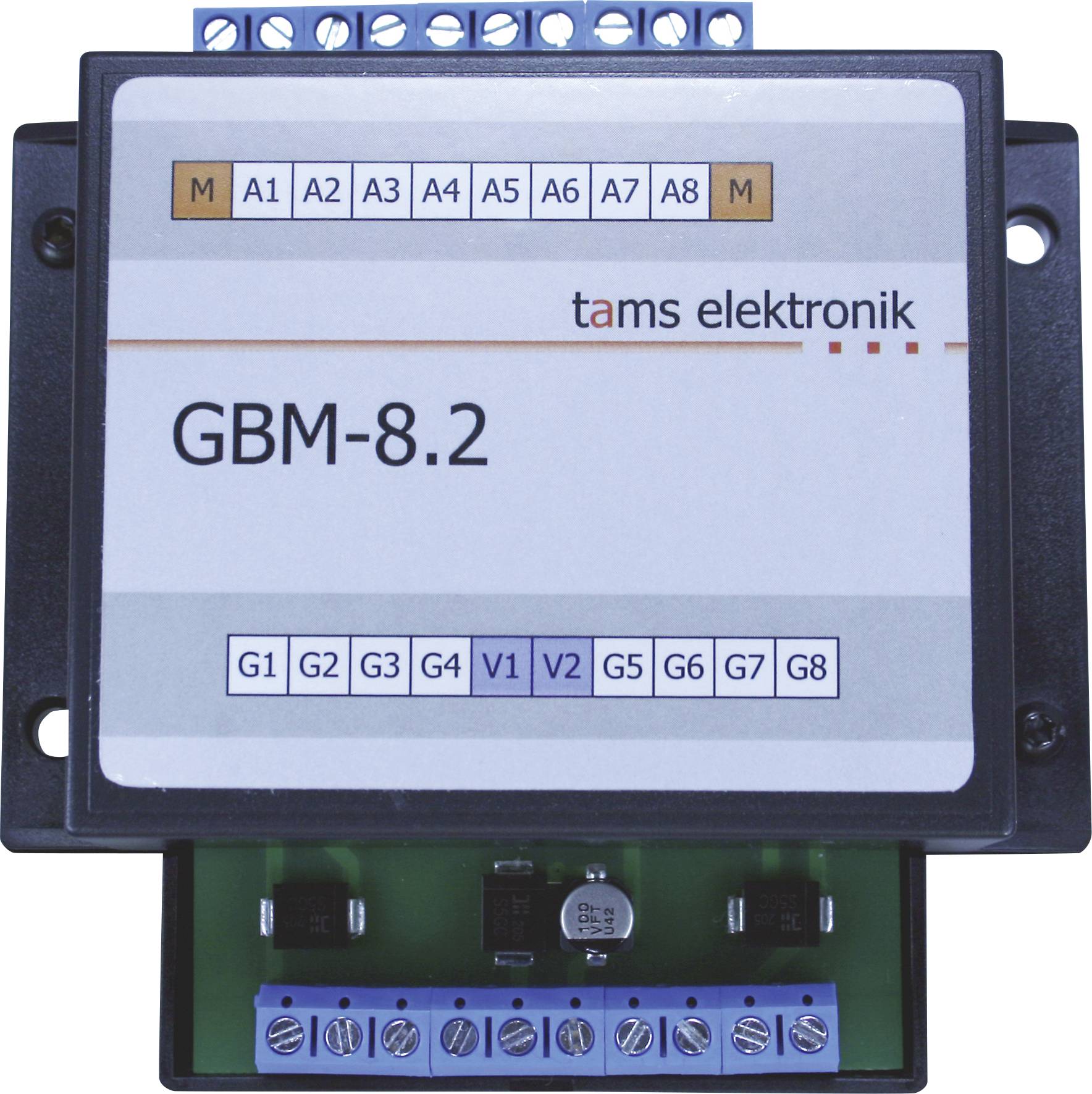

TAMS Elektronik 52-01187-01 senzor zauzetosti pruge pribor
- Ulazi i izlazi su galvanski izolirani
- Pogodno za sve nominalne veličine
Tehnički podaci
- Broj nadziranih dionica pruge: 8
- Evaluacija izvješća o zauzetosti: u odnosu na masu nizvodnih komponenti
- galvanska izolacija: između ulaza i izlaza
- Ulazi i izlazi:
- - 8 ulaza za spajanje nadziranih dionica pruge
- - 8 izlaza za spajanje ulaza nizvodnih modula za povratnu informaciju i/ili LED dioda za indikaciju stanja zauzetosti
- Napajanje: preko tračnica. Napomena: Svi dijelovi pruge moraju biti na istom pojačivačkom krugu ili napajani zajedničkim transformatorom.
- Maksimalna struja u dijelovima tračnica: 6 A po dijelu tračnica
- Maksimalna struja po izlazu: 500 mA
- Osjetljivost: 1 mA … 15 mA. Podešavanje putem trimer potenciometra odvojeno za svaki od 8 dijelova tračnice
- Dimenzije tiskane ploče: 63 x 97 mm
- Dimenzije s kućištem: 100 x 98 x 35 mm
- Vrsta proizvoda
senzor zauzetosti pruge
- Izvedba modela (željeznica)
pribor
- Izlazna struja
500 mA
- Dužina
100 mm
- Širina
98 mm
- Visina
35 mm
- dim.
(D x Š x V) 100 x 98 x 35 mm
- Starosna skupina
iznad 15 godina
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3775681 TAMS Elektronik 52-01187-01 senzor zauzetosti pruge pribor
Opis
"Ispravna" osjetljivost pri kojoj detektor zauzetosti kolosijeka prepoznaje potrošača energije u dionici ovisi o nekoliko čimbenika: Na primjer, ako vozila čije su osovine premazane otpornom bojom trebaju aktivirati poruku, potrebna je vrlo visoka osjetljivost. Međutim, u digitalnim sustavima, visoka osjetljivost može postati problem ako naponi smetnji iz digitalnog sustava uzrokuju lažna očitanja.
S GBM-8.2, osjetljivost za svaki dio izvješća može se zasebno podesiti pomoću potenciometra za podešavanje i prilagoditi individualnim zahtjevima.
Područja primjene:
- Sustavi svih nominalnih veličina (do 6 A po dionici kolosijeka)
- Digitalni sustavi (neovisni o formatu) u kombinaciji s modulima povratne veze koji očitavaju kontakte uzemljenja (npr. s88)
- analogni sustavi (istosmjerna ili izmjenična struja). Napomena: Zbog svoje konstrukcije, GBM-8.2 može detektirati vozila koja ulaze u nadzirani dio pruge samo iz jednog smjera u analognim istosmjernim sustavima.
Ovaj tekst je strojno preveden.
S GBM-8.2, osjetljivost za svaki dio izvješća može se zasebno podesiti pomoću potenciometra za podešavanje i prilagoditi individualnim zahtjevima.
Područja primjene:
- Sustavi svih nominalnih veličina (do 6 A po dionici kolosijeka)
- Digitalni sustavi (neovisni o formatu) u kombinaciji s modulima povratne veze koji očitavaju kontakte uzemljenja (npr. s88)
- analogni sustavi (istosmjerna ili izmjenična struja). Napomena: Zbog svoje konstrukcije, GBM-8.2 može detektirati vozila koja ulaze u nadzirani dio pruge samo iz jednog smjera u analognim istosmjernim sustavima.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Detektor zauzetosti s 1 trakom GBM-8.2, verzija: kompletna jedinica u kućištu
