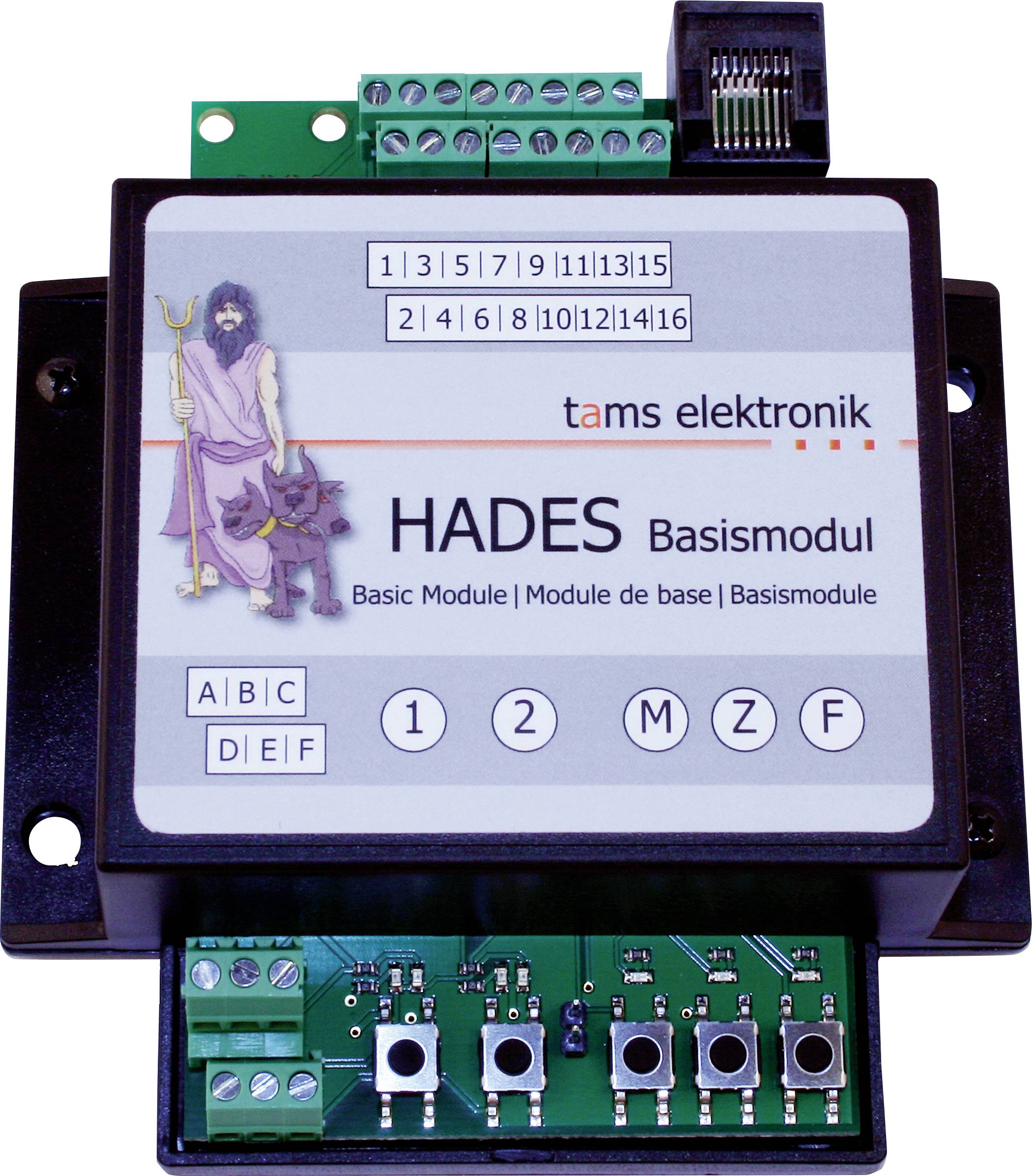

TAMS Elektronik 51-04117-01 upravljač za slijepe kolosijeke pribor za had - osnovni modul
EAN:
Šifra proizvođača:
Kataloški br.:
7 kom. - zaliha Njemačka
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Tehnički podaci
- Napon napajanja za strujni krug: 12 - 18 volti istosmjerne ili izmjenične struje. Napomena: HADES osigurava napajanje za prebacivanje ulaznih prekidača. Napajanje stoga treba biti usklađeno s nazivnom veličinom i vrstom sklopke.
- Napajanje tračnica u skrivenom dvorištu: putem analognog vučnog transformatora ili digitalnog napona tračnica
- Maksimalna izlazna struja: 3000 mA po sporednoj ploči
- Dodatni izlazi: 2 za vanjske LED indikatore zauzetosti, napon napajanja: 5 V konstantno
- Dodatni ulazi: 2 za vanjske tipke za proširenje, 1 za vanjsku sklopku
- Vrijeme produženja: 2 do 20 sekundi (podesivo u koracima od 1 sekunde)
- Dimenzije
- Dimenzije PCB-a: 74 x 105 mm
- Dimenzije s kućištem: 100 x 112 x 35 mm
- Vrsta proizvoda
upravljač za slijepe kolosijeke
- Posebne značajke
za had - osnovni modul
- Izvedba modela (željeznica)
pribor
- Dužina
100 mm
- Širina
112 mm
- Visina
35 mm
- dim.
(D x Š x V) 100 x 112 x 35 mm
- Starosna skupina
iznad 15 godina
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3775676 TAMS Elektronik 51-04117-01 upravljač za slijepe kolosijeke pribor za had - osnovni modul
Opis
Za praćenje i kontrolu
- 2 sporedna kolosijeka
- prolaznu stazu ili
- dio za zaustavljanje na ulazu u skriveno dvorište uključujući ulazni signal
Vlakovi koji ulaze u sjenovitu stanicu automatski se usmjeravaju na prvi dostupni kolosijek. Ako je sporedni kolosijek slobodan, HADES prebacuje odgovarajuću skretnicu. Kratki dio sporednog kolosijeka je bez napona prije izlaznog prekidača. Čim integrirani detektor zauzetosti kolosijeka detektira potrošač energije, ulazni prekidač se postavlja i dionica nakon ulaznog prekidača se isključuje. Vlak se zaustavlja bez obzira vuče li lokomotiva ili gura.
Osnovni modul prati i kontrolira prva dva sporedna kolosijeka. Dodatni pružni modul nadzire i upravlja s još 2 sporedna kolosijeka (može se spojiti maksimalno 15 pružnih modula).
U slučaju kvara, LED diode trepere i polazak daljnjih vlakova je blokiran. Ako je došlo samo do prekida napona tračnica, rad će se nastaviti s posljednjim postavkama nakon ponovnog uključivanja.
· 2 do 32 sporednih kolosijeka
· Moguć je neparan broj sporednih kolosijeka.
· Načini rada: "Prvi unutra-Prvi van", slučajno upravljanje, ručno okidanje tipkom
· Spajanje modula s RJ-45 patch kabelima
· Blokiranje izlaza putem vanjskog prekidača na osnovnom modulu
· Maksimalna izlazna struja: 3000 mA po sporednoj ploči.
Ovaj tekst je strojno preveden.
- 2 sporedna kolosijeka
- prolaznu stazu ili
- dio za zaustavljanje na ulazu u skriveno dvorište uključujući ulazni signal
Vlakovi koji ulaze u sjenovitu stanicu automatski se usmjeravaju na prvi dostupni kolosijek. Ako je sporedni kolosijek slobodan, HADES prebacuje odgovarajuću skretnicu. Kratki dio sporednog kolosijeka je bez napona prije izlaznog prekidača. Čim integrirani detektor zauzetosti kolosijeka detektira potrošač energije, ulazni prekidač se postavlja i dionica nakon ulaznog prekidača se isključuje. Vlak se zaustavlja bez obzira vuče li lokomotiva ili gura.
Osnovni modul prati i kontrolira prva dva sporedna kolosijeka. Dodatni pružni modul nadzire i upravlja s još 2 sporedna kolosijeka (može se spojiti maksimalno 15 pružnih modula).
U slučaju kvara, LED diode trepere i polazak daljnjih vlakova je blokiran. Ako je došlo samo do prekida napona tračnica, rad će se nastaviti s posljednjim postavkama nakon ponovnog uključivanja.
· 2 do 32 sporednih kolosijeka
· Moguć je neparan broj sporednih kolosijeka.
· Načini rada: "Prvi unutra-Prvi van", slučajno upravljanje, ručno okidanje tipkom
· Spajanje modula s RJ-45 patch kabelima
· Blokiranje izlaza putem vanjskog prekidača na osnovnom modulu
· Maksimalna izlazna struja: 3000 mA po sporednoj ploči.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 HADES osnovni modul, verzija: gotov uređaj u kućištu
- 1 Džemper
Napomene
Bilješke
HADES osigurava električnu energiju za uključivanje/isključivanje ulaznih prekidača. Napajanje stoga treba biti usklađeno s nazivnom veličinom i vrstom sklopke.
Za analogne modelne željezničke sustave (istosmjerna i izmjenična struja).
Za digitalne modele željeznica.
