TAMS Elektronik 52-01017-01 senzor zauzetosti pruge pribor
EAN:
Šifra proizvođača:
Kataloški br.:
5 kom. - zaliha Njemačka
Broj
Ukupno (51,99 € / komad)
51,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

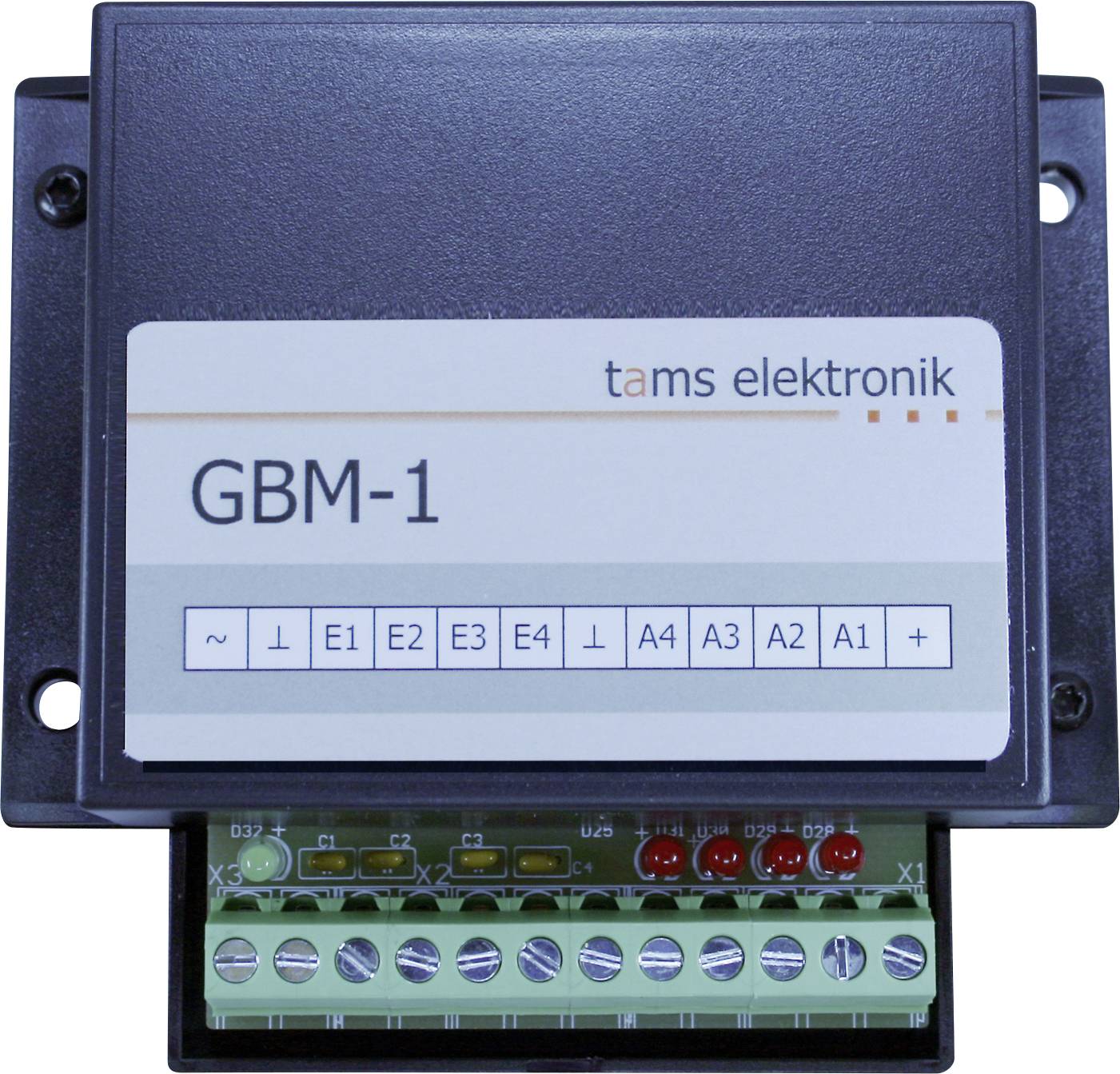

TAMS Elektronik 52-01017-01 senzor zauzetosti pruge pribor
- Optimizirano za korištenje u analognim sustavima
- Izravan priključak potrošača do 500 mA
Tehnički podaci
- Broj nadziranih dionica pruge: 4
- Evaluacija izvješća o zauzetosti: u odnosu na masu nizvodnih komponenti
- Ulazi i izlazi:
- - 4 ulaza za spajanje nadziranih dionica pruge
- - 4 izlaza za spajanje vanjskih indikatorskih LED dioda ili lampi, sekundarnih krugova ili ulaza digitalnih modula povratne veze
- Napajanje: 12 - 18 volti istosmjerne ili izmjenične struje. OPREZ! GBM-1 se ne smije napajati putem transformatora ili digitalnih pojačivača koji osiguravaju vučnu struju.
- Maksimalna struja po dionici tračnice: 1200 mA
- Maksimalna struja po izlazu: 500 mA
- Maksimalna ukupna struja izlaza: 2000 mA
- Osjetljivost: min. 0,1 A (podesivo)
- Dimenzije PCB-a: 72 x 82 mm
- Dimenzije s kućištem: 100 x 90 x 35 mm
- Vrsta proizvoda
senzor zauzetosti pruge
- Izvedba modela (željeznica)
pribor
- Izlazna struja
500 mA
- Dužina
100 mm
- Širina
90 mm
- Visina
35 mm
- dim.
(D x Š x V) 100 x 90 x 35 mm
- Starosna skupina
iznad 15 godina
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3775680 TAMS Elektronik 52-01017-01 senzor zauzetosti pruge pribor
Opis
Upotreba u analognim DC ili AC sustavima
- Visoka osjetljivost (1mA). U istosmjernim sustavima, GBM-1 također detektira vozila čije su osovine premazane otpornom bojom i koja inače ne troše struju.
- Detekcija vozila bez obzira na smjer kretanja u kojem ulaze na dionicu pruge (u analognim istosmjernim sustavima)
- Četiri izlaza, svaki s 500 mA, za izravno spajanje više uređaja.
Moguće upotrebe:
- Vizualizacija zauzetih dionica kolosijeka na integriranim LED diodama i opcionalno na vanjskim LED diodama ili svjetiljkama (npr. u upravljačkoj ploči)
- Izravan priključak nizvodnih potrošača (do 500 mA) koji se uključuju i isključuju ovisno o zauzetosti dionica pruge.
- Dio automatiziranog upravljačkog sustava, npr. blokovni upravljački sustav
Upotreba u digitalnim sustavima
- Moguće je spajanje digitalnih modula povratne veze (npr. s88 modula povratne veze) koji se preklapaju na masu
- OPASNOST! Međutim, zbog visoke osjetljivosti GBM-1, naponi smetnji iz digitalnog sustava mogu uzrokovati lažna očitanja.
- Bolje prilagođen za korištenje u digitalnim sustavima: Detektor zauzetosti kolosijeka GBM-8.2.
Ovaj tekst je strojno preveden.
- Visoka osjetljivost (1mA). U istosmjernim sustavima, GBM-1 također detektira vozila čije su osovine premazane otpornom bojom i koja inače ne troše struju.
- Detekcija vozila bez obzira na smjer kretanja u kojem ulaze na dionicu pruge (u analognim istosmjernim sustavima)
- Četiri izlaza, svaki s 500 mA, za izravno spajanje više uređaja.
Moguće upotrebe:
- Vizualizacija zauzetih dionica kolosijeka na integriranim LED diodama i opcionalno na vanjskim LED diodama ili svjetiljkama (npr. u upravljačkoj ploči)
- Izravan priključak nizvodnih potrošača (do 500 mA) koji se uključuju i isključuju ovisno o zauzetosti dionica pruge.
- Dio automatiziranog upravljačkog sustava, npr. blokovni upravljački sustav
Upotreba u digitalnim sustavima
- Moguće je spajanje digitalnih modula povratne veze (npr. s88 modula povratne veze) koji se preklapaju na masu
- OPASNOST! Međutim, zbog visoke osjetljivosti GBM-1, naponi smetnji iz digitalnog sustava mogu uzrokovati lažna očitanja.
- Bolje prilagođen za korištenje u digitalnim sustavima: Detektor zauzetosti kolosijeka GBM-8.2.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Detektor zauzetosti s 1 trakom GBM-1, verzija: kompletna jedinica u kućištu
