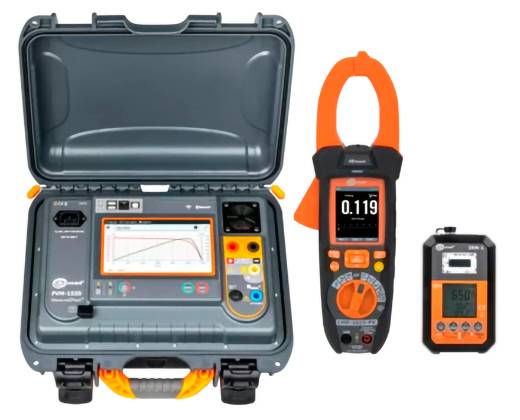

Sonel PVM-1530 PRO set fotonaponskih mjernih uređaja
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (10.039,00 € / komad)
10.039,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
set fotonaponskih mjernih uređaja
- Mjerna funkcija
napon
otpor
struja
tvornički standard (vlastiti)
- dim.
(D x Š x V) 172 x 390 x 308 mm
- Prikaz
ekran na dodir
- Težina
8.8 kg
- Posebne značajke
zapisivač podataka
- Kategorija mjerenja
CAT III 1500 V
CAT IV 600 V
- Širina
390 mm
- Visina
308 mm
- Dužina
172 mm
- Sučelja
Bluetooth®
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3763594 Sonel PVM-1530 PRO set fotonaponskih mjernih uređaja
Upute za rad i sigurnost
Upute za rad i sigurnost 3763594 Sonel PVM-1530 PRO set fotonaponskih mjernih uređaja
Opis
PVM-1530: Mjerenja kategorije 1, karakteristična krivulja IU
PVM-1530 je revolucionarni mjerni uređaj za fotonaponske sustave do 1500 V sa širokim rasponom mjernih funkcija. Odabir se vrši putem zaslona osjetljivog na dodir. Zaslon je velik, intenzivnih boja i opremljen jakim pozadinskim osvjetljenjem, tako da rad na punom sunčevom svjetlu nije problem. Sveobuhvatna strukturirana memorija značajno smanjuje vrijeme potrebno za izradu dokumentacije nakon mjerenja.
IRM-1: Jednostavnost i kompaktne dimenzije
IRM-1, mali, ali neophodan za testiranje fotonaponskih sustava. Mjerenjem vrijednosti sunčevog zračenja, kao i temperature panela i okoline, pruža potrebne podatke za pretvaranje rezultata u STC uvjete. Ugrađeni snimač s memorijom za 5000 skupova podataka omogućuje korištenje uređaja kao alata u procesu planiranja fotonaponskog sustava, kao i za dijagnosticiranje problema sa zasjenjivanjem panela.
Čvrstoća i izdržljivost
Mjerni instrumenti su također idealni za upotrebu u teškim uvjetima okoline. Kućište PVM-1530 je robusno i zatvoreno kada je zatvoreno, tako da je mjerni uređaj zaštićen tijekom mjerenja.
Sučelja i softver
Podaci mjerenja s IRM-1 mogu se prenijeti na računalo putem USB priključka. Osim toga, uređaj ima ugrađeno bežično LoRa (Long Range) sučelje za automatsku razmjenu podataka s glavnim mjernim uređajem – čak i na velikim udaljenostima.
Rezultati mjerenja mogu se prenijeti s PVM-1530 na računalo putem USB i bežičnih sučelja. Snimljeni podaci pohranjuju se u najčešćim formatima i ispisuju pomoću Sonel Readera. Za pripremu izvješća
Za izradu izvješća o zaštiti od električnog udara potrebno je koristiti opcionalni program Sonel Reports Plus.
Problemi? Ponovno sinkronizirajte!
Može se dogoditi da se PVM-1530 tijekom mjerenja toliko udalji od IRM-1 da se komunikacija između njih prekine. Ako se mjerenja nastave, rezultati će se automatski nadopuniti parametrima koje je IRM-1 u međuvremenu zabilježio u svojoj privremenoj memoriji i pretvoriti u STC uvjete nakon što se veza ponovno uspostavi.
Ovaj tekst je strojno preveden.
Izvedba
- PVM-1530
- • Omogućuje mjerenja kategorije 1 prema normi EN 62446-1.
- • Omogućuje mjerenje IU karakteristične krivulje za kategoriju 2 prema standardima EN 62446-1 i EN 61829.
- • Omogućuje mjerenje fotonaponskih modula, uključujući bifazne i visokoučinkovite module.
- • Mogućnost definiranja metoda mjerenja.
- • Omogućuje pretvorbu vrijednosti u STC uvjete prema normi EN IEC 60891 pomoću mjerača ozračenosti i temperature
- IRM-1.
- • Funkcija reSYNC – automatsko dodavanje parametara okoline rezultatima i njihova pretvorba u STC uvjete
- nakon ponovnog uspostavljanja veze s IRM-1.
- • Priloženo bežično sučelje osigurava suradnju s mjernim uređajem IRM-1 na velikim udaljenostima.
- • Ugrađeni Bluetooth i WLAN modul za komunikaciju s vanjskim uređajima.
- • Velika strukturirana pohrana za sve ispite.
- • Veliki zaslon osjetljiv na dodir za dobru vidljivost na jakom sunčevom svjetlu.
- IRM-1
- • Mjerenje ozračenosti i temperature.
- • LoRa sučelje za komunikaciju s glavnim mjernim uređajem nudi veći domet od Bluetootha.
- Tehnologija!
- • Automatska sinkronizacija podataka s glavnim mjernim uređajem pomoću funkcije reSYNC.
- • Integrirani kompas i senzor nagiba.
- • Integrirani snimač za snimanje sunčevog zračenja prije instalacije fotonaponskih sustava i za mjerenje
- Može se koristiti za zasjenjivanje postojećih instalacija.
- • Velika pohrana podataka mjerenja: dostupno je 999 ćelija predmemorije i 5000 snimaka (jednokratno snimanje)
- Također se mogu prebrisati (kontinuirano snimanje).
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
