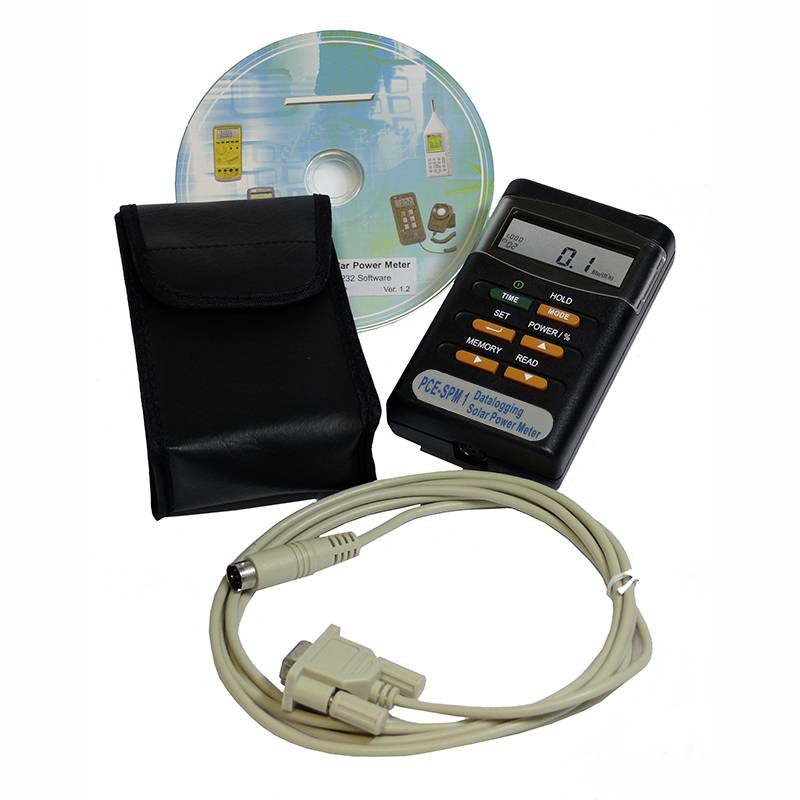

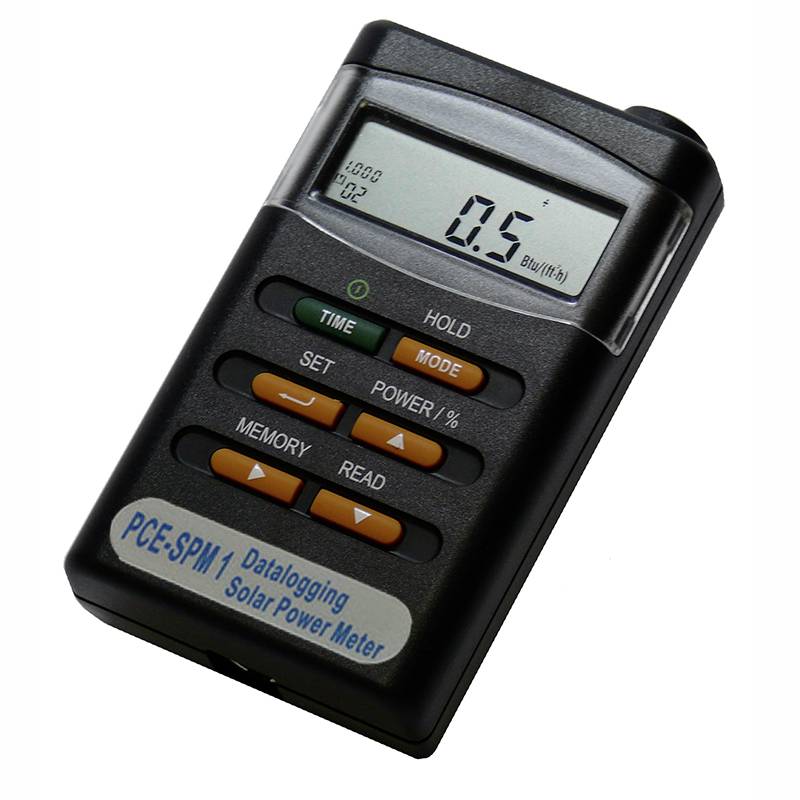

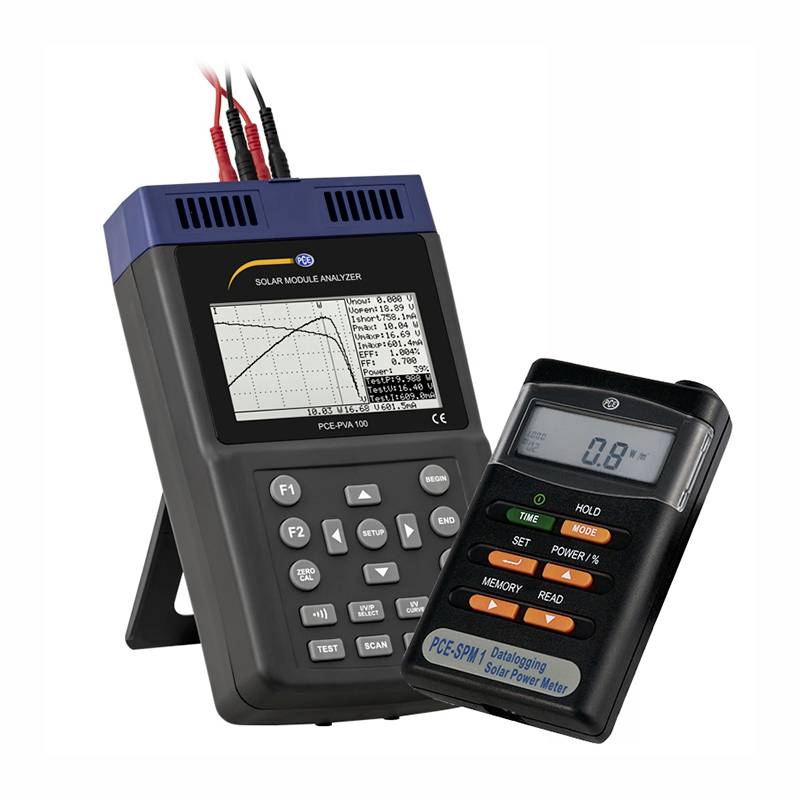

PCE Instruments PCE-PVA 100-SPM 1-KIT set fotonaponskih mjernih uređaja 0 - 2000 W/m²

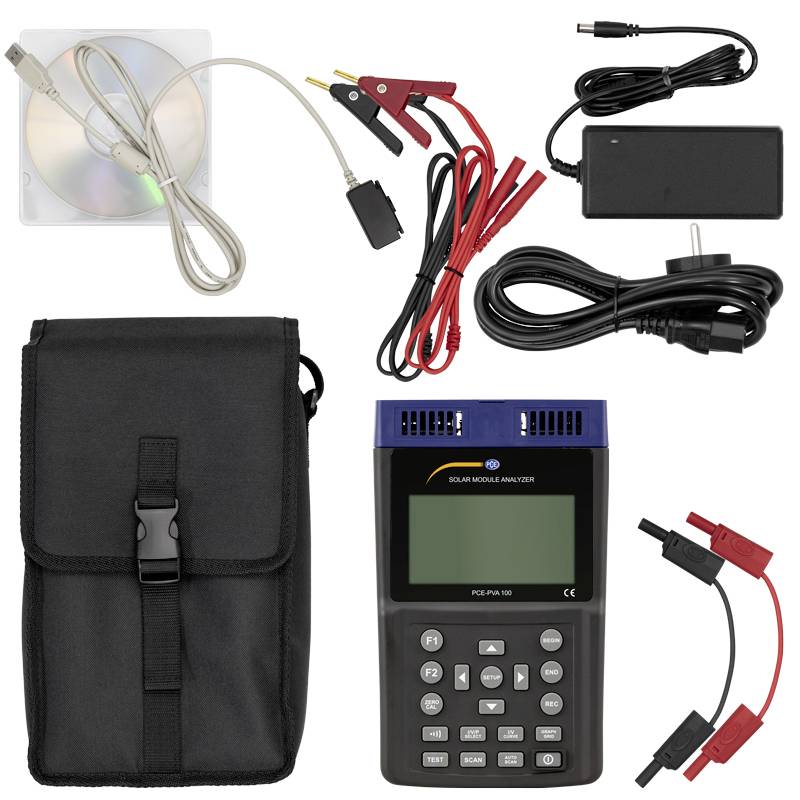

Fotonaponski mjerni uređaj PCE-PVA 100 s mjernim područjem od 0 ... 12 A DC / USB sučelje / podatkovna memorija za 100 izmjerenih karakterističnih krivulja / 4,8" LC zaslon / rad punjive baterije za približno 400 mjerenja / po izboru s ISO kalibracijskim certifikatom

Fotonaponski mjerni uređaj koristan je alat za ispitivanje karakteristika solarnih ćelija. S područjem istosmjernog napona od 0 ... 60 V i područjem istosmjerne struje od 0 ... 12 A, fotonaponski mjerni uređaj pokriva velik broj solarnih modula. Utvrđene karakteristične krivulje spremaju se izravno na tester solarnih modula. U podatkovnu memoriju fotonaponskog mjernog uređaja moguće je pohraniti do 100 mjerenja. Pohranjene izmjerene vrijednosti mogu se zatim očitati i obraditi na računalu s pripadajućim softverom. Osim toga, postoji mogućnost potpunog softverskog upravljanja fotonaponskim mjernim uređajem. Fotonaponski mjerni uređaj ima na raspolaganju dvije različite mjerne funkcije za određivanje karakterističnih krivulja solarnog modula. U automatskom načinu rada, karakteristična krivulja se stvara automatskim parametrima iz fotonaponskog mjernog uređaja. Ovo operateru daje prvi dojam o stanju solarnog modula. U ručnom načinu rada, početna vrijednost struje i konačna vrijednost struje mogu se postaviti za fotonaponski mjerni uređaj. Ako su površina solarnog modula i snaga dolaznog zračenja pohranjeni u W/m², fotonaponski mjerni uređaj može izračunati učinkovitost i faktor punjenja ćelije. Druga mjerna funkcija fotonaponskog mjernog uređaja je mjerenje u jednoj točki. Specifična struja može se kontrolirati i provjeravati fotonaponskim mjernim uređajem. LC zaslon fotonaponskog mjernog uređaja je veličine 4,8". To omogućuje očitavanje karakteristične krivulje i svih izmjerenih vrijednosti u isto vrijeme. Za što bolju analizu karakteristične krivulje može se pristupiti svakoj pojedinoj mjernoj točki na fotonaponskom mjernom uređaju. Za drugačiji pogled na X i Y os, možete se prebacivati između struje, napona i snage pritiskom na gumb na fotonaponskom mjernom uređaju. Zbog brojnih različitih funkcija, tester solarnih modula idealan je mjerni alat za ispitivanje učinkovitosti solarnih modula. Ispitivač solarnih modula stoga se koristi u fotonaponskim sustavima i istraživačkim ustanovama za daljnji razvoj solarnih modula. Opcionalno, fotonaponski mjerni uređaj može biti opremljen ISO kalibracijskim certifikatom. Solarni mjerni uređaj PCE-SPM 1 s integriranim senzorom, određuje energetski prinos solarnih sustava / također se koristi za pronalaženje optimalnih solarnih lokacija za nove sustave. Solarni mjerni uređaj za solarnu energiju je optimalan uređaj za ručno testiranje za solarne inženjere, arhitekte i hobi solarni instalateri. Ovim solarnim mjeračem određujete solarnu snagu. To omogućuje davanje izjave o sastavu i dizajnu fotonaponskog sustava. Intenzitet svjetlosti mjeri se pomoću solarne ćelije od monokristalnog silicija. Procesor integriran u solarni mjerni uređaj osigurava automatsku korekciju radi održavanja osnovne točnosti nakon kalibracije svakog uređaja u solarnom simulatoru. Najvažniji parametar P tot (u W/m²) može se očitati izravno na zaslonu. Podaci sadržani u internoj memoriji (32.000 izmjerenih vrijednosti) mogu se prenijeti na serijsko sučelje osobnog računala pomoću softvera. Ovaj solarni mjerni uređaj također je dizajniran za vanjsku upotrebu i ima plastično kućište otporno na vremenske uvjete. Njegove kompaktne dimenzije omogućuju praktičan rad jednom rukom. 1. Solar - izravno mjerenje na licu mjesta Pomoću solarnog mjernog uređaja moguće je izravno mjerenje energije na definiranom mjestu. Ove izmjerene vrijednosti mogu se koristiti, između ostalog, za provjeru učinkovitosti PV modula ili solarnih toplinskih sustava. 2. Simulacija temperature, snage, napona i struje PV modula Pažnja: moguće samo u kombinaciji s multimetrom koji nudimo. 3. Dugotrajna mjerenja Solarni mjerni uređaj opremljen je internim data loggerom za mjerenja u dužim vremenskim razdobljima. Sunčevo zračenje Solarni mjerni uređaj prepoznaje puno sunčevo zračenje, tj. direktno i difuzno sunčevo zračenje atmosfere. Većina energije sunčevih zraka koja se odbija od površine Zemlje nalazi se u infracrveno-vidljivom pojasu spektra jer ultraljubičasto zračenje apsorbira atmosfera. Sunčevo zračenje varira tijekom godine jer je kut ulaznih svjetlosnih zraka veći ljeti nego zimi, a ljeti su zrake okomitije.
