PCE Instruments PCE-SPM 5 tester solarnih panela
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
PCE Instruments mjerač solarnih panela PCE-SPM 5 s mjerenjem IV/PV karakteristične krivulje |Voc 0 … 60 V |Isc 0 … 30 A |Pmax 0 … 800 W
- IV i PV mjerenje s automatskim i ručnim načinom rada
- Prikaz karakterističnih krivulja i izmjerenih vrijednosti (IV/PV)
- Prikaz krivulje u boji s tablicom
- Prikaz vršnih podataka i električnih karakteristika
- Pohrana do 10 mjerenja
Tehnički podaci
- istosmjerni napon
- Funkcija napona otvorenog kruga (Voc)
- Mjerni raspon 0 ... 60 V
- Rezolucija 0,001 V
- Točnost +/-1%
- istosmjerni napon
- Funkcija napona MPP-a (Umpp)
- Mjerni raspon 0 ... 60 V
- Rezolucija 0,001 V
- Točnost +/-5%
- Istosmjerna struja DC
- Funkcija struje kratkog spoja (Isc)
- Mjerni raspon 0 ... 30 A
- Rezolucija 0,001 A
- Točnost +/-1%
- Istosmjerna struja DC
- MPP strujna funkcija (Impp)
- Mjerni raspon 0 ... 30 A
- Rezolucija 0,001 A
- Točnost +/-5%
- temperatura
- Mjerni raspon 0 ... 60 °C
- Rezolucija 0,1 °C
- Preciznost: 1 °C
- temperatura
- Mjerni raspon 32 ... 140 °F
- Rezolucija 0,18 °F
- Točnost +/-1,8 °F
- Snaga
- Funkcija Maksimalna snaga (Pmax)
- Mjerni raspon 0 ... 800 W
- Rezolucija 0,001 W
- Točnost +/-5%
- Opći tehnički podaci
- MC4 PV ulazi
- Vrsta zaslona: LC zaslon u boji s pozadinskim osvjetljenjem
- Veličina zaslona 2,4 inča
- Brzina mjerenja 3 puta u sekundi
- Medij za pohranu Interna memorija
- Kapacitet pohrane (dodatne informacije): Pohrana za posljednjih 10 mjerenja; podaci se gube kada se uređaj isključi.

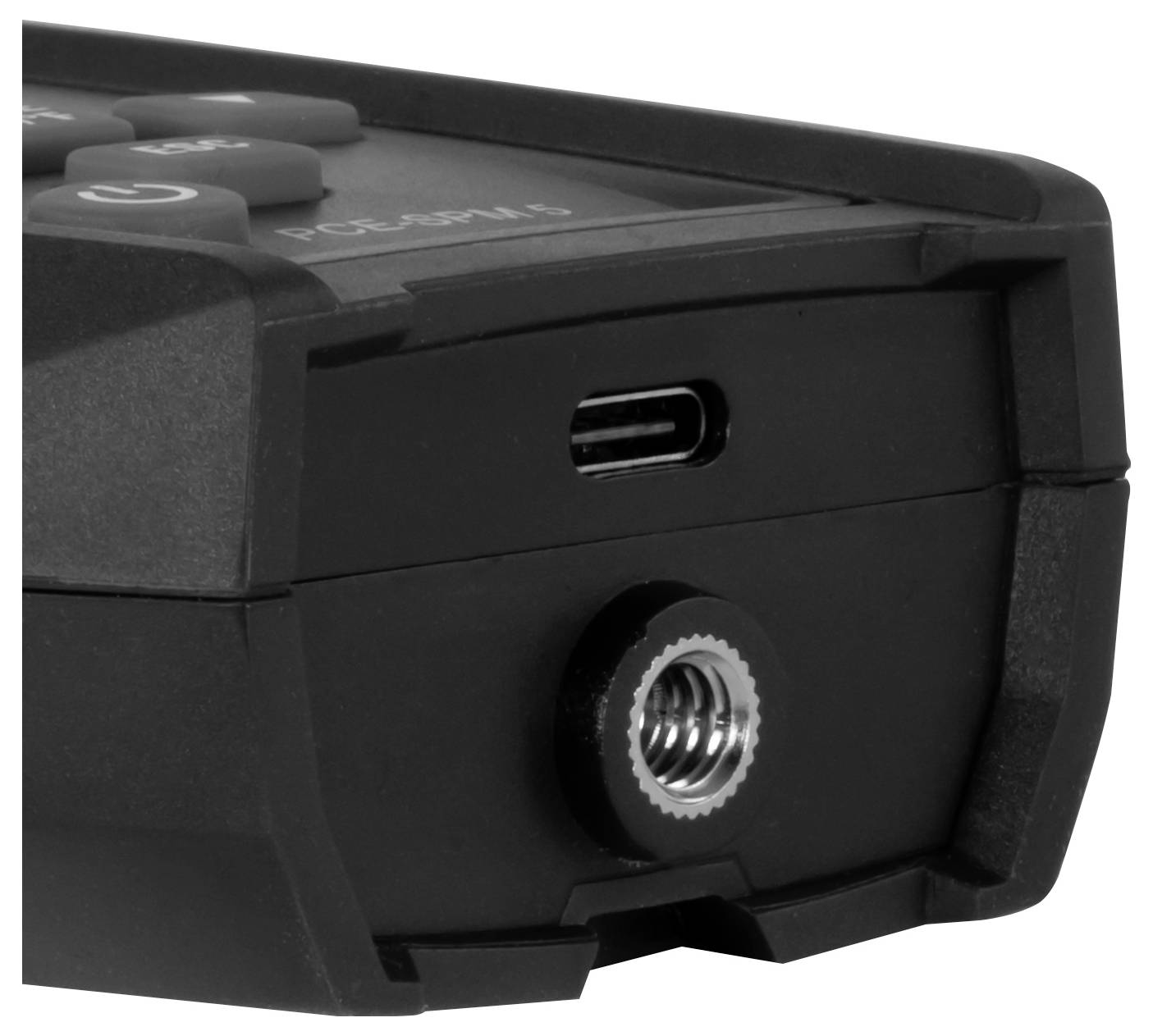

- USB-C sučelje
- Automatsko isključivanje nakon 5 minuta
- Jezik izbornika: engleski (SAD), engleski (UK)
- Klasa zaštite (uređaj) IP40
- Napajanje: 5 V DC, 500 mA
- Baterija/Punjiva baterija 1 x 3,7 V interna, litij-ionska baterija
- Kapacitet 1000 mAh
- Radni uvjeti -10 ... 50 °C, 0 ... 80% relativne vlažnosti
- Uvjeti skladištenja -10 ... 60 °C, 0 ... 80% relativne vlažnosti
- Dimenzije (D x Š x V) 155 x 73 x 38 mm
- Masa 253 g
- Vrsta proizvoda
tester solarnih panela
- Mjerna funkcija
napon DC
struja DC
snaga
temperatura
tvornički standard (vlastiti)
- dim.
(D x Š x V) 165 x 73 x 38 mm
- Prikaz
digitalni
LCD
- Težina
253 g
- Širina
73 mm
- Visina
38 mm
- Dužina
165 mm
- Sučelja
USB-C
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3841693 PCE Instruments PCE-SPM 5 tester solarnih panela
Podatkovna tablica 3841693 PCE Instruments PCE-SPM 5 tester solarnih panela
Upute za rad i sigurnost
Upute za rad i sigurnost 3841693 PCE Instruments PCE-SPM 5 tester solarnih panela
Opis

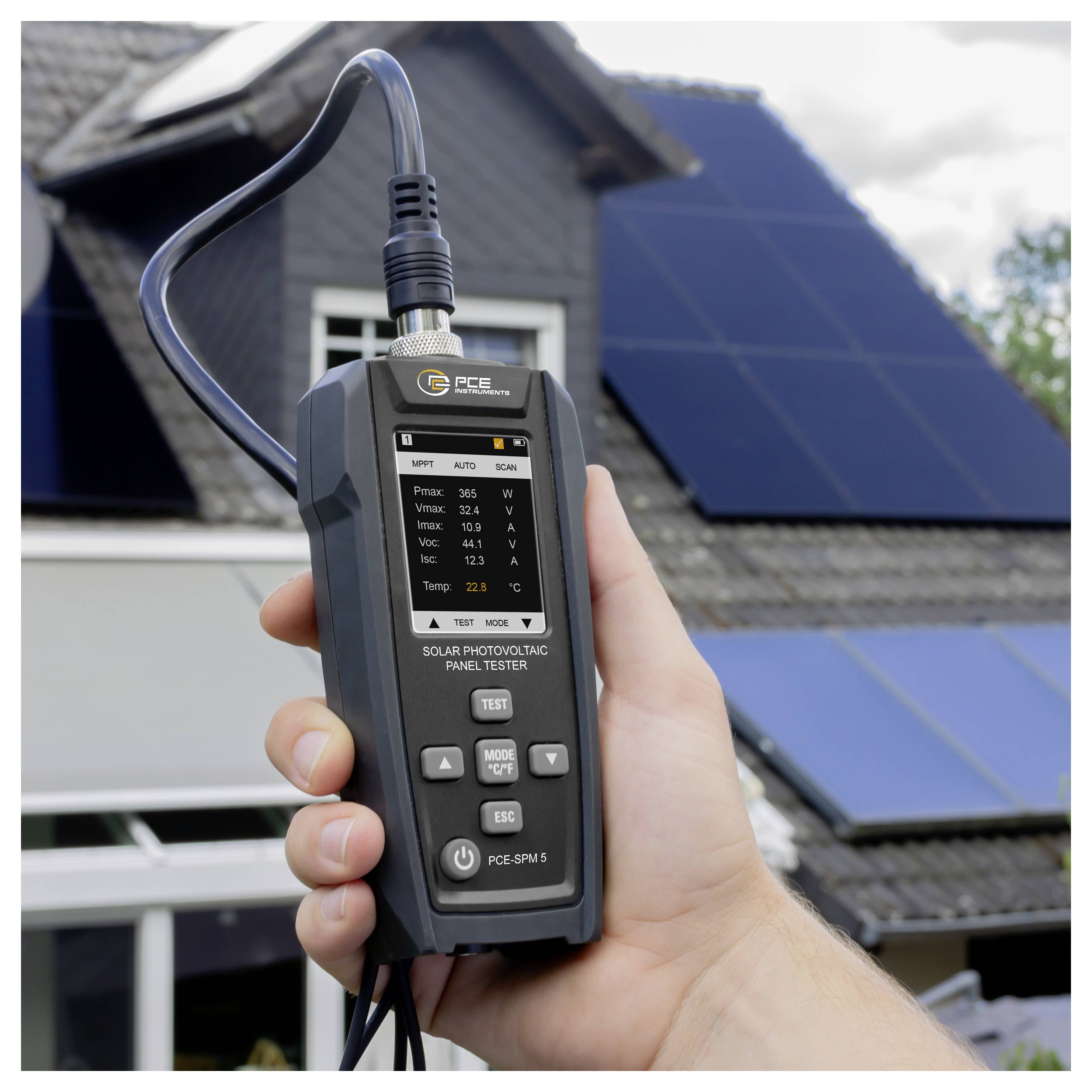

Mjerni uređaj za solarne panele je mjerni instrument za analizu i procjenu fotonaponskih modula na temelju njihovih električnih karakteristika. Uređaj za mjerenje solarnih panela koristi se za brzo i pouzdano testiranje solarnih modula izravno na licu mjesta i omogućuje bilježenje najvažnijih električnih izmjerenih vrijednosti modula.
S rasponom istosmjernog napona od 0 ... 60 V, DC raspon od 0 ... Sa strujom od 30 A i maksimalnom snagom mjerenja do 800 W, mjerni uređaj za solarne panele prikladan je za uobičajene fotonaponske module. Izmjerene vrijednosti se obrađuju tijekom mjerenja i prikazuju na uređaju. Uređaj za mjerenje solarnih panela izvodi mjerenje IV karakteristične krivulje i grafički prikazuje izmjerene vrijednosti kao analizu IV/PV krivulje na zaslonu. Izmjerene vrijednosti vizualno se prikazuju kao krivulje. Prikaz je označen bojama: struja (plava), snaga (ljubičasta) i napon (crna), što omogućuje jasno razlikovanje parametara.
Uz prikaz krivulje, dostupna je i tablica podataka u kojoj su navedene izmjerene vrijednosti. Vršni podaci su također istaknuti za brzu procjenu vrijednosti performansi. Mjerni uređaj solarnih panela određuje najvažnije električne parametre kao što su napon otvorenog kruga (Voc), struja kratkog spoja (Isc), napon MPP-a (Umpp), struja MPP-a (Impp) i maksimalna snaga (Pmax).

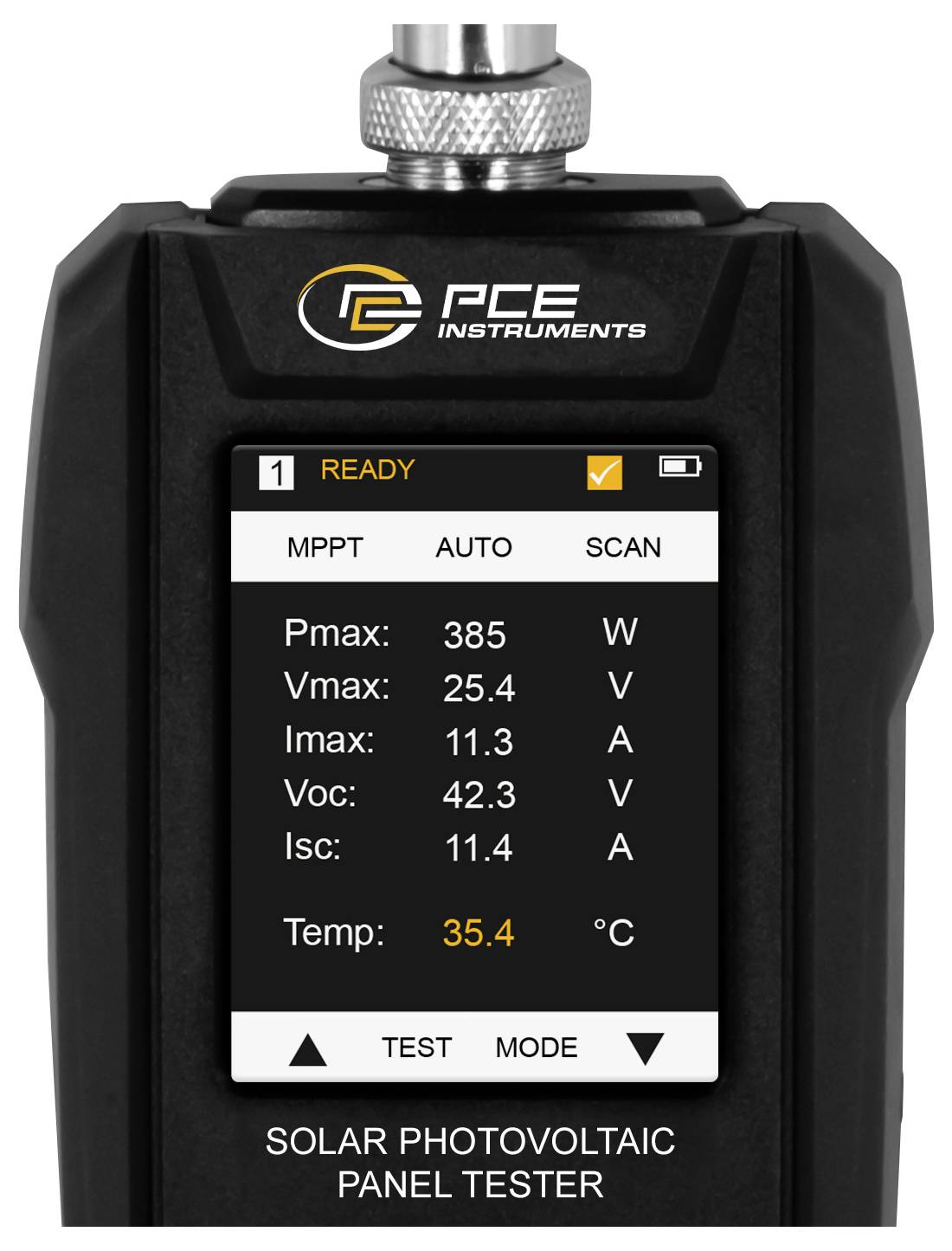

Prikaz je omogućen putem integriranog 2,4-inčnog LCD zaslona koji prikazuje i krivulje i podatke mjerenja. Osim toga, bilježi se i temperatura modula. Uređaj za mjerenje solarnih panela ima unutarnju memoriju za do 10 skupova mjernih podataka, koji se mogu pohraniti i dohvatiti u uređaju. Mjerne točke se gube nakon isključivanja uređaja. Zahvaljujući svojim svestranim funkcijama mjerenja i analize, mjerni uređaj za solarne panele prikladan je za instalaciju, održavanje i rješavanje problema fotonaponskih sustava.
Ovaj tekst je strojno preveden.
S rasponom istosmjernog napona od 0 ... 60 V, DC raspon od 0 ... Sa strujom od 30 A i maksimalnom snagom mjerenja do 800 W, mjerni uređaj za solarne panele prikladan je za uobičajene fotonaponske module. Izmjerene vrijednosti se obrađuju tijekom mjerenja i prikazuju na uređaju. Uređaj za mjerenje solarnih panela izvodi mjerenje IV karakteristične krivulje i grafički prikazuje izmjerene vrijednosti kao analizu IV/PV krivulje na zaslonu. Izmjerene vrijednosti vizualno se prikazuju kao krivulje. Prikaz je označen bojama: struja (plava), snaga (ljubičasta) i napon (crna), što omogućuje jasno razlikovanje parametara.
Uz prikaz krivulje, dostupna je i tablica podataka u kojoj su navedene izmjerene vrijednosti. Vršni podaci su također istaknuti za brzu procjenu vrijednosti performansi. Mjerni uređaj solarnih panela određuje najvažnije električne parametre kao što su napon otvorenog kruga (Voc), struja kratkog spoja (Isc), napon MPP-a (Umpp), struja MPP-a (Impp) i maksimalna snaga (Pmax).
Prikaz je omogućen putem integriranog 2,4-inčnog LCD zaslona koji prikazuje i krivulje i podatke mjerenja. Osim toga, bilježi se i temperatura modula. Uređaj za mjerenje solarnih panela ima unutarnju memoriju za do 10 skupova mjernih podataka, koji se mogu pohraniti i dohvatiti u uređaju. Mjerne točke se gube nakon isključivanja uređaja. Zahvaljujući svojim svestranim funkcijama mjerenja i analize, mjerni uređaj za solarne panele prikladan je za instalaciju, održavanje i rješavanje problema fotonaponskih sustava.
Ovaj tekst je strojno preveden.

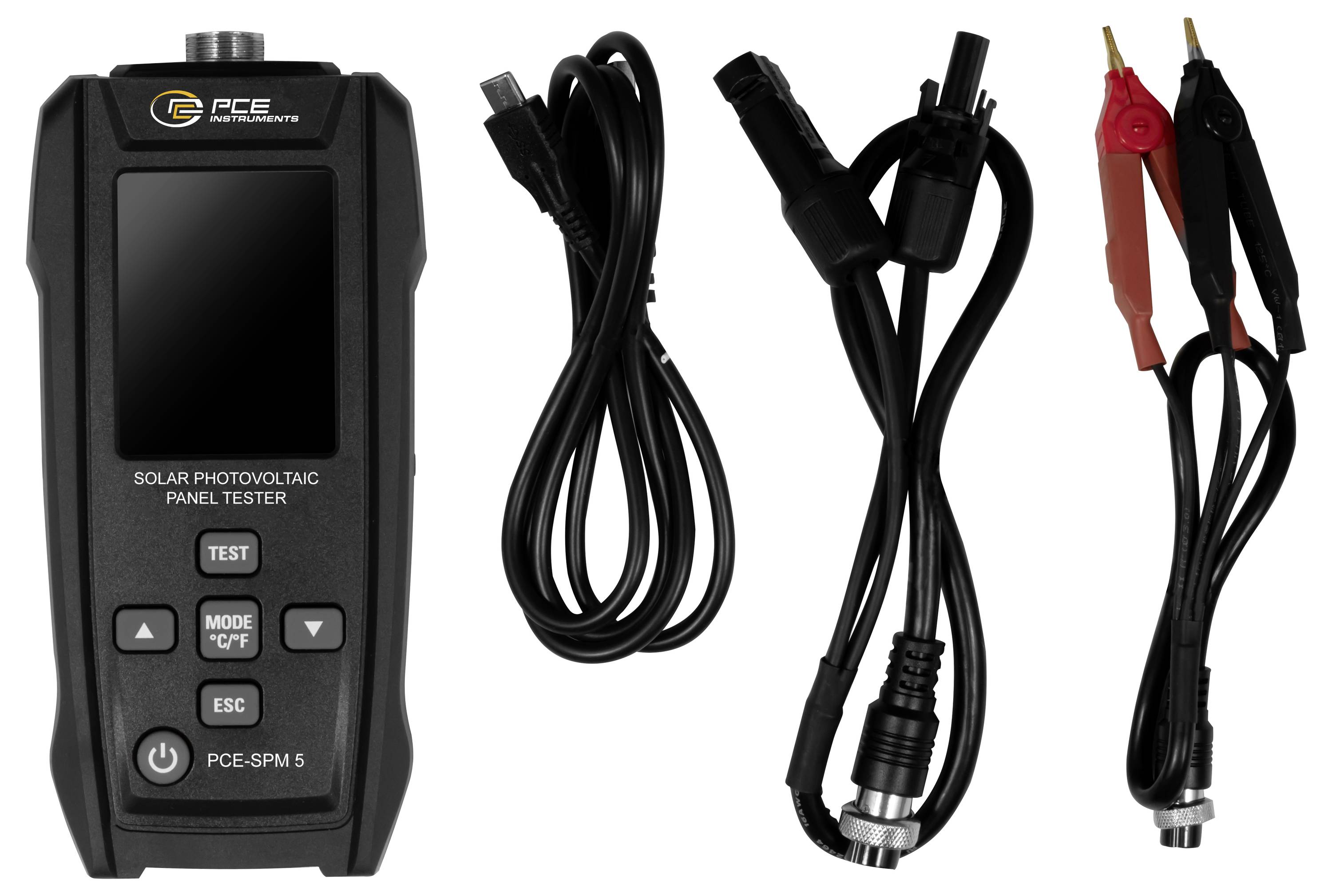

Isporuka uključuje
- 1 x Mjerni uređaj za solarne panele PCE-SPM 5

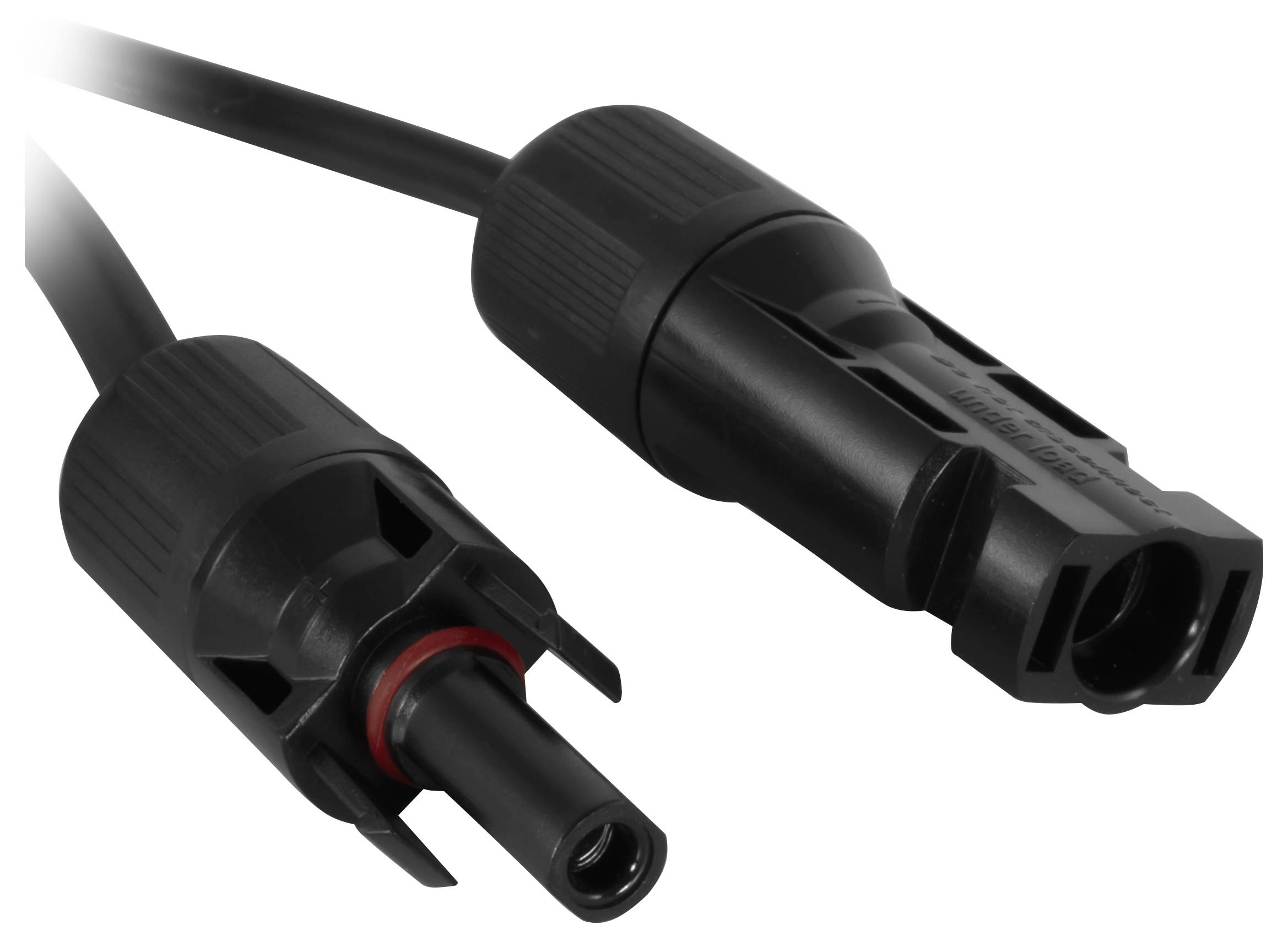

- 1 x MC4 PV priključni kabel

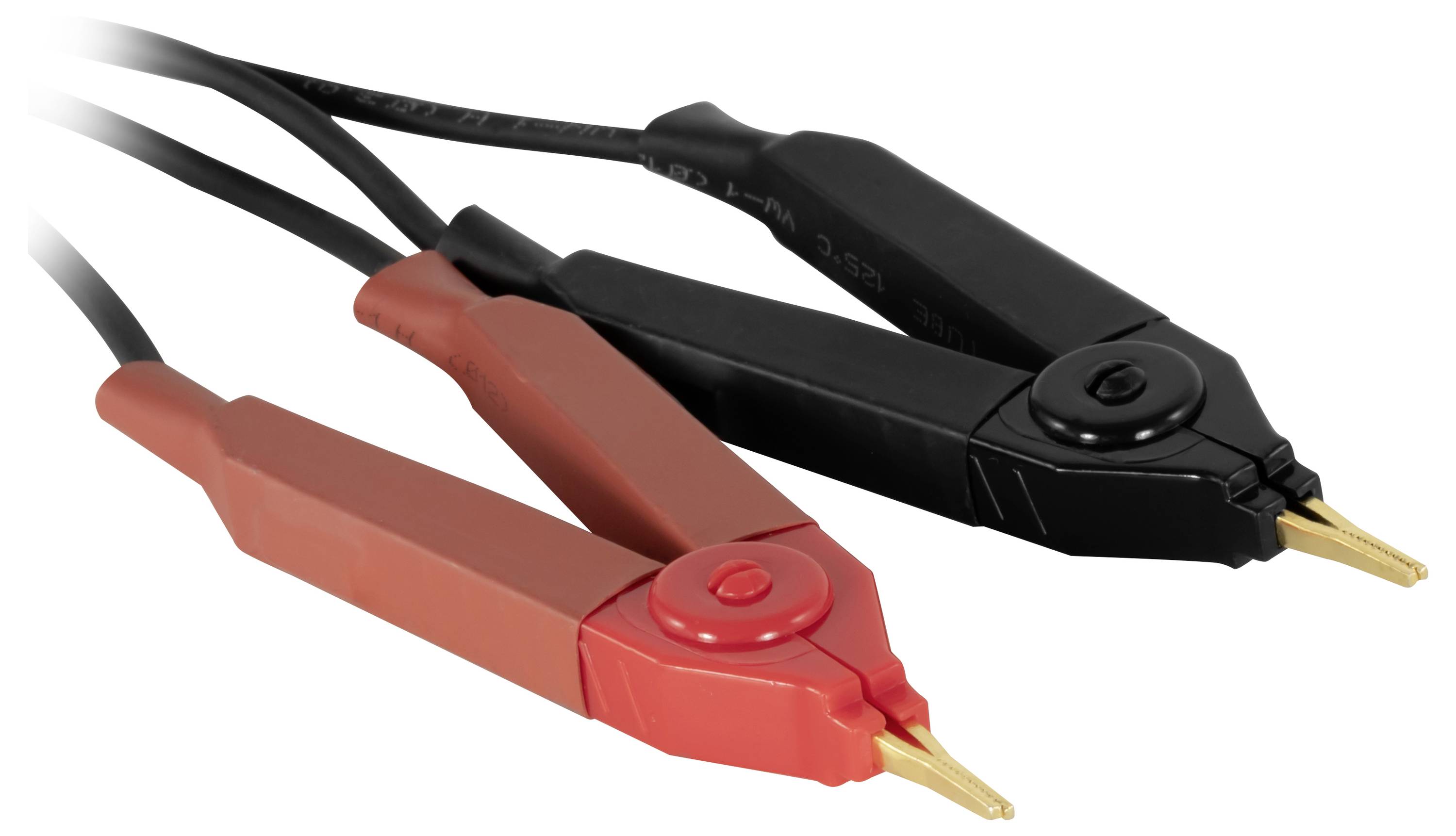

- 1 x set mjernih kabela s krokodil štipaljkama
- 1 x USB-C kabel
- 1 upute za rukovanje.
