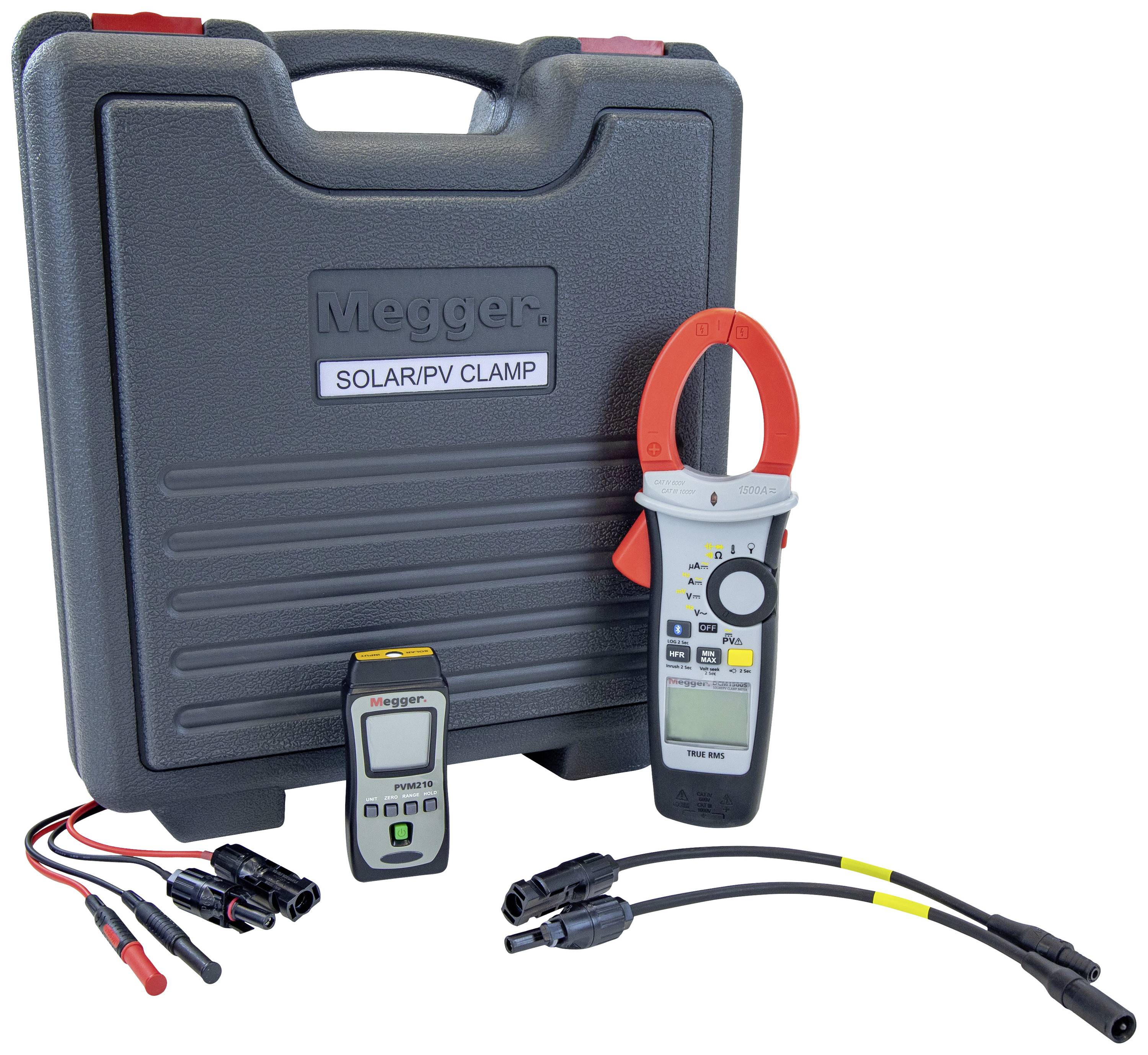

Megger PVK350 set fotonaponskih mjernih uređaja

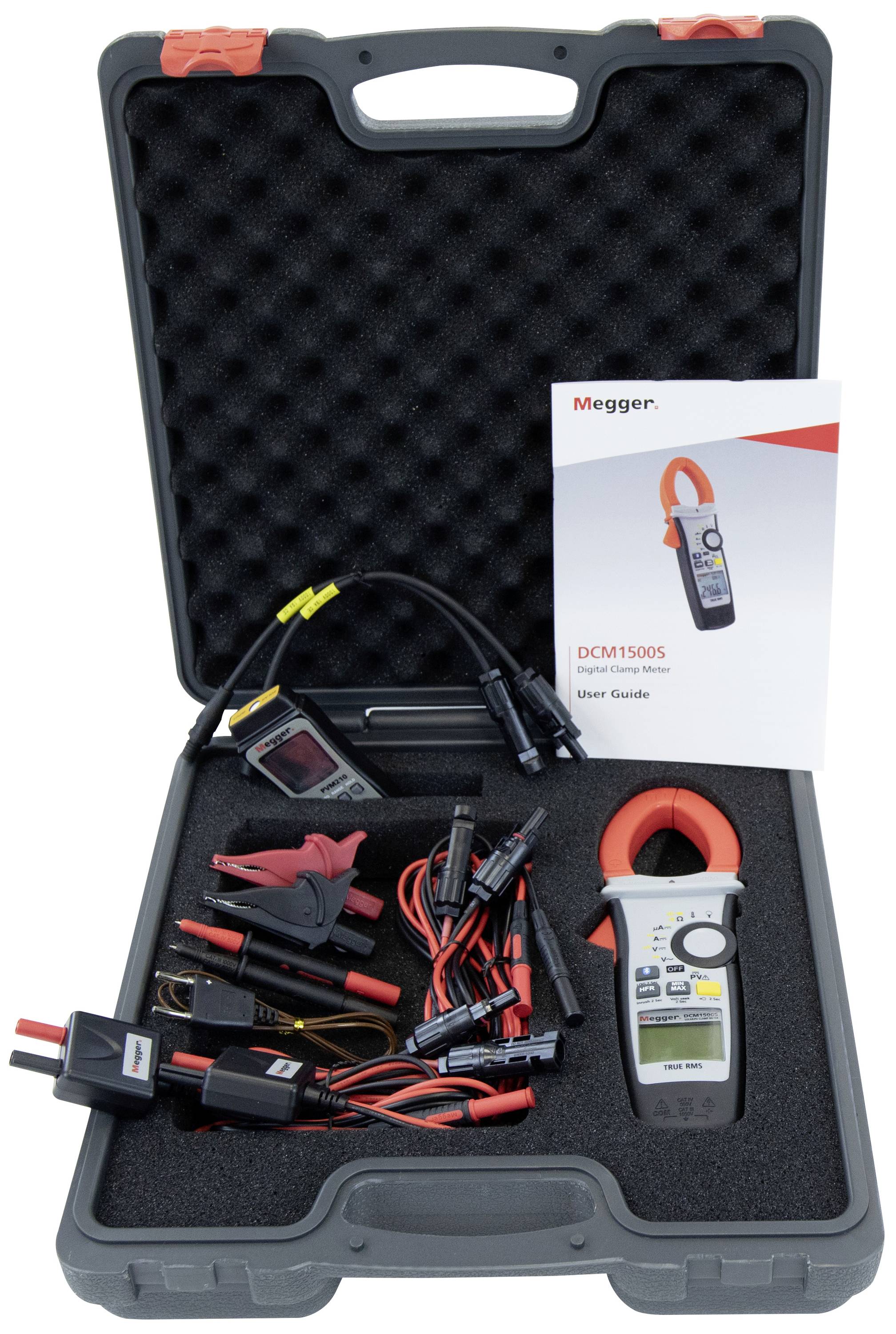

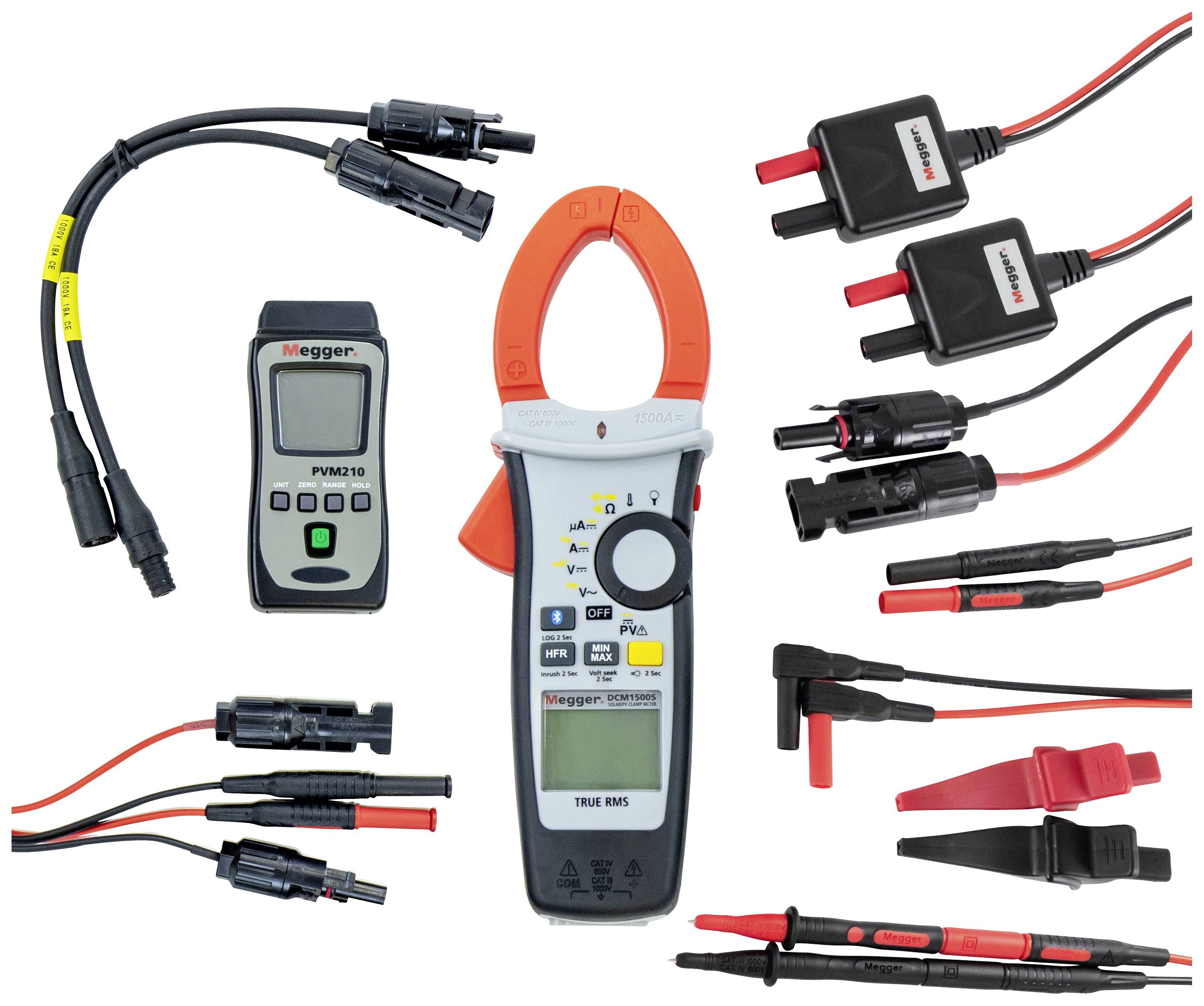

Kada je fotonaponski sustav instaliran, ispitan i pušten u rad, potrebna je dodatna oprema. Ovo nadopunjuje uobičajenu opremu za ispitivanje koju koriste električari. Fotonaponski komplet PVK350 uključuje ovu dodatnu opremu u obliku AC/DC solarnog mjerača sa stezaljkama DCM1500S i mjerača intenziteta zračenja PVM210. Osim toga, dostupan je niz posebnih PV mjernih kabela. Sve se to isporučuje u jednom tvrdom transportnom kovčegu.

Uređaj za mjerenje zračenja PVM210
Zaslon: 3¾-znamenkasti LCD
Raspon: 1999 W/m²/634 BTU/(ft²*h)
Preciznost: obično unutar ±10 W/m2/ ±3 BTU/(ft²*h)
Rezolucija: 0,1 W/m²/0,1 BTU/(ft²*h)
Dimenzije: (V x Š x D) 134 mm x 48 mm x 27 mm
Težina: (cca.) 90g
Baterije: 2x AAA

Solarni mjerni uređaj DCM1500S
Zaslon: 6000 razina kvantizacije
Napon (DC): 1000V
Napon (AC): 1000V
PV napon (DC): 2000 V (kada se koriste kabelski setovi PVHV1 ili PVHV2)
PV napon (AC): 1500 V (kada se koriste kabelski setovi PVHV1 ili PVHV2)
DC mV: 600,0 mV
AC/DC raspon μA: 4000 μA
Struja (DC/AC): 1500A
Frekvencija 10,0 kHz
Otpor: 600.0kΩ
Dioda: 1.5V
Kapacitet: 1000μF
Temperatura: -40°C do +400°C

PV mjerni vodovi
(4mm) PVHV1 vodovi: 2000V DC/1500V AC
PVHV2, (MC4PV) linije: 2000V DC/1500V AC
Maksimalna struja: 19 ampera
Maksimalni napon: 1000V
