Sonel PVM-1021 PRO set fotonaponskih mjernih uređaja
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (2.989,00 € / komad)
2.989,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
set fotonaponskih mjernih uređaja
- Mjerna funkcija
napon
napon AC
napon DC
struja
struja AC
struja DC
snaga
tvornički standard (vlastiti)
- dim.
(D x Š x V) 244 x 169 x 71 mm
- Prikaz
grafikon
- Težina
1.3 kg
- Posebne značajke
zapisivač podataka
- Kategorija mjerenja
CAT III 1000 V
- Širina
169 mm
- Visina
71 mm
- Dužina
244 mm
- Sučelja
USB
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3763593 Sonel PVM-1021 PRO set fotonaponskih mjernih uređaja
Upute za rad i sigurnost
Upute za rad i sigurnost 3763593 Sonel PVM-1021 PRO set fotonaponskih mjernih uređaja
Opis

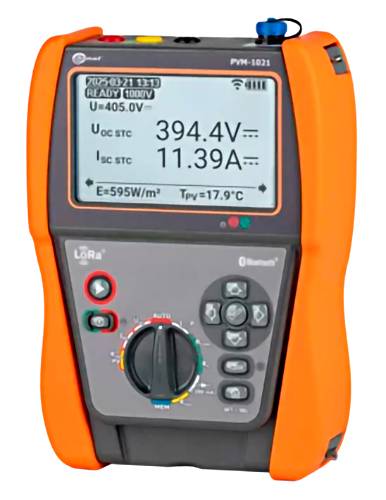

PVM-1021: Velike mogućnosti u malom kućištu
Uređaj za ispitivanje fotonaponskog sustava PVM-1021 je kompaktni mjerni instrument sa širokim rasponom značajki.
mjernih funkcija. Funkcije se odabiru pomoću rotacijskog prekidača. Dodatno
Parametri se podešavaju pomoću tipki na kućištu. Svi ključevi i
Grafički zasloni imaju pozadinsko osvjetljenje, što značajno poboljšava upotrebljivost u zasjenjenim područjima.
olakšava, na primjer, mjerenja ispod samostojećih fotonaponskih sustava. Veliko skladište
Priprema dokumenata nakon mjerenja je značajno smanjena.
IRM-1: Jednostavnost i kompaktne dimenzije
IRM-1, mali, ali neophodan za testiranje fotonaponskih sustava. Kroz mjerenje
vrijednosti sunčevog zračenja kao i temperature panela i okoline
Pruža potrebne podatke za pretvaranje rezultata u STC uvjete. A
Ugrađeni snimač s memorijom za 5000 zapisa podataka omogućuje korištenje
uređaja kao alata u procesu planiranja fotonaponskog sustava i za dijagnozu
Problemi sa sjenčanjem panela.
Sučelja i softver
Podaci mjerenja s IRM-1 mogu se prenijeti na računalo putem USB priključka.
Prerađivati. Osim toga, uređaj ima ugrađeno bežično LoRa sučelje.
(Veliki domet) za automatsku razmjenu podataka s glavnim mjernim uređajem
– čak i na velikim udaljenostima.
Rezultati mjerenja mogu se bežično prenijeti s PVM-1021 na računalo.
Za prijenos podataka koristit će se Bluetooth sučelje. Pohranjivanje prikupljenih podataka u
Sonel Reader osigurava popularne formate i njihov izraz. Za podnošenje izvješća u
Opcionalni Sonel program osmišljen je za stvaranje zaštite od strujnih udara.
Za korištenje Izvješća PLUS.
Ovaj tekst je strojno preveden.
Izvedba
- PVM-1021
- • Napon otvorenog kruga PV modula ili niza modula do 1000 V DC.
- • RMS napon AC mreže do 600 V uključujući mjerenje frekvencije.
- • Struja kratkog spoja PV modula ili niza modula do 20 A DC.
- • Otpor izolacije PV modula – mjerenje napona 250, 500 ili 1000 V, istovremeno mjerenje dvije vrijednosti RISO+ i RISO-.
- • Otpor izolacije izmjeničnih strujnih krugova – mjerenje napona 250, 500 ili 1000 V.
- • Otpor zaštitnih i ekvipotencijalnih vodiča za spajanje, mjerna struja ±200 mA. Mjerenje otpora niske struje, akustična i vizualna signalizacija.
- • Mjerenje radne struje i izmjenične struje (AC) PV modula – sve s vanjskim stezaljkama.
- • Mjerenja AC/DC snage.
- • Ispitivanje dioda strujom od 200 mA, automatsko otkrivanje polarizacije. Ispitivanje blokirnih dioda naponom od 1000 V DC.
- IRM-1
- • Sunčevo zračenje u W/m2 ili BTU/ft2h.
- • Temperatura solarnog modula u °C ili °F.
- • Temperatura okoline u °C ili °F.
- • Kut nagiba modula.
- • Poravnanje modula.
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
