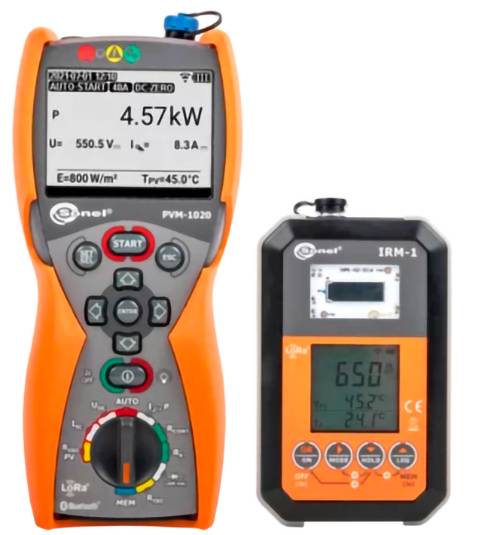

Sonel PVM-1020 KIT set fotonaponskih mjernih uređaja
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (2.729,00 € / komad)
2.729,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
set fotonaponskih mjernih uređaja
- Mjerna funkcija
struja
snaga
napon
tvornički standard (vlastiti)
- dim.
(D x Š x V) 228 x 102 x 61 mm
- Prikaz
grafikon
- Težina
1 kg
- Posebne značajke
zapisivač podataka
- Kategorija mjerenja
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Širina
102 mm
- Visina
61 mm
- Dužina
228 mm
- Sučelja
Bluetooth®
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3763592 Sonel PVM-1020 KIT set fotonaponskih mjernih uređaja
Upute za rad i sigurnost
Upute za rad i sigurnost 3763592 Sonel PVM-1020 KIT set fotonaponskih mjernih uređaja
Opis
PVM-1020: Velike mogućnosti u malom kućištu
Velike mogućnosti u malom kućištu. Mjerni uređaj PVM-1020 vjerojatno je najmanji fotonaponski mjerni uređaj na svijetu, zbog velikog broja mjernih funkcija. Funkcije se odabiru pomoću rotacijskog prekidača. Dodatni parametri se podešavaju pomoću tipki na kućištu. Sve tipke i grafički zaslon imaju pozadinsko osvjetljenje, što znatno olakšava rukovanje na sjenovitim mjestima, npr. prilikom mjerenja ispod samostojećih fotonaponskih sustava. Velika memorija značajno smanjuje vrijeme potrebno za pripremu dokumenata nakon mjerenja.
IRM-1: Jednostavnost i kompaktne dimenzije
IRM-1, mali, ali neophodan za testiranje fotonaponskih sustava. Mjerenjem vrijednosti sunčevog zračenja, kao i temperature panela i okoline, pruža potrebne podatke za pretvaranje rezultata u STC uvjete. Ugrađeni snimač s memorijom za 5000 skupova podataka omogućuje korištenje uređaja kao alata u procesu planiranja fotonaponskog sustava, kao i za dijagnosticiranje problema sa zasjenjivanjem panela.
Sučelja i softver
Podaci mjerenja s IRM-1 mogu se prenijeti na računalo putem USB priključka. Osim toga, uređaj ima ugrađeno bežično LoRa (Long Range) sučelje za automatsku razmjenu podataka s glavnim mjernim uređajem – čak i na velikim udaljenostima. Rezultati mjerenja mogu se prenijeti s PVM-1020 na računalo putem bežičnog Bluetooth sučelja. Sonel Reader osigurava pohranu i ispis prikupljenih podataka u popularnim formatima. Za generiranje izvješća iz područja zaštite od strujnog udara potrebno je koristiti opcionalni program Sonel Reports PLUS.
Ovaj tekst je strojno preveden.
Izvedba
- PVM-1020
- • Napon otvorenog kruga PV modula ili niza modula do 1000 V DC.
- • RMS napon AC mreže do 600 V uključujući mjerenje frekvencije.
- • Struja kratkog spoja PV modula ili niza modula do 20 A DC.
- • Otpor izolacije PV modula – mjerenje napona 250, 500 ili 1000 V, istovremeno mjerenje dvije vrijednosti RISO+ i RISO-.
- • Otpor izolacije izmjeničnih strujnih krugova – mjerenje napona 250, 500 ili 1000 V.
- • Otpor zaštitnih i ekvipotencijalnih vodiča za spajanje, mjerna struja ±200 mA. Mjerenje otpora niske struje, akustična i vizualna signalizacija.
- • Mjerenje radne struje i izmjenične struje (AC) PV modula – sve s vanjskim stezaljkama.
- • Mjerenja AC/DC snage.
- • Ispitivanje dioda strujom od 200 mA, automatsko otkrivanje polarizacije. Ispitivanje blokirnih dioda naponom od 1000 V DC.
- IRM-1
- • Zračenje u W/m2 ili BTU/ft2h.
- • Temperatura solarnog modula u °C ili °F.
- • Temperatura okoline u °C ili °F.
- • Kut nagiba modula.
- • Poravnanje modula.
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
