Slika slična

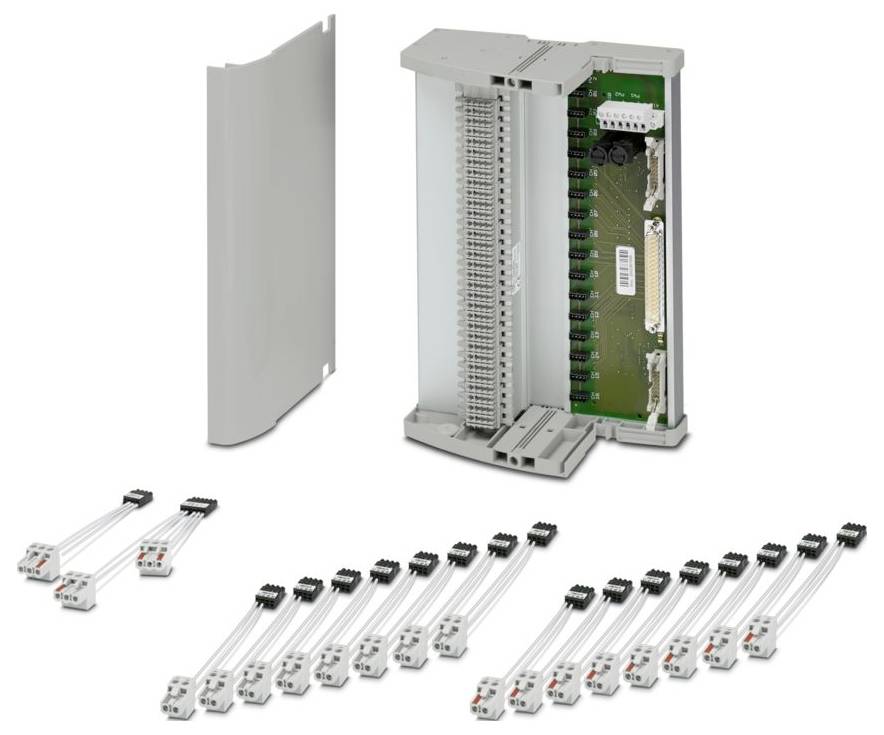

Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Modulträger 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (809,00 € / komad)
809,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Polzahl: 14
- Nennspannung UN: < 30 V DC (pro Signal/Kanal)
- Anschlussart: IDC/FLK-Stiftleiste
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Širina: 242 mm
- Visina: 170 mm
- Dubina: 159,5 mm
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP00
- Umgebungstemperatur (Betrieb): -20 °C ... 60 °C (Spezifikationen der Module beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN 60664-1
- Hinweis: Zur Anbindung eines zweiten TC-D37SUB-AIO16-EX-PS-UNI (weitere 16 HART-Kanäle)
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Stupanj nečistoće: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Vibration (Betrieb): 2g, nach IEC 60068-2-6
- Abisolierlänge: 7 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: senkrecht, waagerecht
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- ATEX: ATEX
- Kennzeichnung: UL 61010 Listed;Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, Group IIC
- UL, USA / Kanada: UL, USA / Kanada
- Sicherung: 2x 2,5 A auf Leiterplatte, träge (austauschbar)
- Zertifikat: PxCIF21UKEX2924854X
- Eingangsspannungsbereich: 19,2 V DC ... Napajanje 30 V / DC.
- Montagehinweis: ohne Endhalter
- Schock: 15g, nach IEC 60068-2-27
- Eingangsspannung: 24 V DC
- Schaltspannung maximal: 50 V DC (0,3 A);30 V DC (2 A);33 V AC (2 A)
- Statusanzeige: 1 x LED rot (Fehler);2 x LED grün (PWR1 und PWR2)
- Benennung: Einspeisemodul
- Versorgung: Versorgung
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Eingangsstrom: ≤ 2 A
- Isolierung: Basisisolierung
- Kontaktausführung: 1 Öffner (Alarm = geöffnet)
- Nazivni izolacijski napon: 50 V
- Bemessungsstoßspannung: 0,5 kV
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Passende I/O-Karte: universal
- Steuerungsebene: Steuerungsebene
- Max. zulässiger Strom: 23 mA (Signal/ Kanal)
- Redundante Einspeisung: ja, diodenentkoppelt
- Verpol- und Überspannungsschutz: ja
- Benennung Ausgang: Schaltausgang
- Spannungsversorgung: Spannungsversorgung
- X11: X11
- X12: X12
- Unterstützte Steuerung: universal: Unterstützte Steuerung: universal
- Bestellhinweis:: 2318457 VIP-CAB-FLK14-0,14/... : < 3 m
- Vrsta proizvoda
Modulträger
- min. pogonski napon
19.2 V/DC
- Pogonski napon
19.2 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- Radni napon
24 V/DC
- Visina
170 mm
- Dužina
159.5 mm
- Širina
242 mm
IP00
- dim.
(D x Š x V) 159.5 x 242 x 170 mm
- Proizvođač-br. dijela
2902932
- Tip
TC-D37SUB-AIO16-EX-PS-UNI
- Montaža
Tragschienenmontage
- Sadržaj
1 St.
- Dubina
159.5 mm
- Nazivna struja
0.023 A
- Nazivni napon
30 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Modulträger 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Modulträger 24 V/DC
Opis
Universeller Termination Carrier zur Anbindung von 16 MACX Analog Ex i-Trennverstärkern an digitale oder analoge Ein-/Ausgangskarten, über D-SUB-Steckverbinder, 37-polig (1:1 Verbindung), mit HART-Multiplexer-Anschluss
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
